串关高压试验变压器 单台试验变压器的额定电压一般不超过500kV~750kV 常用几个变压器串级的办法更高的输出电压 t2 T1 人人 -Co 12
12 串联高压试验变压器 串联高压试验变压器 单台试验变压器的额定电压一般不超过 单台试验变压器的额定电压一般不超过500kV~750kV 500kV~750kV 常用几个变压器串级的办法更高的输出电压 常用几个变压器串级的办法更高的输出电压

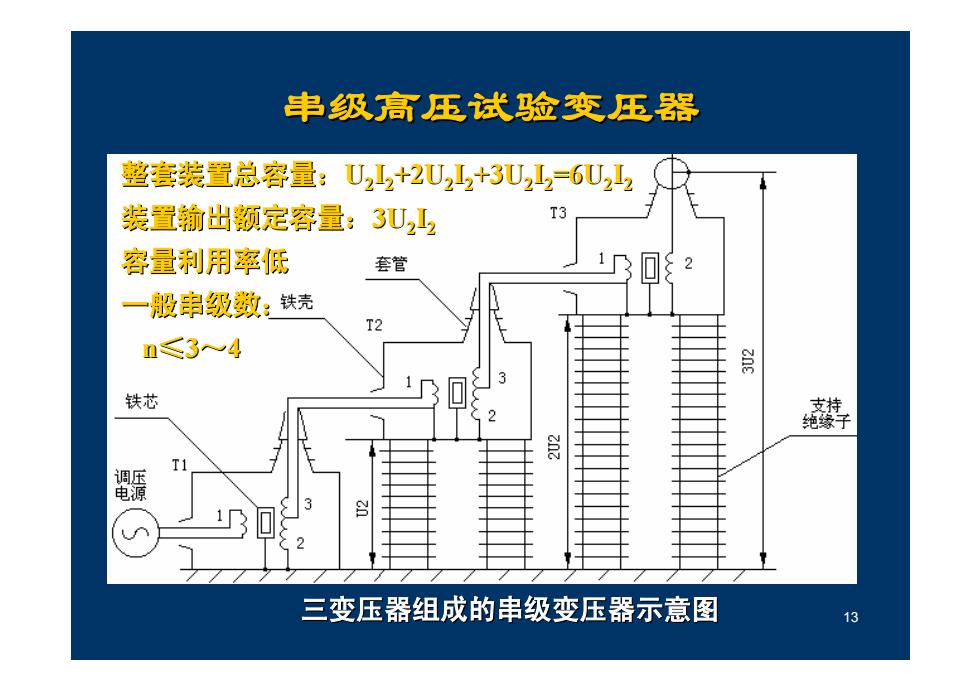

串级高压试睑变压器 整套装置总容量：U2L2+2U2L2+3U22602L2 装置翰出额定容量：3U22 T3 容量利用率低 套管 1回2 一般串级数：铁壳 t2 n≤34 铁芯 调困 电源 三变压器组成的串级变压器示意图 13
13 串级高压试验变压器 串级高压试验变压器 整套装置总容量： 整套装置总容量： U 2 I 2+2U 2 I 2+3U 2 I 2=6U 2 I 2 装置输出额定容量： 装置输出额定容量：3U 2 I 2 容量利用率低 一般串级数： n ≤ 3 ～4 三变压器组成的串级变压器示意图 三变压器组成的串级变压器示意图
二、 直流高电压试验设备 半波整流电路 半波整流电路输出电压波形 Rx t2 U1:变压器电压（有效值） T:试验变压器C:滤波电容器 D:高压硅堆；R:保护电阻 Uma:电压最大值 Rx:试品；R1:限流电阻 Umm:电压最小值 8U:脉动幅值 8U=(Umax -Umin)/2 14
14 二、 直流高电压试验设备 直流高电压试验设备 半波整流电路 T：试验变压器 C：滤波电容器 D：高压硅堆； R：保护电阻 Rx：试品； R1：限流电阻 UT：变压器电压（有效值） Umax：电压最大值 Umin：电压最小值 δU：脉动幅值 δU = (Umax - Umin)/2 半波整流电路输出电压波形 半波整流电路输出电压波形
