标绘仪和标绘器灯 29、标绘器可用陶瓷绘图铅笔，标绘器亮度按钮可调节标绘器灯的亮度。 干扰抑制 30、机内干扰消除电路（一般是接通的）可用干扰抑制(INT REJ)开关来切断 第二节操作顺序 显象管的高度 31、用管子的亮度控制器来调节显示信号亮度，亮度控制器的正确调整方法是将增 调到最小，增大显示器亮度一直到扫描线港刚能看见为止，然后再减少亮度使显示器上的 扫描线达到正好看不见为止，由于在正常增益情况下（即在斑点背景情况下）很难确定显 示器上的亮度是否正确，应先降低显示器的增益，然后检查亮度电平调整。 32、显示器的亮度调节在不同的电平上，可以看到三幅不同效果的图象亮度太低观察 困难，亮度太高会出现散焦现象，并会缩短阴极射线管的使用寿命 增益控制器 33、增益控制器的正确调节是将显示器荧光屏上的斑点背景调到刚好能看见，如果增 益减少到使背景斑点消失的情况下，会使探测距离减少和弱目标回波的丢失，如果增益过 高，会造成回波和背景之间的对比度减少，给观察带来很大的闲难。 34、在某种情况下，暂时地减少增益将有助于 观察人员在众多地弱回波中检查出一个 强目标回波，在完成此任务后，应立即将增益控制器调回到原来正常的增益位置上· 35、在目标较多的区域内，可采用暂时较少增益的方法来达到澄清图象的目的，但这 样做须注意不要把主要目标回波丢失。在近距离范围内，可采用抗海浪杂波控制器来达到 上球目的（见第37一41节）. 6、在下雨或下雪的情况下，适当地用好增益控制器是十分重要的。在疾风或暴风雨 区域内，采用正常增益会使下雨所引起的强杂波淹没所要观察的船只回波，在这种情况下 通常采用暂时减少增益的方法将有助于观察和识别强大和稳定的回波。然而，检查暴雨范 围以外的目标，需要使用略高于正常增益的电平，因为回波信号可能由于下雨已经衰减了。 抗海浪杂波控制器 37、该控制器对增益也有作用，但它只能作用于较近距离内的目标，该控制器对接近 的目标起的作用最大，对大约5海里以外的作用可以忽略，该控制器影响近距离灵敏度下 降的程度是可以调节的：控制器逆时针旋转到底时，灵敏度无影响：顺时针旋转到底时， 近距离灵敏度的减少是相当大的，影响逐步减少直至大约5海里。 38、抗海浪杂波控制器的主要作用是减少海浪杂波的影响，即由本船附近海浪引起的 大块随机信号，控制器应该 调在这样 个位置上 即将杂波强度减 到显示 荧光屏上 出现小点为止，这样就提高了在杂波中的小目标的可见度，控制器决不可调在将所有杂波 都被抑制的位置上。 39、抑制作用可由知道教师说明。注意：如抑制过深，即使不是所有的，至少也要有 15

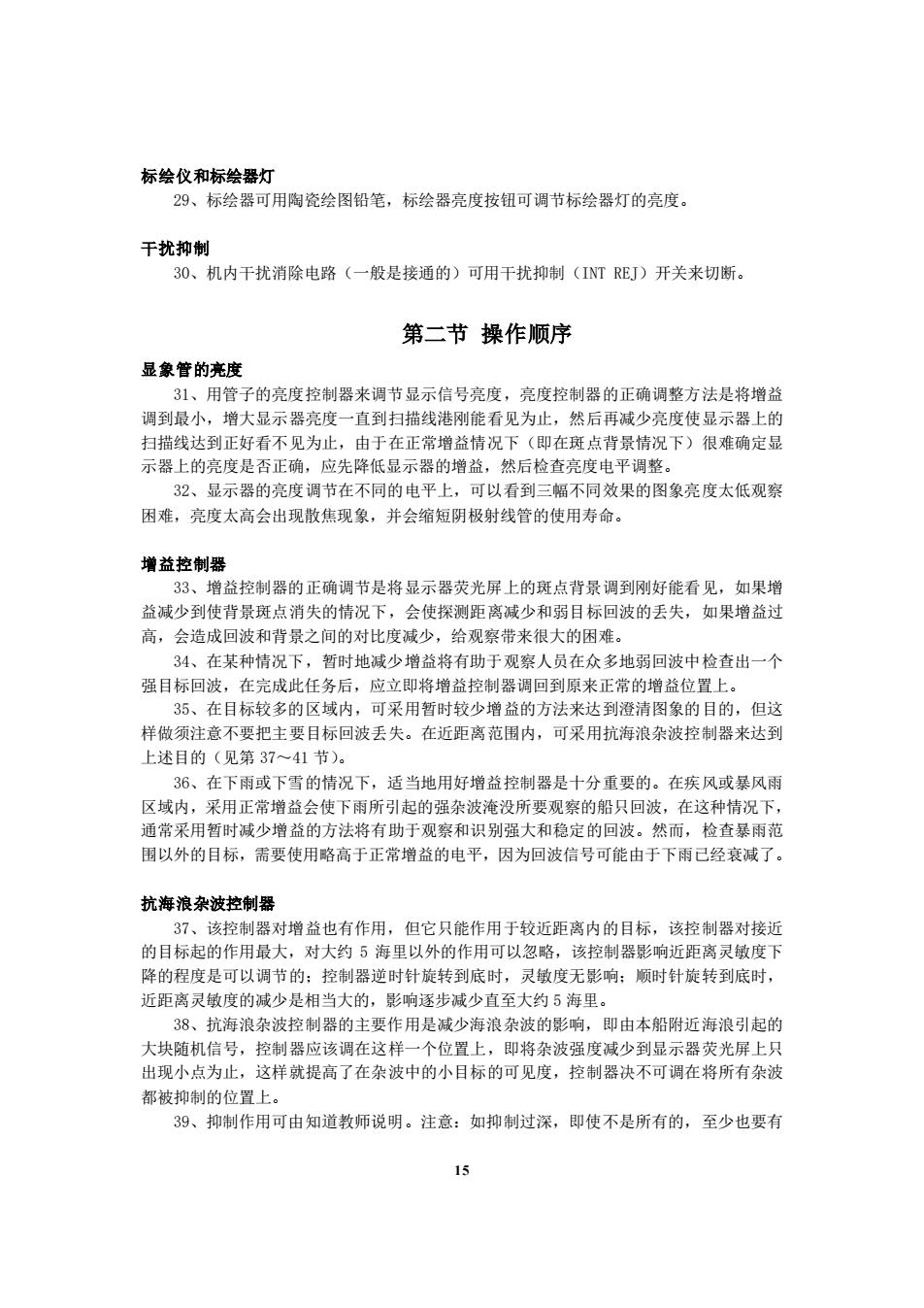

15 标绘仪和标绘器灯 29、标绘器可用陶瓷绘图铅笔，标绘器亮度按钮可调节标绘器灯的亮度。 干扰抑制 30、机内干扰消除电路（一般是接通的）可用干扰抑制（INT REJ）开关来切断。 第二节 操作顺序 显象管的亮度 31、用管子的亮度控制器来调节显示信号亮度，亮度控制器的正确调整方法是将增益 调到最小，增大显示器亮度一直到扫描线港刚能看见为止，然后再减少亮度使显示器上的 扫描线达到正好看不见为止，由于在正常增益情况下（即在斑点背景情况下）很难确定显 示器上的亮度是否正确，应先降低显示器的增益，然后检查亮度电平调整。 32、显示器的亮度调节在不同的电平上，可以看到三幅不同效果的图象亮度太低观察 困难，亮度太高会出现散焦现象，并会缩短阴极射线管的使用寿命。 增益控制器 33、增益控制器的正确调节是将显示器荧光屏上的斑点背景调到刚好能看见，如果增 益减少到使背景斑点消失的情况下，会使探测距离减少和弱目标回波的丢失，如果增益过 高，会造成回波和背景之间的对比度减少，给观察带来很大的困难。 34、在某种情况下，暂时地减少增益将有助于观察人员在众多地弱回波中检查出一个 强目标回波，在完成此任务后，应立即将增益控制器调回到原来正常的增益位置上。 35、在目标较多的区域内，可采用暂时较少增益的方法来达到澄清图象的目的，但这 样做须注意不要把主要目标回波丢失。在近距离范围内，可采用抗海浪杂波控制器来达到 上述目的（见第 37～41 节）。 36、在下雨或下雪的情况下，适当地用好增益控制器是十分重要的。在疾风或暴风雨 区域内，采用正常增益会使下雨所引起的强杂波淹没所要观察的船只回波，在这种情况下， 通常采用暂时减少增益的方法将有助于观察和识别强大和稳定的回波。然而，检查暴雨范 围以外的目标，需要使用略高于正常增益的电平，因为回波信号可能由于下雨已经衰减了。 抗海浪杂波控制器 37、该控制器对增益也有作用，但它只能作用于较近距离内的目标，该控制器对接近 的目标起的作用最大，对大约 5 海里以外的作用可以忽略，该控制器影响近距离灵敏度下 降的程度是可以调节的；控制器逆时针旋转到底时，灵敏度无影响；顺时针旋转到底时， 近距离灵敏度的减少是相当大的，影响逐步减少直至大约 5 海里。 38、抗海浪杂波控制器的主要作用是减少海浪杂波的影响，即由本船附近海浪引起的 大块随机信号，控制器应该调在这样一个位置上，即将杂波强度减少到显示器荧光屏上只 出现小点为止，这样就提高了在杂波中的小目标的可见度，控制器决不可调在将所有杂波 都被抑制的位置上。 39、抑制作用可由知道教师说明。注意：如抑制过深，即使不是所有的，至少也要有
很大一部分近距离目标丢失。 40、当船只周围出现雨雪杂波且真强度足以淹没船只或航标的回波时，该控制器也同 样是有作用的，即暂时调大控制器，往往能识别船只和大部分航标的强大稳定的回波。 41、洗用自动抗杂波时，抗海浪杂波控制断开。 回波展宽开关 42要保证增益、亮度、抗海浪杂波控制器均按本章上述所说的要求调定后，才能打开 展宽开关。 43、显示器展宽电路的作用，在大约2海里以外的大于最小脉神宽度的回波被展宽到 一个较大的脉冲宽度，这样就可以更加容易地看清这些目标 特别是在远量程上，随机信 号例如来自于邻近雷达设备地干扰，就很少采用展宽，因为这种信号往往可被雷达设备地 干扰抑制电路消除，或者这种干扰脉冲很窄而不能加以展宽。 44、在公海区域内，显示器展宽可大提高有用回波的对比度，然而应该看到，在暴雨 情况下，使用展宽会将雨展宽成一长回波，同时相互较近的目标回波会合在一起，在这种 情况下，关掉显示器展宽开关，目标回波的距离分辨率会好一点。 抗雨雪杂波控制器 45抗雨雪杂波控制器（微分）有三种用途：首先是抗雨、雪和冰苞，采用该抑制器可 分解由雨、雪和冰雹引起的一大片杂波，这样就能看清被杂波所淹没的目标回波，其次， 该控制器能改善在有限水域内航行的分辨率。 46、这是一只可调控制器，逆时针方向旋转到底时，控制器无作用：作顺时针方向旋 转时，其微分作用会提高，该控制器也会减少所有目标回波的强度，因此在使用该控制器 时必须预先考虑到这一因素，当不需要使用时，应该将其调到最小位置上，在设备选用时， 抗雨雪杂波控制器被切晰断。 距高和方位测量 测量距高 47、在测量日标距离时，一般是采用目标回波的前沿来进行的（即离荧光屏中心最近 的部分)。 48、对目标回波的距离作粗略估计时，可估计回波在径向线上的位置，结合使用量程 即可得出。 例如 6海里量程径向线上的2/3 回波 即表示目标在4海里 49、为了得到较好的精度，打开距离环，用内插法推算回波距离，距离环的间隔距离 阴极射线管的上方显示出。例如，如果将显示器调在3海里量程上，显示器上便会出现6 个环，环与环之间的固定间隔为0.5海里，如果目标回波的前沿正好在第四、第五二个环 之间，那么目标的距离就是2一海里。 50、用活动距标测量距离能得到更高的精度，控制器按顺时针方向旋转，活动距标环 (范围)会扩大：按逆时针 方向旋转活动距标环会缩小，活动距标的移动速率取决于控制 器的旋转量。控制器由弹簧将其弹回中心位置（活动距标固定不变）。 51、调节活动距标直到距标环的内侧与目标回波的内侧相重合为止，在阴极射线管上

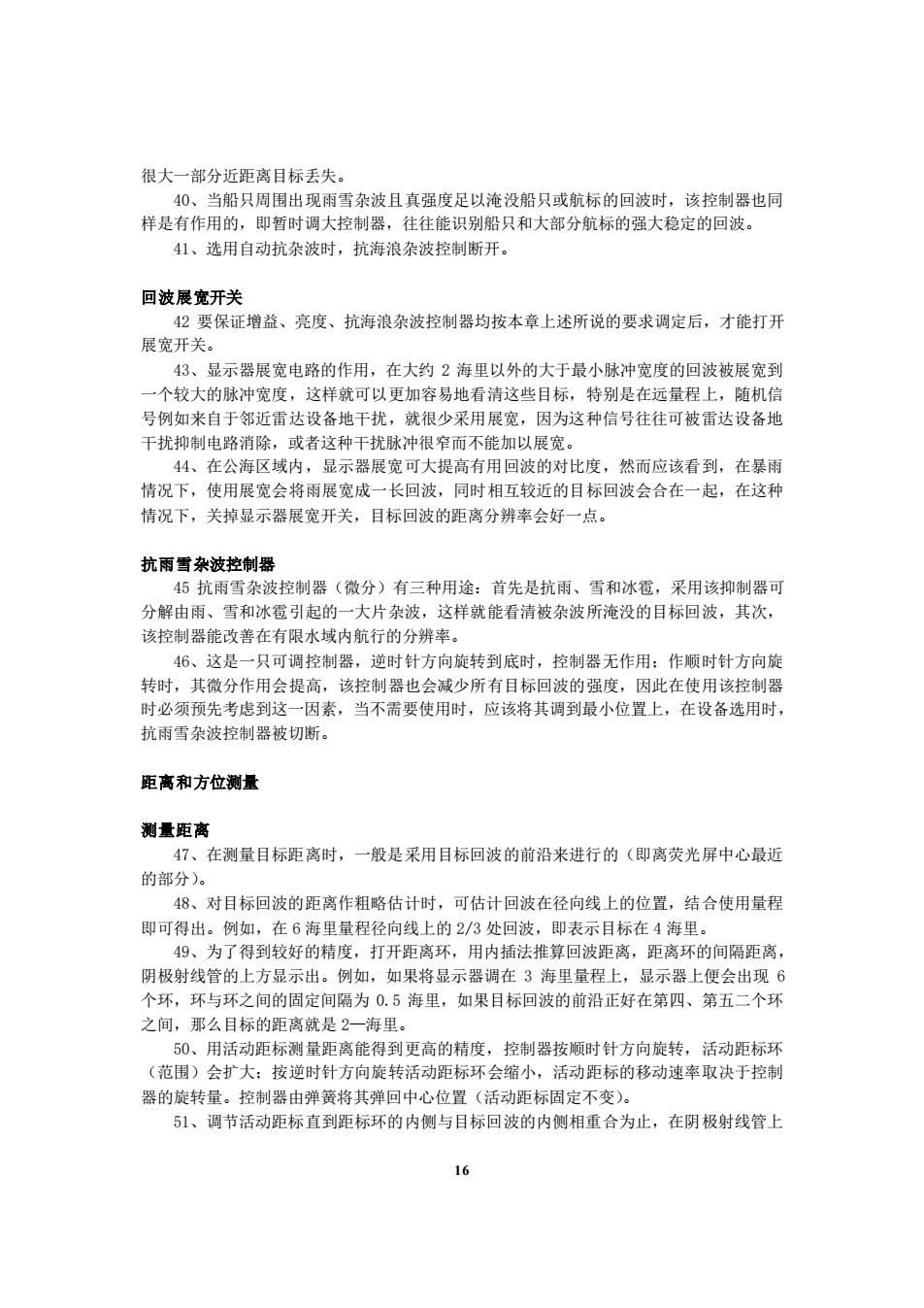

16 很大一部分近距离目标丢失。 40、当船只周围出现雨雪杂波且真强度足以淹没船只或航标的回波时，该控制器也同 样是有作用的，即暂时调大控制器，往往能识别船只和大部分航标的强大稳定的回波。 41、选用自动抗杂波时，抗海浪杂波控制断开。 回波展宽开关 42 要保证增益、亮度、抗海浪杂波控制器均按本章上述所说的要求调定后，才能打开 展宽开关。 43、显示器展宽电路的作用，在大约 2 海里以外的大于最小脉冲宽度的回波被展宽到 一个较大的脉冲宽度，这样就可以更加容易地看清这些目标，特别是在远量程上，随机信 号例如来自于邻近雷达设备地干扰，就很少采用展宽，因为这种信号往往可被雷达设备地 干扰抑制电路消除，或者这种干扰脉冲很窄而不能加以展宽。 44、在公海区域内，显示器展宽可大提高有用回波的对比度，然而应该看到，在暴雨 情况下，使用展宽会将雨展宽成一长回波，同时相互较近的目标回波会合在一起，在这种 情况下，关掉显示器展宽开关，目标回波的距离分辨率会好一点。 抗雨雪杂波控制器 45 抗雨雪杂波控制器（微分）有三种用途：首先是抗雨、雪和冰雹，采用该抑制器可 分解由雨、雪和冰雹引起的一大片杂波，这样就能看清被杂波所淹没的目标回波，其次， 该控制器能改善在有限水域内航行的分辨率。 46、这是一只可调控制器，逆时针方向旋转到底时，控制器无作用；作顺时针方向旋 转时，其微分作用会提高，该控制器也会减少所有目标回波的强度，因此在使用该控制器 时必须预先考虑到这一因素，当不需要使用时，应该将其调到最小位置上，在设备选用时， 抗雨雪杂波控制器被切断。 距离和方位测量 测量距离 47、在测量目标距离时，一般是采用目标回波的前沿来进行的（即离荧光屏中心最近 的部分）。 48、对目标回波的距离作粗略估计时，可估计回波在径向线上的位置，结合使用量程 即可得出。例如，在 6 海里量程径向线上的 2/3 处回波，即表示目标在 4 海里。 49、为了得到较好的精度，打开距离环，用内插法推算回波距离，距离环的间隔距离， 阴极射线管的上方显示出。例如，如果将显示器调在 3 海里量程上，显示器上便会出现 6 个环，环与环之间的固定间隔为 0.5 海里，如果目标回波的前沿正好在第四、第五二个环 之间，那么目标的距离就是 2—海里。 50、用活动距标测量距离能得到更高的精度，控制器按顺时针方向旋转，活动距标环 （范围）会扩大；按逆时针方向旋转活动距标环会缩小，活动距标的移动速率取决于控制 器的旋转量。控制器由弹簧将其弹回中心位置（活动距标固定不变）。 51、调节活动距标直到距标环的内侧与目标回波的内侧相重合为止，在阴极射线管上
