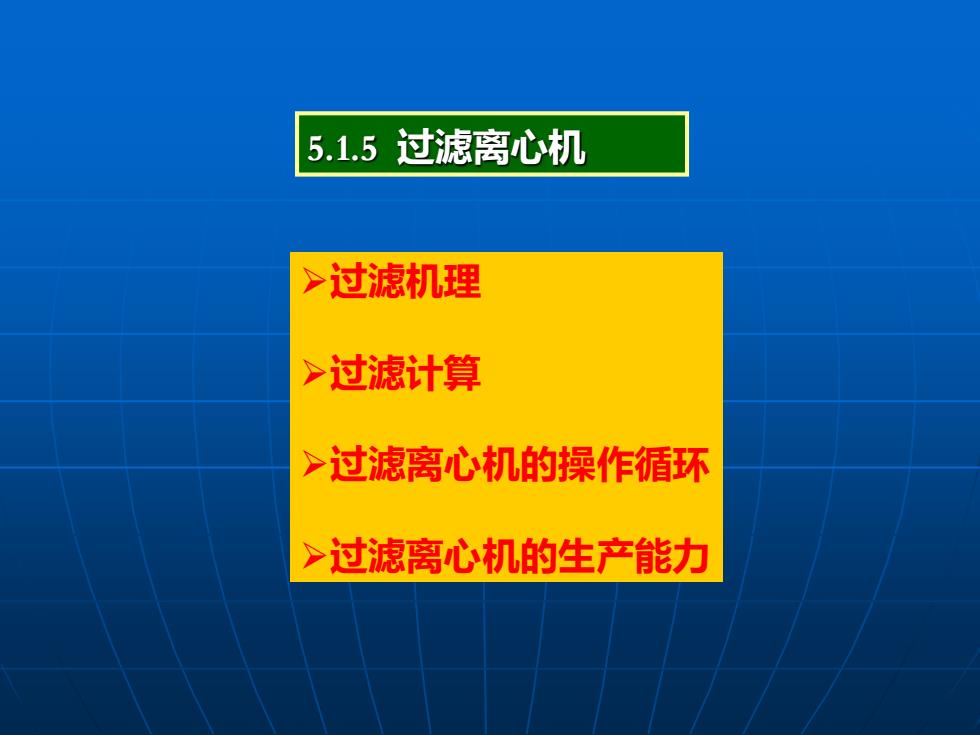

5.1.5过滤离心机 >过滤机理 >过滤计算 >过滤离心机的操作循环 >过滤离心机的生产能力
5.1.5 过滤离心机 ➢过滤机理 ➢过滤计算 ➢过滤离心机的操作循环 ➢过滤离心机的生产能力

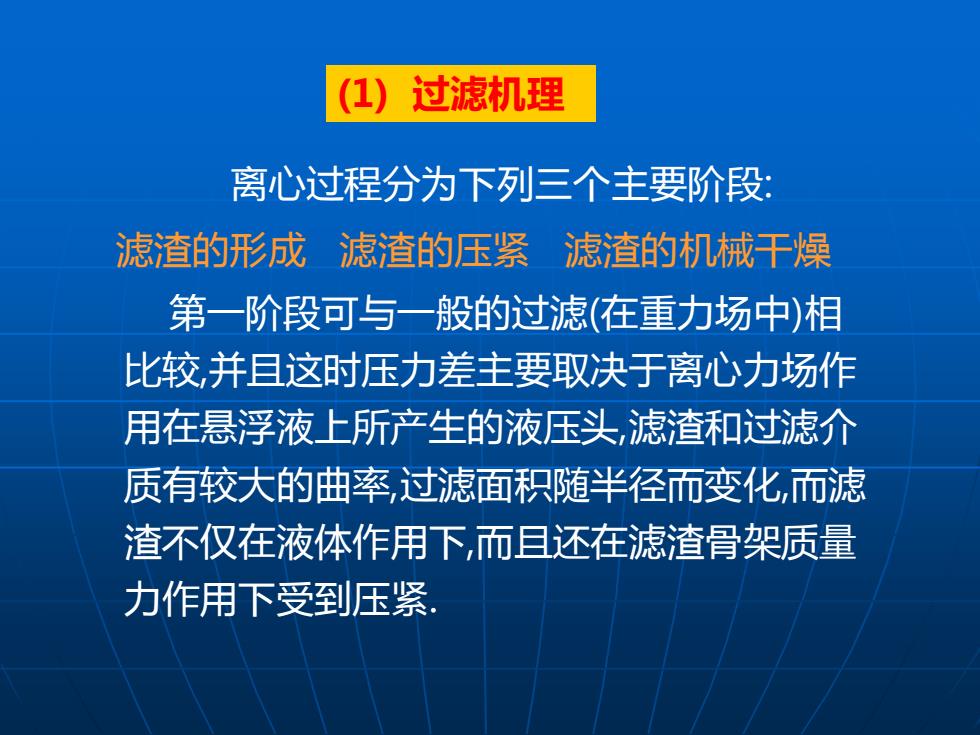

(1) 过滤机理 离心过程分为下列三个主要阶段： 滤渣的形成滤渣的压紧滤渣的机械干燥 第一阶段可与一般的过滤（在重力场中）相 比较并且这时压力差主要取决于离心力场作 用在悬浮液上所产生的液压头，滤渣和过滤介 质有较大的曲率，过滤面积随半径而变化，而滤 渣不仅在液体作用下，而且还在滤渣骨架质量 力作用下受到压紧
(1) 过滤机理 离心过程分为下列三个主要阶段: 滤渣的形成 滤渣的压紧 滤渣的机械干燥 第一阶段可与一般的过滤(在重力场中)相 比较,并且这时压力差主要取决于离心力场作 用在悬浮液上所产生的液压头,滤渣和过滤介 质有较大的曲率,过滤面积随半径而变化,而滤 渣不仅在液体作用下,而且还在滤渣骨架质量 力作用下受到压紧

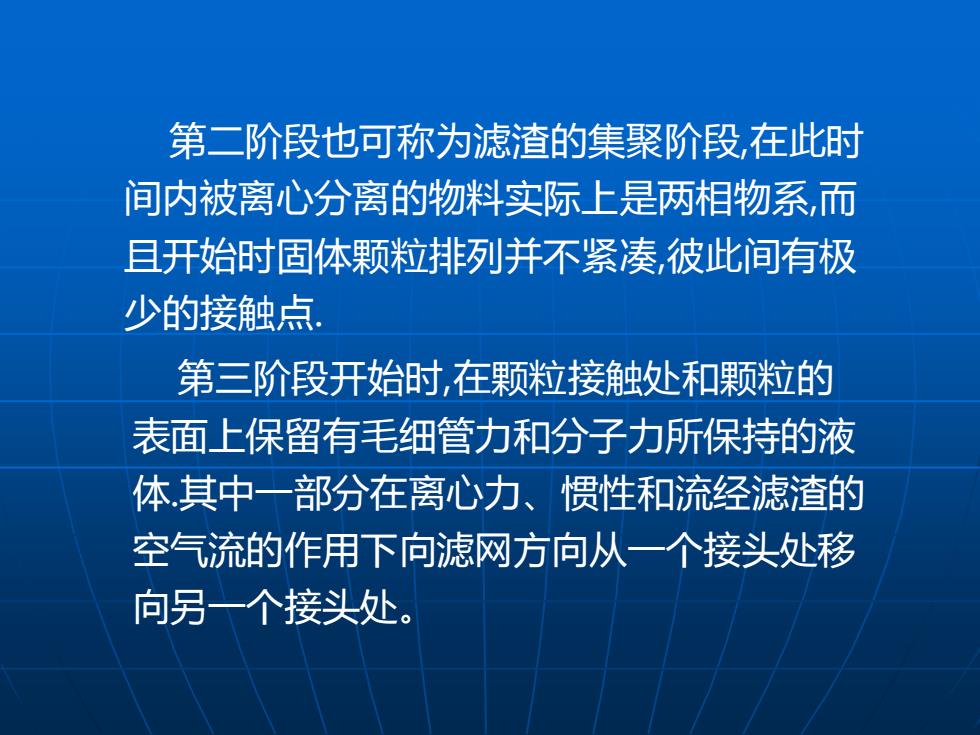

第二阶段也河称为滤渣的集聚阶段，在此时 间内被离心分离的物料实际上是两相物系，而 且开始时固体颗粒排列并不紧凑，彼此间有极 少的接触点。 第三阶段开始时，在颗粒接触处和颗粒的 表面上保留有毛细管力和分子力所保持的液 体其中一部分在离心力、惯性和流经滤渣的 空气流的作用下向滤网方向从一个接头处移 向另一个接头处
第二阶段也可称为滤渣的集聚阶段,在此时 间内被离心分离的物料实际上是两相物系,而 且开始时固体颗粒排列并不紧凑,彼此间有极 少的接触点. 第三阶段开始时,在颗粒接触处和颗粒的 表面上保留有毛细管力和分子力所保持的液 体.其中一部分在离心力、惯性和流经滤渣的 空气流的作用下向滤网方向从一个接头处移 向另一个接头处
(2)过滤计算 a过滤基本方程 b影响因数分析 C工业应用时的三点假设
a 过滤基本方程 b 影响因数分析 c 工业应用时的三点假设 (2) 过滤计算
a 过滤基本方程 dy P (m/s) Adt 4(am+R》 q一滤液的表观流速； 液层 Rm-介质阻力； 滤饼层 α-滤饼比阻； m-滤渣重； μ-液体的粘度； V-滤液总容积； t时问； P2-过滤饼上游表面处 压力。 图5-19离心过滤操作示意
a 过滤基本方程 2 ( ) m dV p q Adt m R = = + ( / ) m s q- 滤液的表观流速； Rm-介质阻力； α-滤饼比阻； m- 滤渣重； μ-液体的粘度； V- 滤液总容积； t- 时问； P2-过滤饼上游表面处 压力
