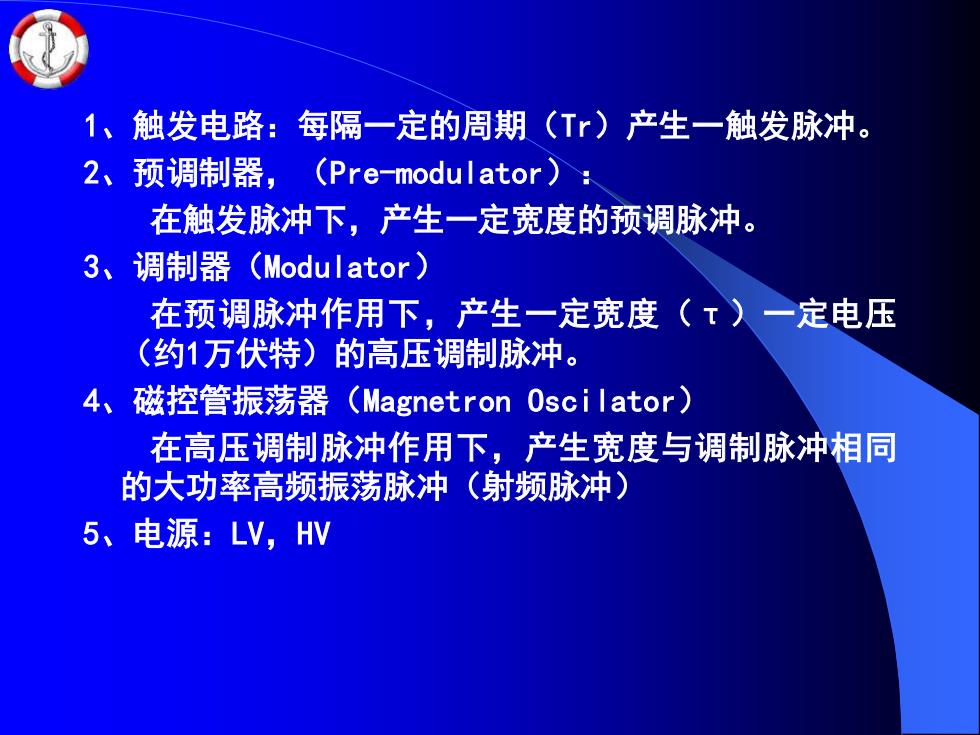

1、触发电路： 每隔一定的周期(T)产生一触发脉冲。 2、预调制器， (Pre-modulator): 在触发脉冲下，产生一定宽度的预调脉冲。 3、调制器(Modulator) 在预调脉冲作用下，产生一定宽度（τ)一定电压 (约1万伏特)的高压调制脉冲。 4、磁控管振荡器(Magnetron Osci lator) 在高压调制脉冲作用下，产生宽度与调制脉冲相同 的大功率高频振荡脉冲（射频脉冲） 5、电源：LV,HV
1、触发电路：每隔一定的周期（Tr）产生一触发脉冲。 2、预调制器，（Pre-modulator）： 在触发脉冲下，产生一定宽度的预调脉冲。 3、调制器（Modulator） 在预调脉冲作用下，产生一定宽度（τ）一定电压 （约1万伏特）的高压调制脉冲。 4、磁控管振荡器（Magnetron Oscilator） 在高压调制脉冲作用下，产生宽度与调制脉冲相同 的大功率高频振荡脉冲（射频脉冲） 5、电源：LV，HV

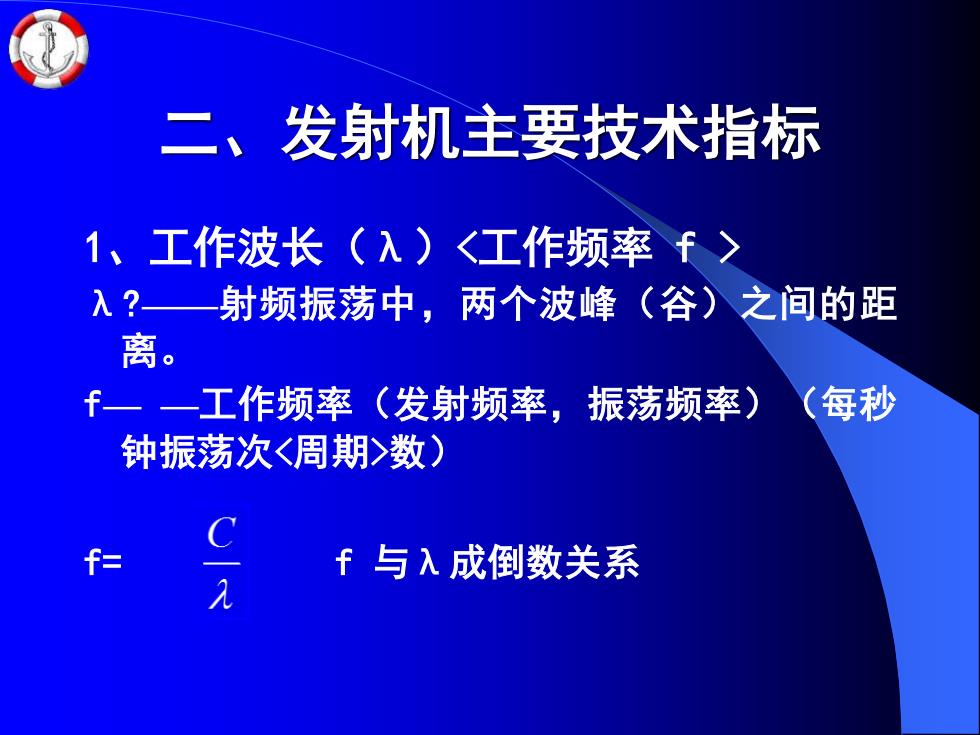

二、发射机主要技术指标 1、工作波长（入）<工作频率 f>》 入？—射频振荡中，两个波峰（谷）之间的距 离。 f一 工作频率（发射频率，振荡频率） (每秒 钟振荡次<周期>数) f= f与入成倒数关系
二、发射机主要技术指标 1、工作波长（λ）<工作频率 f > λ?——射频振荡中，两个波峰（谷）之间的距 离。 f— —工作频率（发射频率，振荡频率）（每秒 钟振荡次<周期>数） f= f 与λ成倒数关系

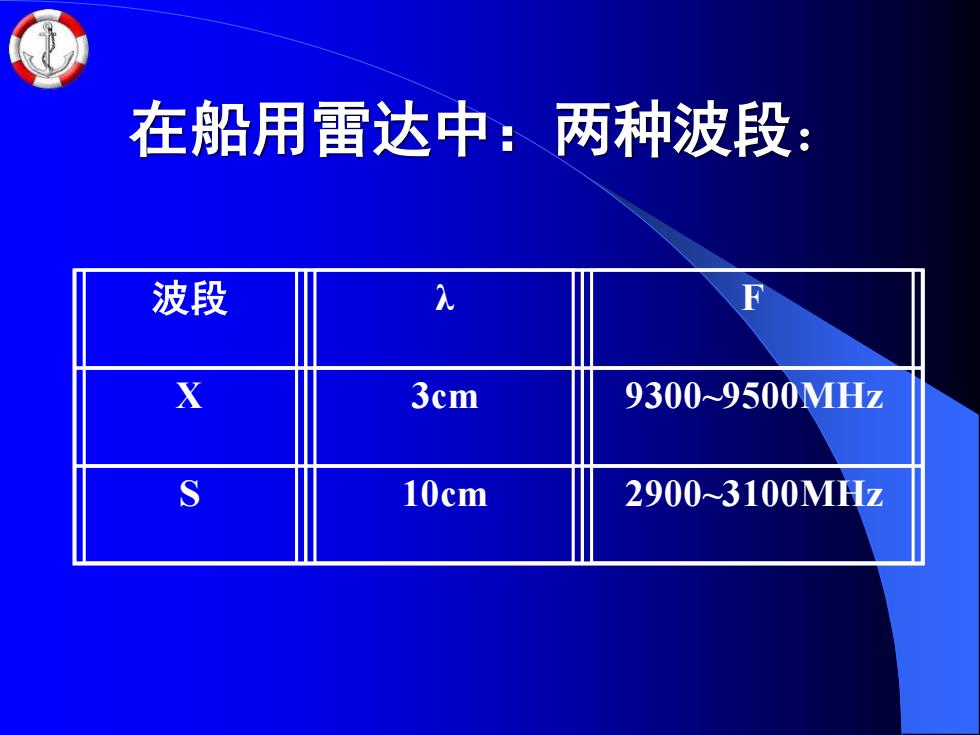

在船用雷达中：两种波段： 波段 X 3cm 93009500MHz S 10cm 29003100MHz
在船用雷达中：两种波段： 波段 λ F X 3cm 9300~9500MHz S 10cm 2900~3100MHz

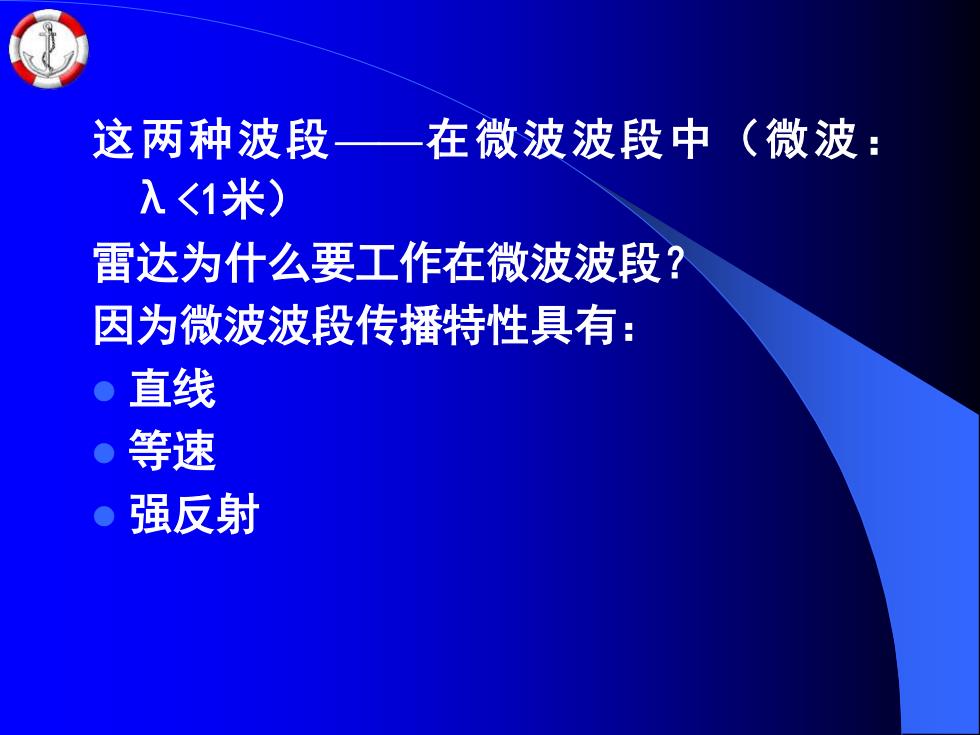

这两种波段 在微波波段中（微波： 入<1米) 雷达为什么要工作在微波波段？ 因为微波波段传播特性具有： ·直线 等速 ·强反射
这两种波段——在微波波段中（微波： λ<1米） 雷达为什么要工作在微波波段？ 因为微波波段传播特性具有： ⚫ 直线 ⚫ 等速 ⚫ 强反射
2、脉冲宽度（τ） T—指射频脉冲持续振荡的时间。 在船用雷达中：T:0.05~2μs 一般分成3挡 远量程一 宽τ（τ↑→能量↑→探测距离↑ 中量程 中τ 近量程 窄T (τ↓→ 距离分辨率↑ T↓→ 最小作用距离↓) [具体后面会再作解释]
2、脉冲宽度（τ） τ——指射频脉冲持续振荡的时间。 在船用雷达中：τ：0.05 ~ 2μs 一般分成3挡 ⚫ 远量程——宽τ（ τ↑→能量↑→探测距离↑ ） ⚫ 中量程——中τ ⚫ 近量程——窄τ （τ↓→ 距离分辨率↑ τ↓→ 最小作用距离↓） [具体后面会再作解释]
