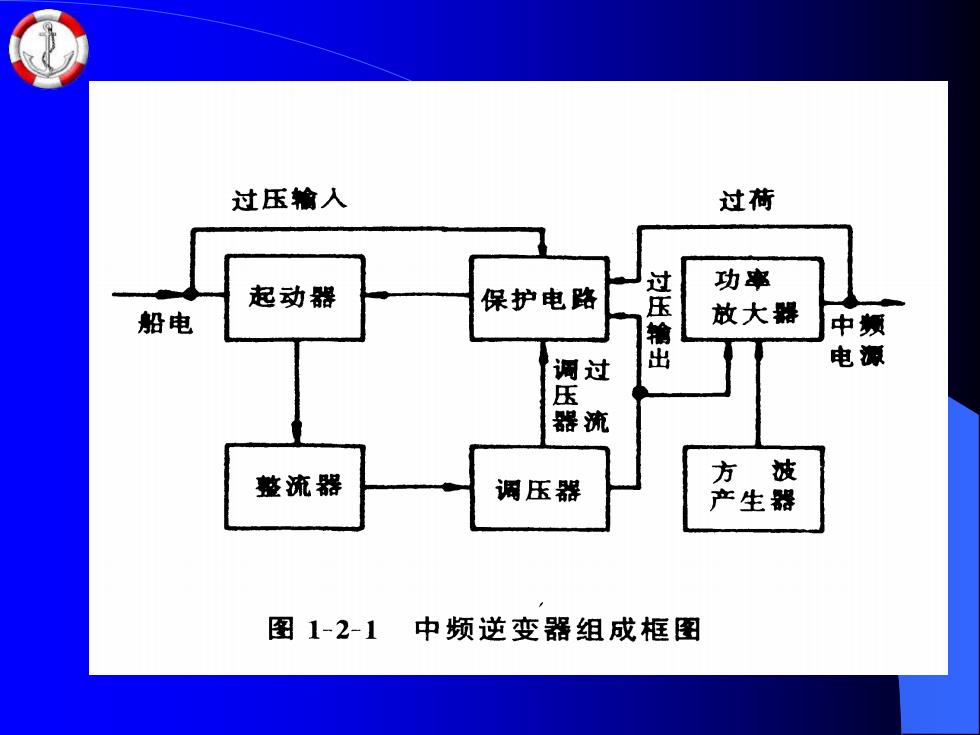

过压输人 过荷 起动器 功率 保护电路 船电 压 放大器 中频 调过 出 电源 器流 整流器 调压器 方被 产生器 图1-2-1中频逆变器组成框图
工作过程 核心：方波、功放。 过压输入 保护 过流 过压 过荷 任一发生时→通过保电路→起动器切断输入→ 保护作用 降压 调压器作用 稳压
工作过程 核心：方波、功放。 过压输入 保护 过流 过压 过荷 任一发生时→通过保电路→ 起动器切断输入→ 保护作用 降压 调压器作用 稳压
2)逆变器使用注意事项 ① 开始调整前，仔细阅读说明书。 ② 不得随意切断某一环路。 ③ 检查时，注意切断输入电源。 ④ 注意“虚地”（零点）
2）逆变器使用注意事项 ① 开始调整前，仔细阅读说明书。 ② 不得随意切断某一环路。 ③ 检查时，注意切断输入电源。 ④ 注意“虚地”（零点）

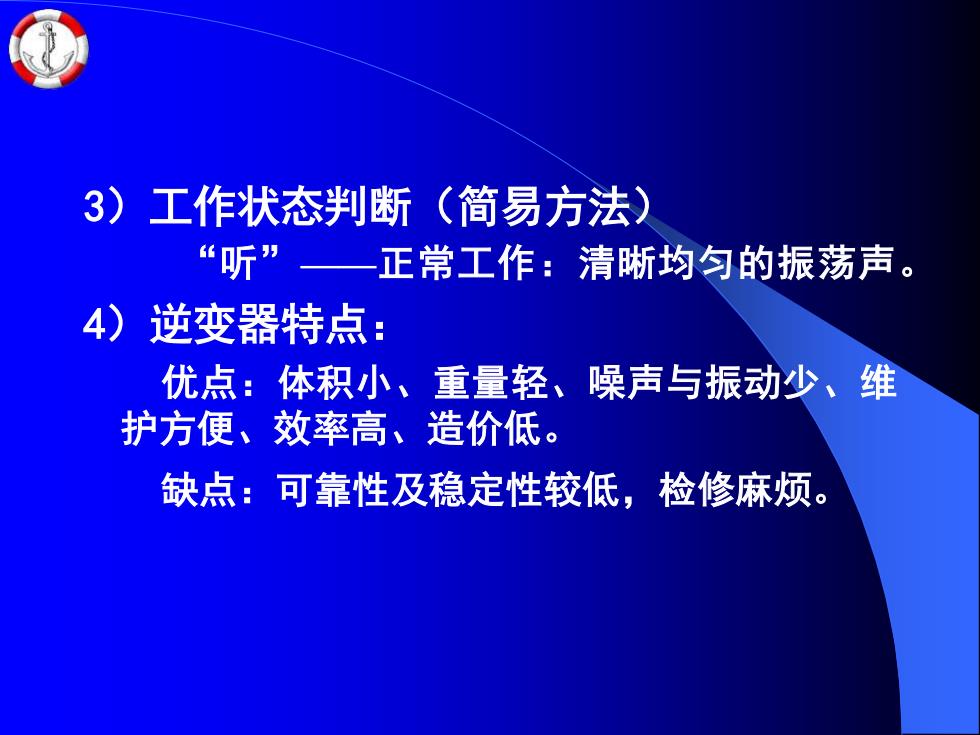

3)工作状态判断（简易方法） “听”—正常工作：清晰均匀的振荡声。 4) 逆变器特点： 优点：体积小、重量轻、噪声与振动少、维 护方便、效率高、造价低。 缺点：可靠性及稳定性较低，检修麻烦
3）工作状态判断（简易方法） “听”——正常工作：清晰均匀的振荡声。 4）逆变器特点： 优点：体积小、重量轻、噪声与振动少、维 护方便、效率高、造价低。 缺点：可靠性及稳定性较低，检修麻烦
2、中频变流机组(Motor-Generator) 1)组成及各部分作用 工作过程：电能→机械能→电能
2、中频变流机组（Motor-Generator） 1）组成及各部分作用 工作过程：电能→机械能→电能
