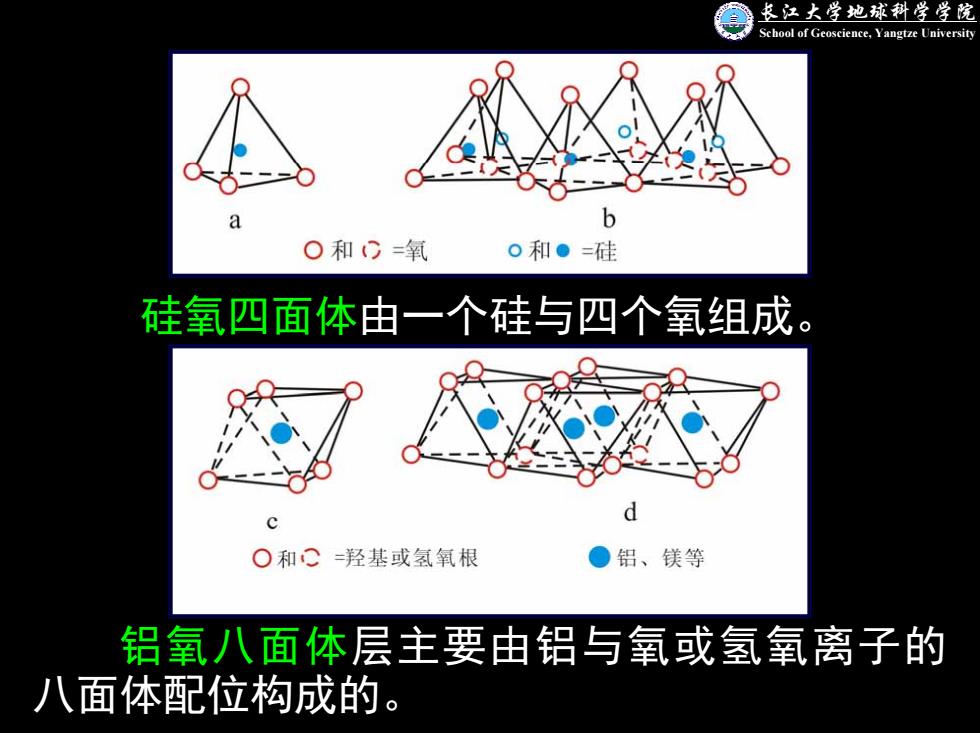

@长大学种学院 School of Geoscience,Yangtze University O和)=氧 0和●=硅 硅氧四面体由一个硅与四个氧组成。 O和C=羟基或氢氧根 ●铝、镁等 铝氧八面体层主要由铝与氧或氢氧离子的 八面体配位构成的
长江大学地球科学学院 School of Geoscience, Yangtze University 硅氧四面体由一个硅与四个氧组成。 铝氧八面体层主要由铝与氧或氢氧离子的 八面体配位构成的

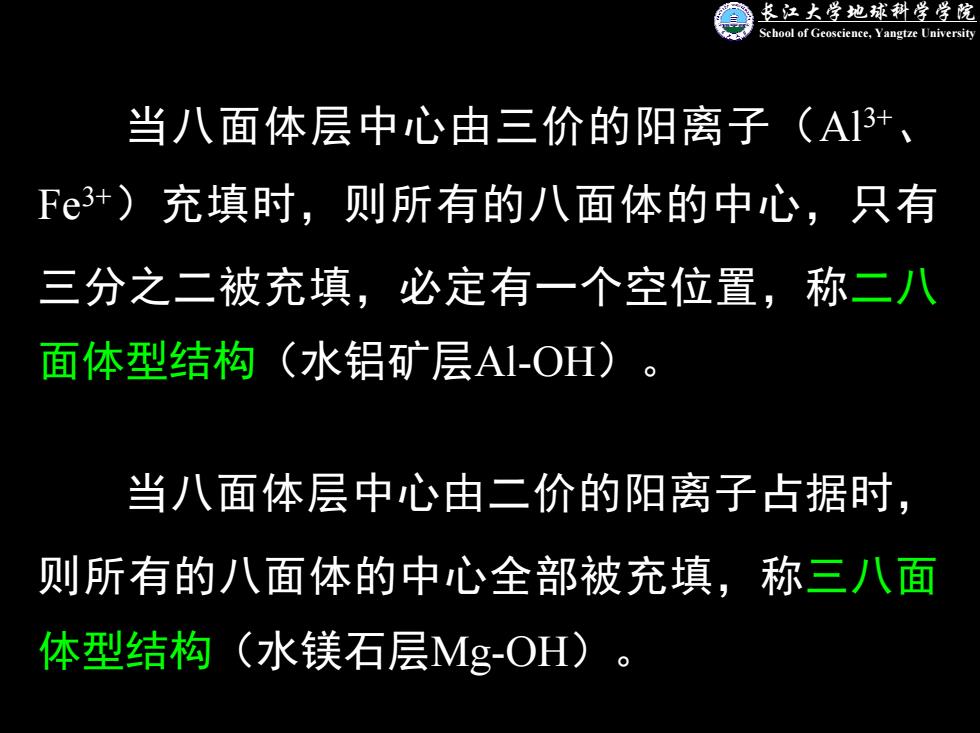

丧江大学地球科学学院 School of Geoscience,Yangtze University 当八面体层中心由三价的阳离子（A13+、 Fe3+)充填时，则所有的八面体的中心，只有 三分之二被充填，必定有一个空位置，称二八 面体型结构（水铝矿层A1-OH) 当八面体层中心由二价的阳离子占据时， 则所有的八面体的中心全部被充填，称三八面 体型结构（水镁石层Mg-OH)
长江大学地球科学学院 School of Geoscience, Yangtze University 当八面体层中心由三价的阳离子（Al3+ 、 Fe3+）充填时，则所有的八面体的中心，只有 三分之二被充填，必定有一个空位置，称二八 面体型结构（水铝矿层Al-OH）。 当八面体层中心由二价的阳离子占据时， 则所有的八面体的中心全部被充填，称三八面 体型结构（水镁石层Mg-OH）

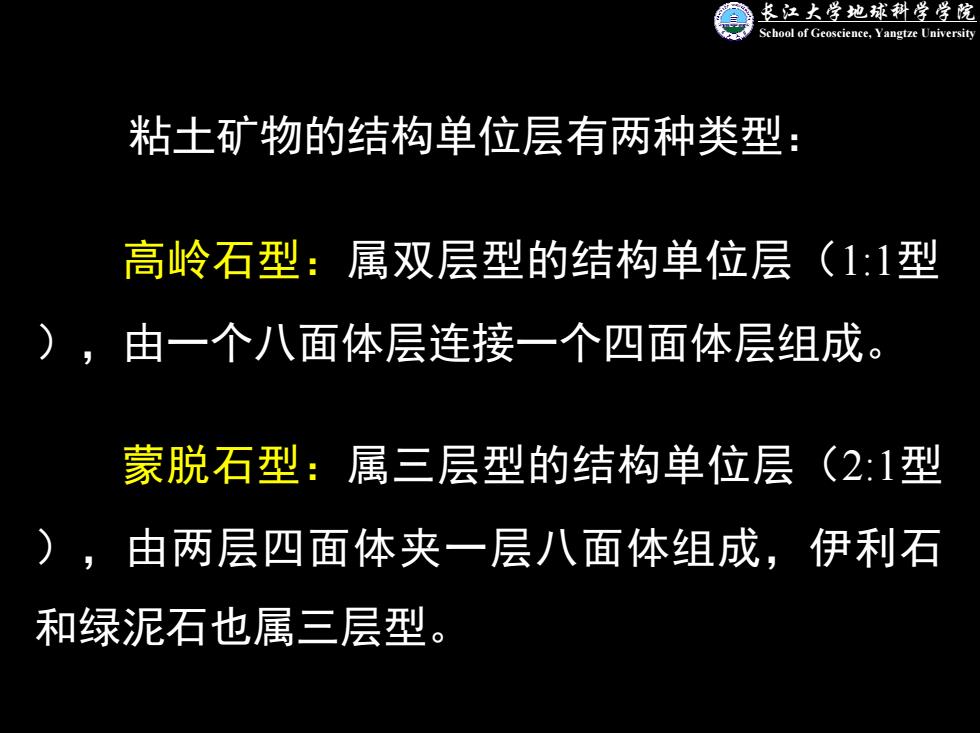

长江大学地球科学学院 School of Geoscience,Yangtze University 粘土矿物的结构单位层有两种类型 高岭石型：属双层型的结构单位层（1：1型 )，由一个八面体层连接一个四面体层组成。 蒙脱石型：属三层型的结构单位层（2：1型 )，由两层四面体夹一层八面体组成，伊利石 和绿泥石也属三层型
长江大学地球科学学院 School of Geoscience, Yangtze University 粘土矿物的结构单位层有两种类型： 高岭石型：属双层型的结构单位层（1:1 型 ），由一个八面体层连接一个四面体层组成。 蒙脱石型：属三层型的结构单位层（2:1 型 ），由两层四面体夹一层八面体组成，伊利石 和绿泥石也属三层型
丧江大学地球科学学院 School of Geoscience,Yangtze University 轴b 60 4Si a a nH,O nH,O 40+2(0H) 4A1 ±14A od ooo oa a 6(0H) 00o0000o 0909 高岭石的晶体结构 O氧⊙氢氧0铝 ●硅 蒙脱石晶体构造 铝（三水铝石）层 △△△△△△√ AI多为Mg和Fc置换 硅层 AAAA△△Y 层间H,O和Ca、Na 基本间距7A H,O H,O Ca/Na △△A△△△ 基本间距14A,但从9.6A 1膨胀到21.4A H,O Ca/Na H,O 高岭石晶体构造简化示意图 蒙脱石晶体构造简化示意图
长江大学地球科学学院 School of Geoscience, Yangtze University
长江大学地球科学学院 School of Geoscience,Yangtze University 60合o6o&o 水镁石层 CoSin B 四面体 909090004,2k 云母品层 八面体 四面 ◎ 00 氢氧 水云母晶体构造（图中横线表示水分子层） 绿泥石晶体构造 △△△Y 在硅氧层内Si被AI置换 K层间K同某些OH,Fe AI被Fe置换 △△△△△y和Mg2在一起 A1-Si层之间为水镁石层 (Mg-OH) 基本间距10A AA△△△△y 基本间距14A K+ K+Fe/Mg 水云母品体构造简化示意图 绿泥石品体构造简化示意图
长江大学地球科学学院 School of Geoscience, Yangtze University
