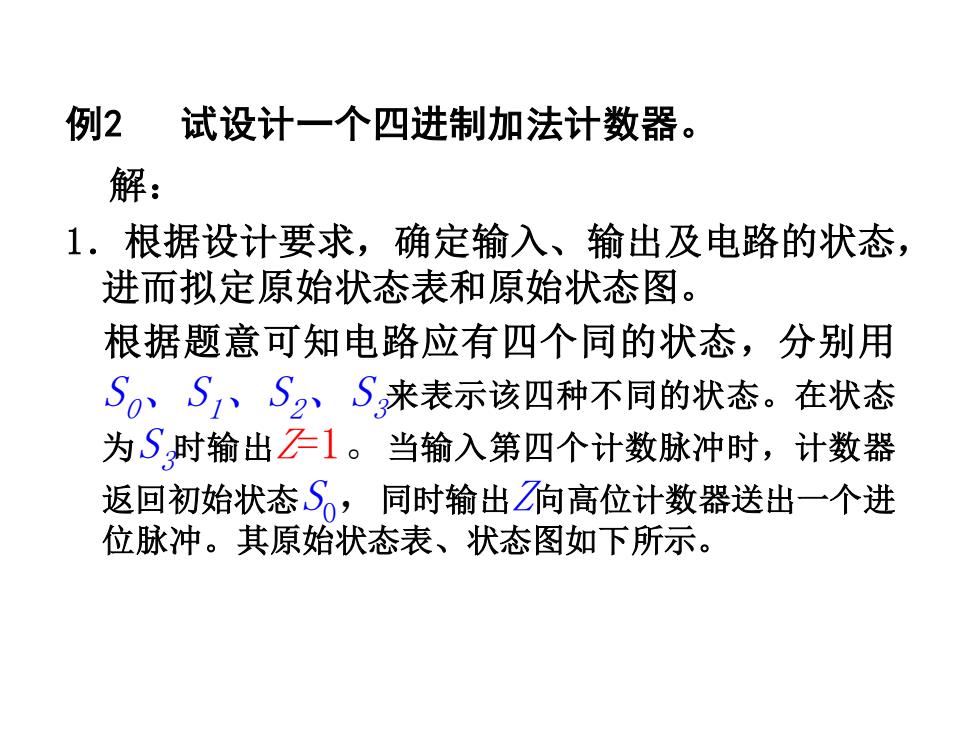

例2 试设计一个四进制加法计数器。 解: 1.根据设计要求,确定输入、输出及电路的状态, 进而拟定原始状态表和原始状态图。 根据题意可知电路应有四个同的状态,分别用 S0、S1、S2、S来表示该四种不同的状态。在状态 为S时输出子1。当输入第四个计数脉冲时,计数器 返回初始状态S,同时输出☑向高位计数器送出一个进 位脉冲。其原始状态表、状态图如下所示
例2 试设计一个四进制加法计数器。 解: 1.根据设计要求,确定输入、输出及电路的状态, 进而拟定原始状态表和原始状态图。 根据题意可知电路应有四个同的状态,分别用 S0、S1、S2、S3来表示该四种不同的状态。在状态 为S3时输出Z=1。当输入第四个计数脉冲时,计数器 返回初始状态S0,同时输出Z向高位计数器送出一个进 位脉冲。其原始状态表、状态图如下所示

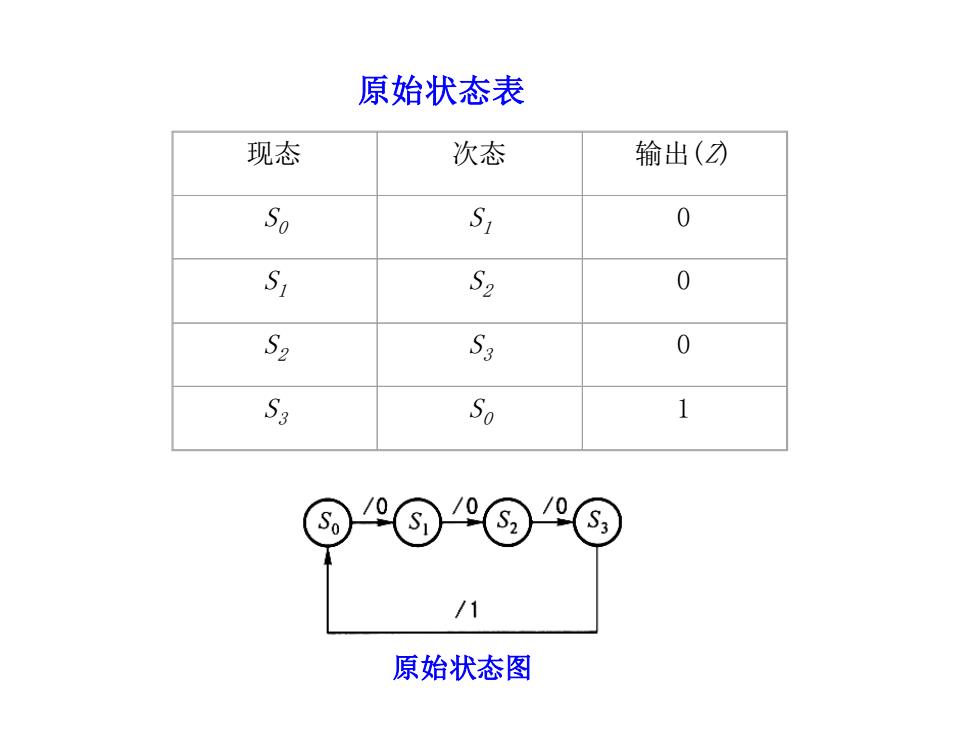

原始状态表 现态 次态 输出() So S1 0 S1 S2 0 S2 Sa Sa So 0 S3 /1 原始状态图
原始状态表 现态 次态 输出(Z) S0 S1 0 S1 S2 0 S2 S3 0 S3 S0 1 原始状态图
