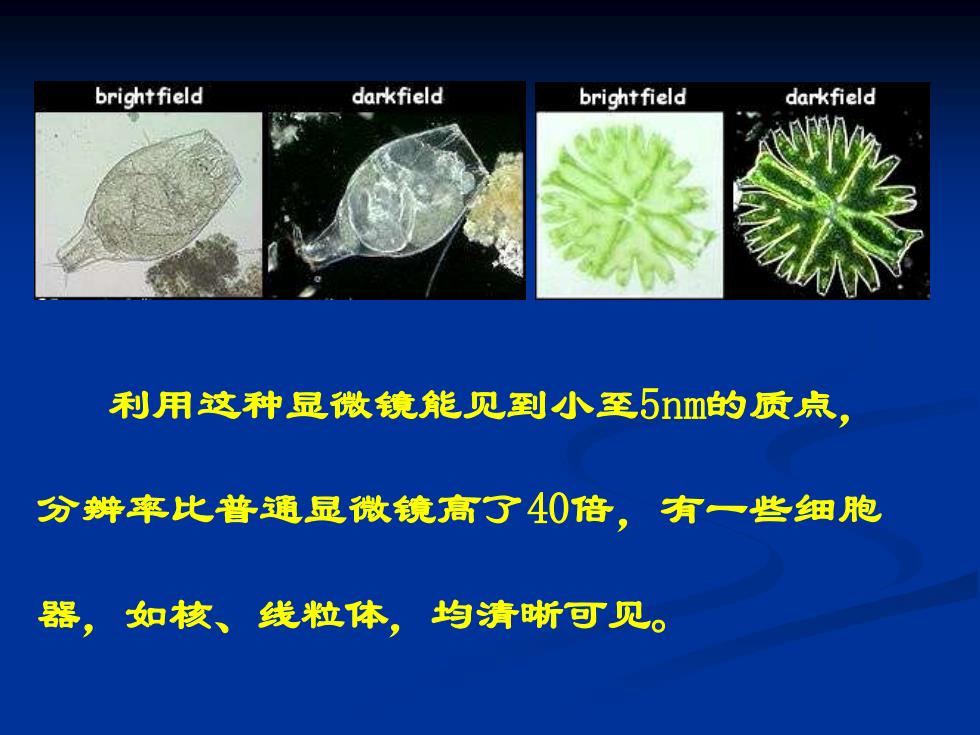

brightfield darkfield brightfield darkfield 利用这种显微镜能见到小至5nm的质点， 分辨率比普通显微镜高了40陪，有一些细胞 器， 如核、线粒体，均清晰可见
利用这种显微镜能见到小至5nm的质点， 分辨率比普通显微镜高了40倍，有一些细胞 器，如核、线粒体，均清晰可见

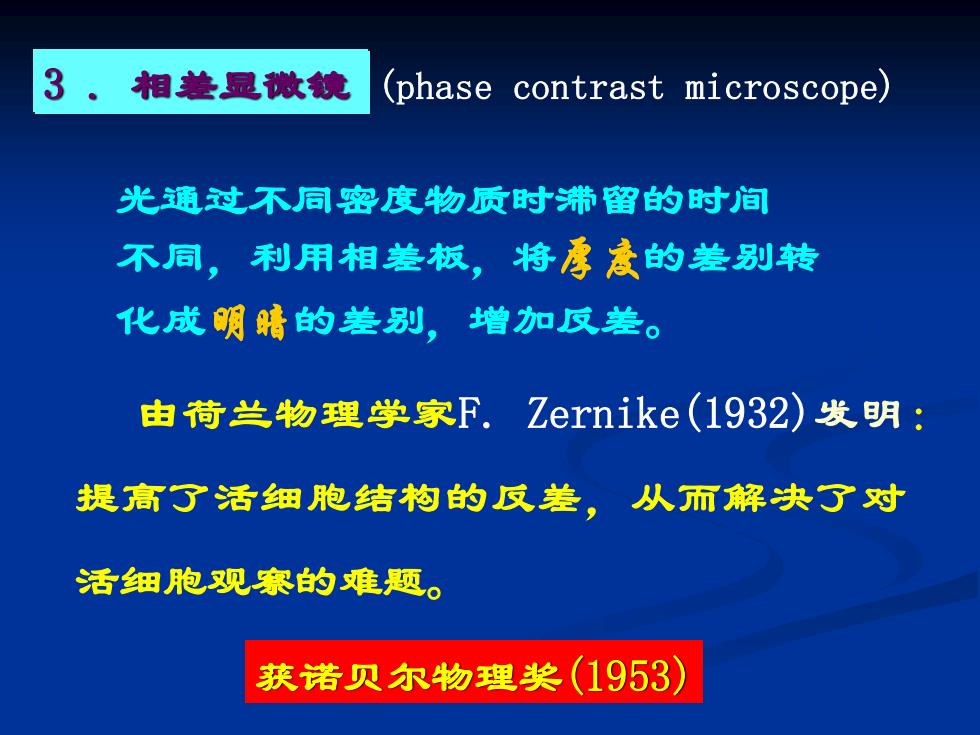

3. 相差显微镜 (phase contrast microscope) 光通过不同密度物质时滞留的时间 不同，利用相差板，将厚意的差别转 化成明的差别，增加反差。 由荷兰物理学家F.Zernike(1932)发明： 提高了活细胞结构的反差，从而解决了对 活细胞观寨的难题。 获诺贝尔物理奖(1953）
3 . 相差显微镜 由荷兰物理学家F. Zernike(1932)发明： 提高了活细胞结构的反差，从而解决了对 活细胞观察的难题。 获诺贝尔物理奖(1953) (phase contrast microscope) 光通过不同密度物质时滞留的时间 不同，利用相差板，将厚度的差别转 化成明暗的差别，增加反差
相差显微镜的袍造： 特点：在聚光器或光源上加了一环形光闲 (annular diaphragm),在物镜中加了一环形相枝 (annular phase plate). 环形相板 上有一环形区，制成凹槽或 环形光阑 凸起（亦可涂上特殊物质）)： 使透过聚光器的光 环形区的设计深度（或高度） 线形成空心光锥， 恰好可使通过此区的光线提前 焦聚到标本上。 或延后1/4入光程差
特 点 ： 在 聚 光 器 或 光 源 上 加 了 一 环形光阑 (annular diaphragm), 在物镜中加了一 环形相板 (annular phase plate)。 相差显微镜的构造: 上有一环形区，制成凹槽或 凸起（亦可涂上特殊物质）： 环形区的设计深度（或高度） 恰好可使通过此区的光线提前 或延后1/4λ光程差。 环形光阑 环形相板 使透过聚光器的光 线形成空心光锥， 焦聚到标本上

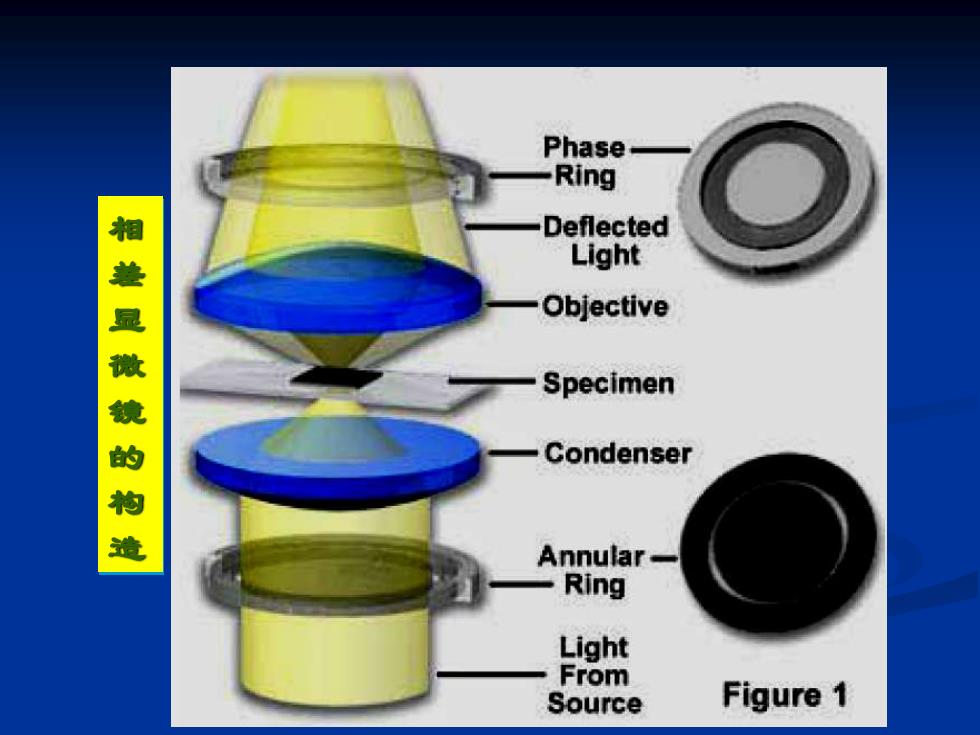

Phase -Ring Deflected Light 美显微镜的构造 Objective Specimen Condenser Annular Ring Light From Source Figure 1
相差显微镜的构造

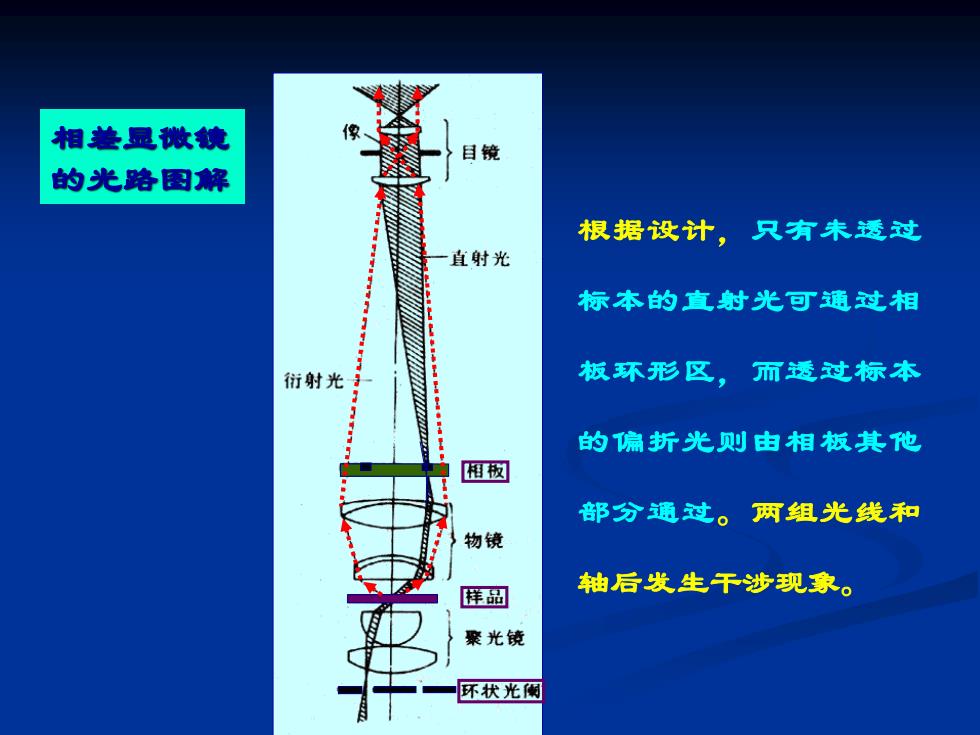

相差显微镜 目镜 的光路图解 根据设计，只有未透过 直射光 标本的直射光可通过相 衍射光 板环形区，而透过标本 的偏折光则由相板其他 相板 部分通过。两组光线和 物镜 样品 轴后发生干涉现家。 聚光镜 环状光侧
相差显微镜 的光路图解 根据设计，只有未透过 标本的直射光可通过相 板环形区，而透过标本 的偏折光则由相板其他 部分通过。两组光线和 轴后发生干涉现象
