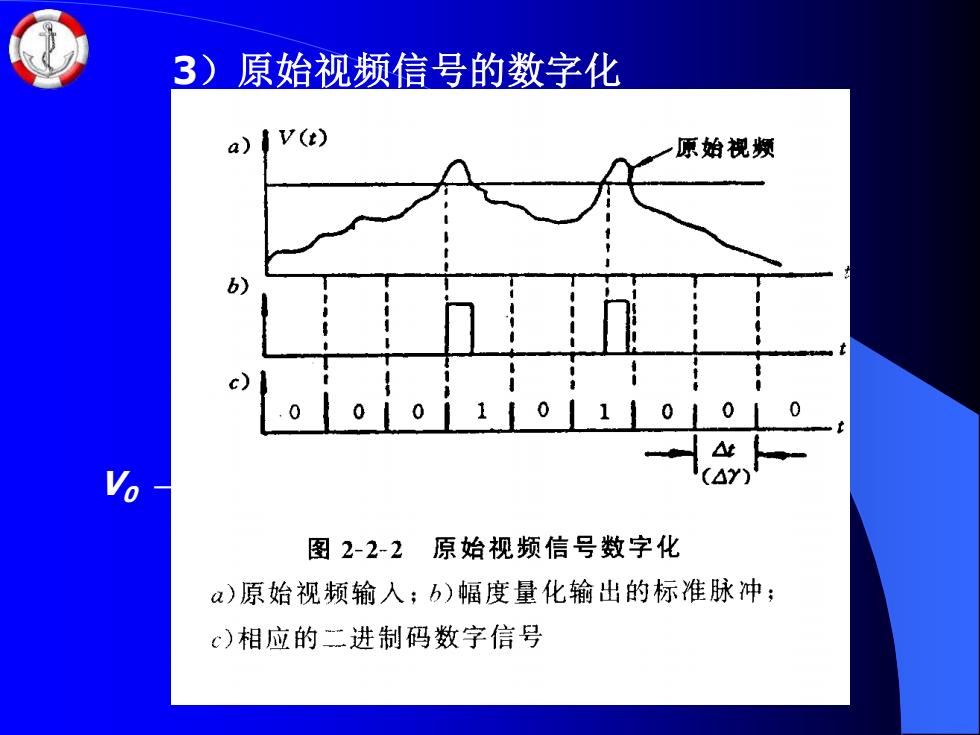

3)原始视频信号的数字化 a)v(t) 原始视频 b) 4X) 图2-2-2原始视频信号数字化 a)原始视频输入；b)幅度量化输出的标准脉冲； c)相应的二进制码数字信号
3）原始视频信号的数字化 V0 ——第一门限电平 V0

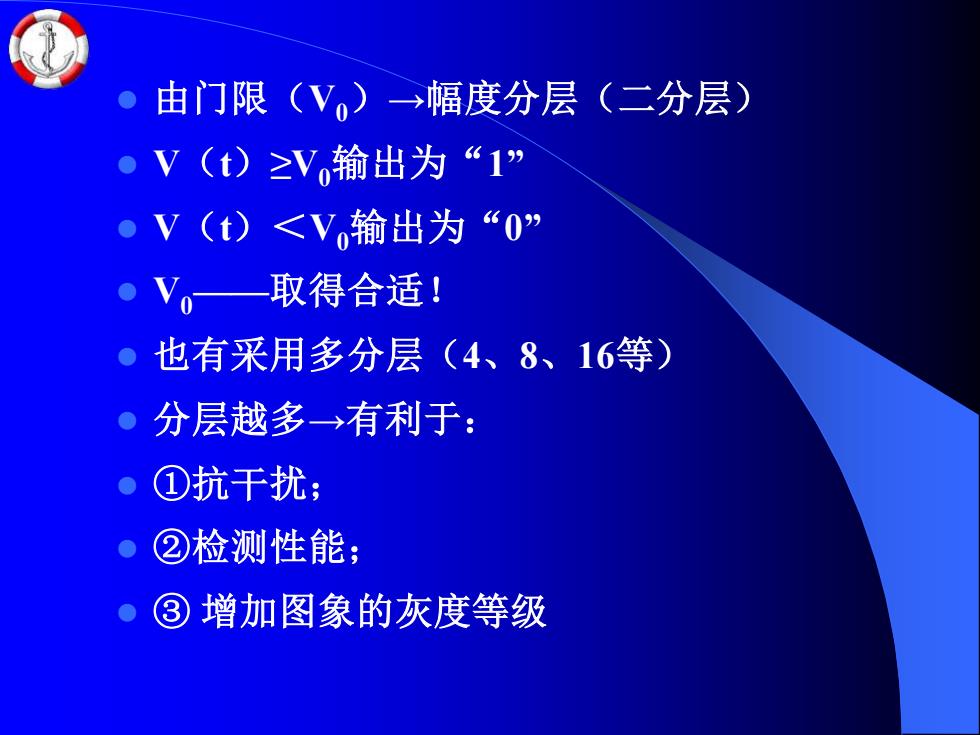

。由门限(V。)→幅度分层（二分层） 。V(t)≥V输出为“1” ●V(t)≤V输出为“0% 。V。—取得合适！ 。也有采用多分层(4、8、16等) 。分层越多→有利于： 。①抗干扰； ·②检测性能； 。③增加图象的灰度等级
⚫ 由门限（V0）→幅度分层（二分层） ⚫ V（t）≥V0输出为“1” ⚫ V（t）＜V0输出为“0” ⚫ V0——取得合适！ ⚫ 也有采用多分层（4、8、16等） ⚫ 分层越多→有利于： ⚫ ①抗干扰； ⚫ ②检测性能； ⚫ ③ 增加图象的灰度等级

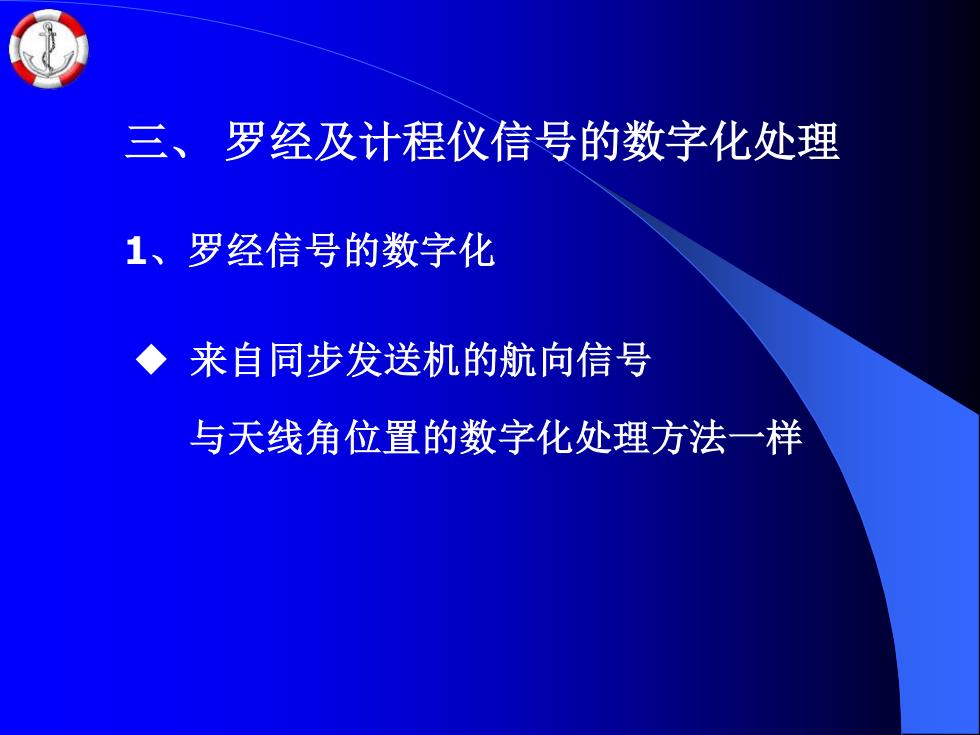

三、罗经及计程仪信号的数字化处理 1、罗经信号的数字化 ◆来自同步发送机的航向信号 与天线角位置的数字化处理方法一样
三、 罗经及计程仪信号的数字化处理 ◆ 来自同步发送机的航向信号 与天线角位置的数字化处理方法一样 1、罗经信号的数字化

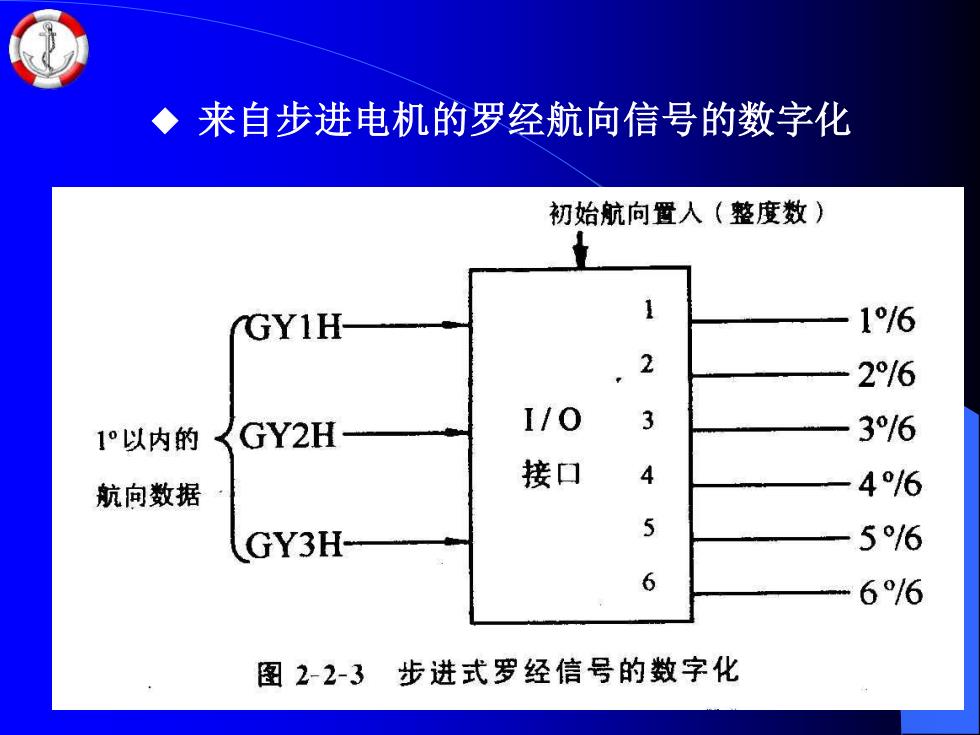

◆来自步进电机的罗经航向信号的数字化 初始航向置人（整度数)】 GYIH 116 216 GY2H 1/O 3 1°以内的 316 接口 4 航向数据 416 GY3H- 5 516 6 66 图2-2-3步进式罗经信号的数字化
◆ 来自步进电机的罗经航向信号的数字化

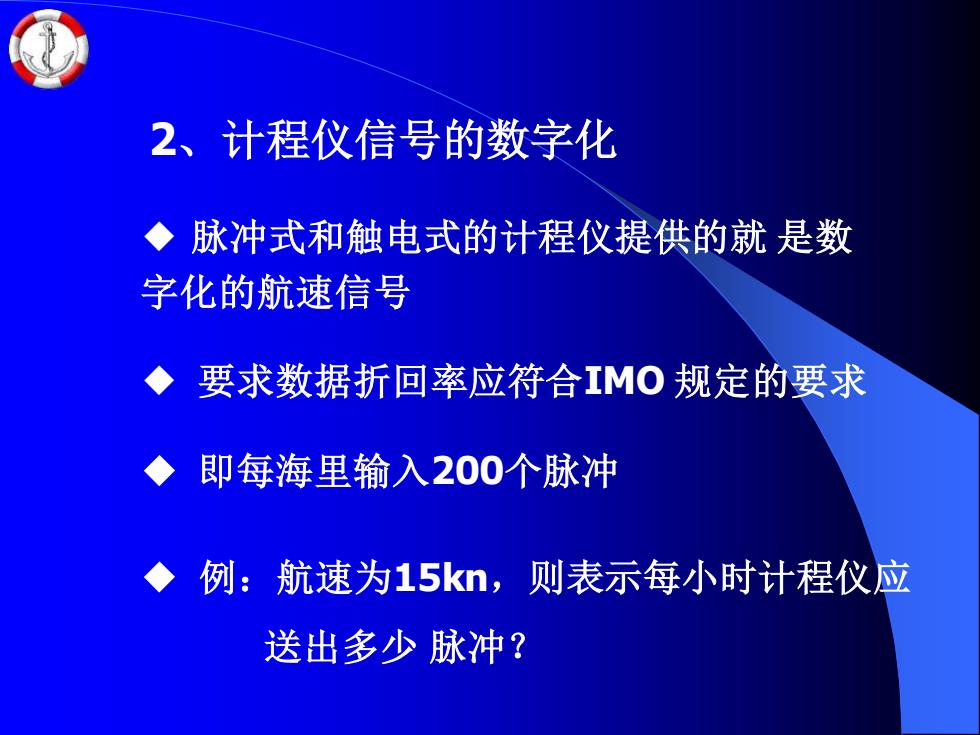

2、计程仪信号的数字化 ◆脉冲式和触电式的计程仪提供的就是数 字化的航速信号 ,要求数据折回率应符合IMO规定的要求 ◆即每海里输入200个脉冲 ◆例：航速为15kn,则表示每小时计程仪应 送出多少脉冲？
2、计程仪信号的数字化 ◆ 脉冲式和触电式的计程仪提供的就 是数 字化的航速信号 ◆ 要求数据折回率应符合IMO 规定的要求 ◆ 即每海里输入200个脉冲 ◆ 例：航速为15kn，则表示每小时计程仪应 送出多少 脉冲？
