4.3.1 概述 语音信号可以变换成电信号(经过调制或不经过调 制)后直接在信道中传输，但要在数字通信系统中传输， 就必须进行A/D和D/A转换，也即将模拟信号数字化后 再进行数字传输。这里提出的语音编码就是指语音的 A/D与D/A变换。各种编码技术对语音信号进行处理， 目的都是为了减少传输码率和提高音质。语音编码技 术可以分为两类，一类是波形编码技术，另一类是参 量编码。波形编码是将时间域信号直接变换为数字代 码，其特点是重建的信号质量好。较为常见的语音编 码及比特率如 表4.1所示
表4.1各种语音编码技术 编码类型 编码方法 比特率 信噪比或质量评定 PCM(CCITT G.711) 64kb/s 38 dB ADPCM(CCITT G.721) 32kb/s 35 dB 瞬时压扩PCM 40kb/s 30 dB 32kb/s 30 dB 波形编码 ADM(CVSD法) 32kb/s 24 dB 16kb/s 18~20dB 子带编码(SBC) 16kb/s 20~25dB 时域谐波压扩ADPCM 16kb/s 25~30dB (ADPCM-TDHS) 通道声码器 1200/2400/4800b/s 较好 参量编码 共振峰声码器 600/1200b/s 线性预测声码器 1200/2400/4800b/s 好 声激励声码器 9600b/s 很好
表4.1 各种语音编码技术 编码类型 编码方法 比 特 率 信噪比或质量评定 波形编码 PCM(CCITT G.711) ADPCM(CCITT G.721) 瞬时压扩 PCM ADM(CVSD 法) 子带编码(SBC) 时域谐波压扩 ADPCM (ADPCM-TDHS) 64kb/s 32kb/s 40kb/s 32kb/s 32kb/s 16kb/s 16kb/s 16kb/s 38 dB 35 dB 30 dB 30 dB 24 dB 18～20 dB 20～25 dB 25～30 dB 参量编码 通道声码器 共振峰声码器 线性预测声码器 声激励声码器 1200/2400/4800b/s 600/1200b/s 1200/2400/4800b/s 9600b/s 较好 差 好 很好
4.3.2抽样定理和脉冲调制(PAM、 PDM、PAM 1.抽样定理 2.低通信号的均匀抽样定理的证明 图4.3理想抽样的方框图及各点波形 3.抽样的分类 4.抽样定理的直接应用一脉冲调制(PAM、 PDM、PPM

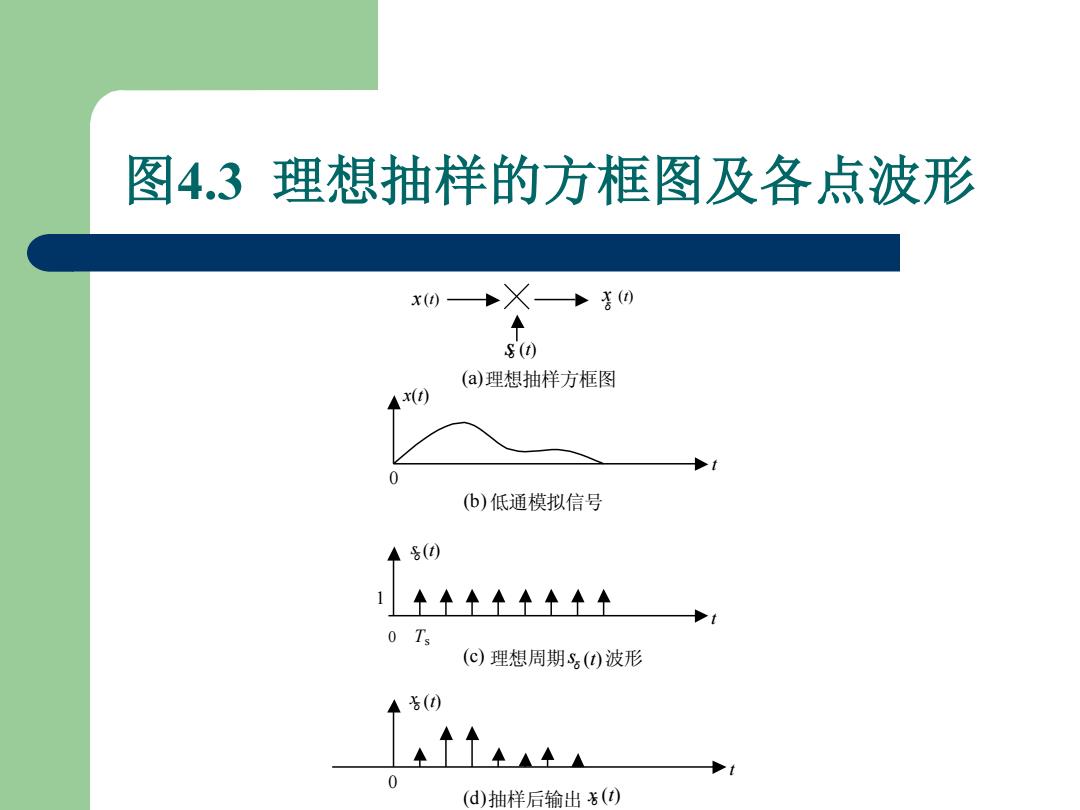

4.3.2 抽样定理和脉冲调制(PAM、 PDM、PAM) 1. 抽样定理 2. 低通信号的均匀抽样定理的证明 图4.3 理想抽样的方框图及各点波形 3. 抽样的分类 4. 抽样定理的直接应用——脉冲调制(PAM、 PDM、PPM)
图4.3理想抽样的方框图及各点波形 x0→X→ S(0) (a)理想抽样方框图 A) 0 (b)低通模拟信号 ◆号(0 1↑↑↑↑↑↑ 0 Ts (©)理想周期S,()波形 0 (d)抽样后输出()
图4.3 理想抽样的方框图及各点波形 0 0 Ts 1 (b) 0 sδ (t) δ (t) (a) x(t) t s δ (c) (d) δ x x 理想抽样方框图 低通模拟信号 理想周期 δ s (t)波形 抽样后输出 x (t) δ (t) (t) t t x (t)
4.3.3脉冲编码调制PCM 1.线性PCM编码 图4.7PCM通信系统方框图 2.非线性PCM编码 3.译码原理
4.3.3 脉冲编码调制PCM 1. 线性PCM编码 图4.7 PCM通信系统方框图 2. 非线性PCM编码 3. 译码原理
