智联网技术实践 ·智联网技术产品制作 1.产品组成 主控板 驱动及扩展板 电机 电池盒
智联网技术实践 • 智联网技术产品制作 1.产品组成 主控板 驱动及扩展板 电机 电池盒

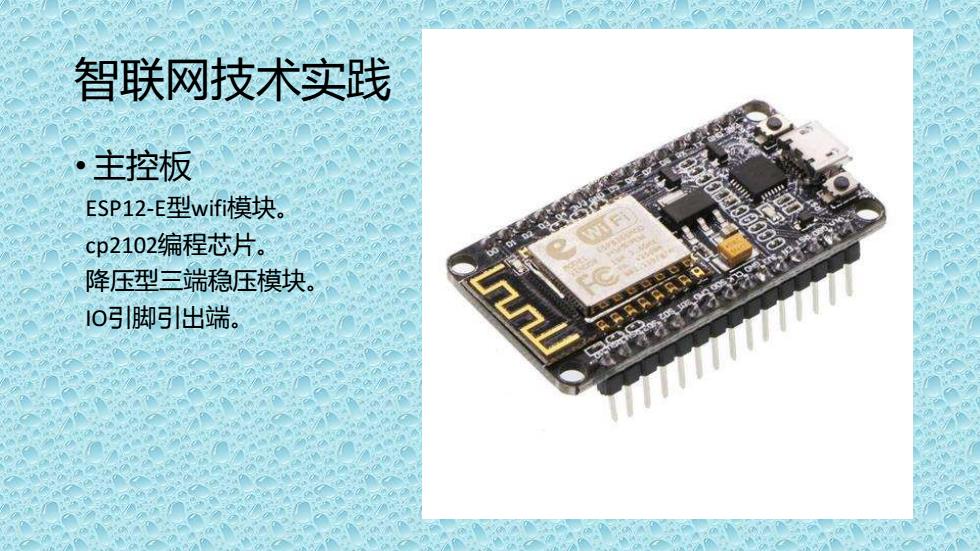

智联网技术实践 ·主控板 ESP12-E型wifi模块。 cp2102编程芯片。 降压型三端稳压模块。 1o引脚引出端
智联网技术实践 • 主控板 ESP12-E型wifi模块。 cp2102编程芯片。 降压型三端稳压模块。 IO引脚引出端

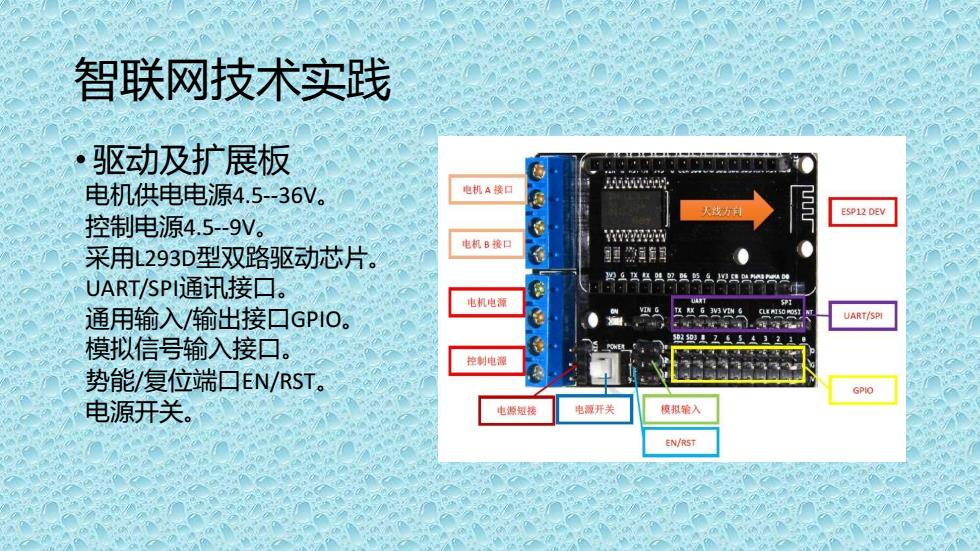

智联网技术实践 ·驱动及扩展板 电机供电电源4.5-36V。 电机A楼口 ESP12 DEV 控制电源4.5-9V。 电机B接口 的 采用293D型双路驱动芯片。 国目抛司 UART/SPI通讯接口。 的 电机电源 通用输入/输出接口GPIO。 UART/SPI 模拟信号输入接口。 控制电潭 势能/复位端口EN/RST。 GPIO 电源开关。 电操短接 电源开关 模拟轮入 EN/RST
智联网技术实践 • 驱动及扩展板 电机供电电源4.5-36V。 控制电源4.5-9V。 采用L293D型双路驱动芯片。 UART/SPI通讯接口。 通用输入/输出接口GPIO。 模拟信号输入接口。 势能/复位端口EN/RST。 电源开关
智联网技术实践 0000000000ppopo VIN G RSTEN3VGCLSC SDI SD2 SD3 RSV RSV ADB ·驱动及扩展板 00000. 8686品666666566 UART SPI 路 VIN G TX RX G 3V3 VIN G CLK MISO MOSI IN ⊙oooo6oo ⊙oo@ SD2 SD3 B
智联网技术实践 • 驱动及扩展板
智联网技术实践 ·直流减速电机 N20电机。 减速器。 接线端。 联轴器。 N20款
智联网技术实践 • 直流减速电机 N20电机。 减速器。 接线端。 联轴器
