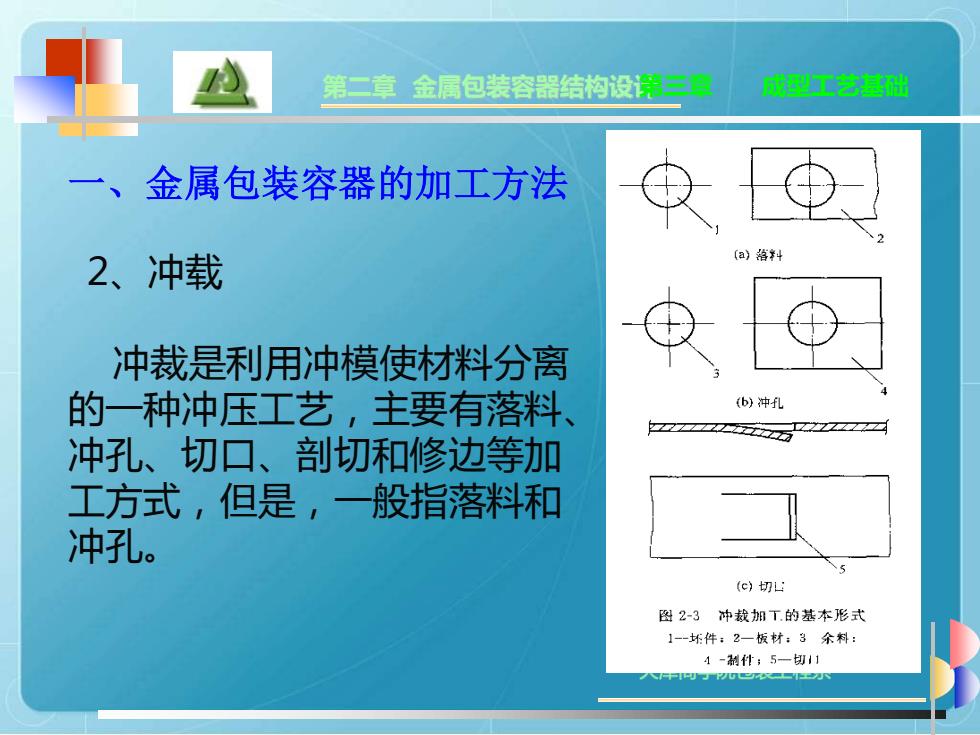

第二章 金属包装容器结构设计 天津商学院包装工程系 一、金属包装容器的加工方法 2、冲载 冲裁是利用冲模使材料分离 的一种冲压工艺，主要有落料、 冲孔、切口、剖切和修边等加 工方式，但是，一般指落料和 冲孔。 第三章 成型工艺基础
第二章 金属包装容器结构设计 天津商学院包装工程系 一、金属包装容器的加工方法 2、冲载 冲裁是利用冲模使材料分离 的一种冲压工艺，主要有落料、 冲孔、切口、剖切和修边等加 工方式，但是，一般指落料和 冲孔。 第三章 成型工艺基础

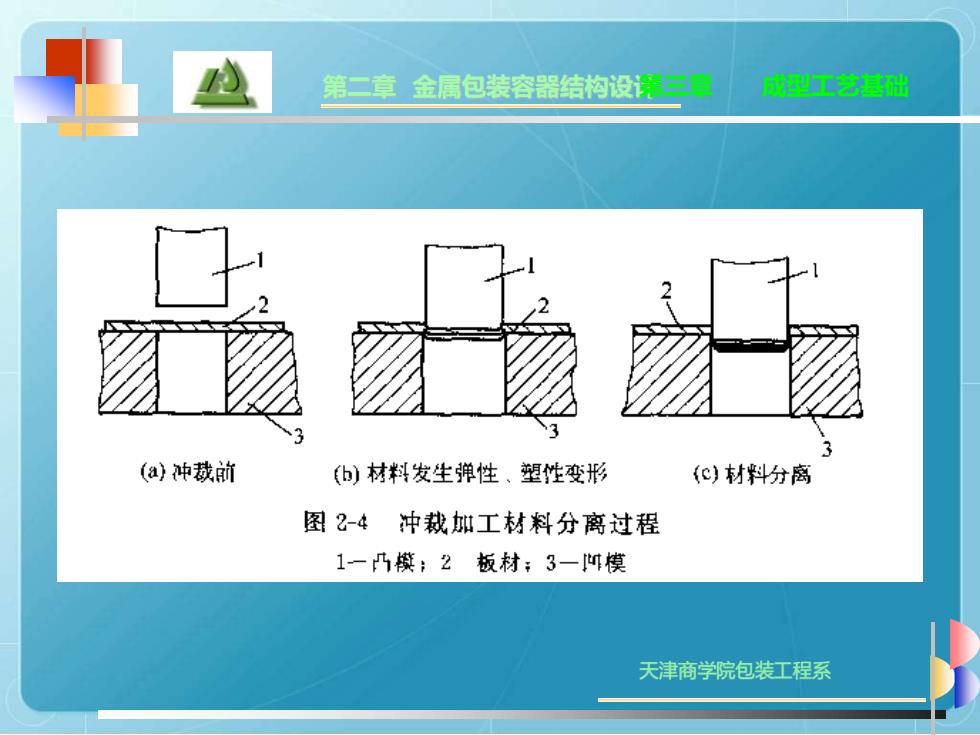

第二章 金属包装容器结构设计 天津商学院包装工程系 冲裁加工过程 ①弹性变形 ②塑性变形 ③断裂分离 第三章 成型工艺基础
第二章 金属包装容器结构设计 天津商学院包装工程系 冲裁加工过程 ①弹性变形 ②塑性变形 ③断裂分离 第三章 成型工艺基础

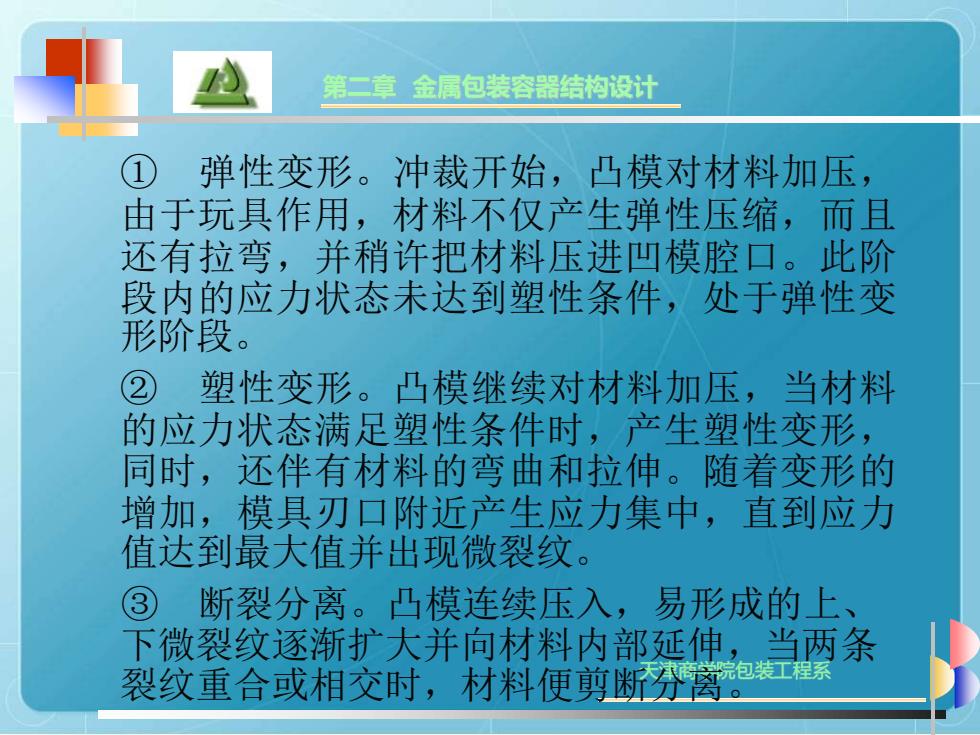

第二章 金属包装容器结构设计 天津商学院包装工程系 ① 弹性变形。冲裁开始，凸模对材料加压， 由于玩具作用，材料不仅产生弹性压缩，而且 还有拉弯，并稍许把材料压进凹模腔口。此阶 段内的应力状态未达到塑性条件，处于弹性变 形阶段。 ② 塑性变形。凸模继续对材料加压，当材料 的应力状态满足塑性条件时，产生塑性变形， 同时，还伴有材料的弯曲和拉伸。随着变形的 增加，模具刃口附近产生应力集中，直到应力 值达到最大值并出现微裂纹。 ③ 断裂分离。凸模连续压入，易形成的上、 下微裂纹逐渐扩大并向材料内部延伸，当两条 裂纹重合或相交时，材料便剪断分离
第二章 金属包装容器结构设计 天津商学院包装工程系 ① 弹性变形。冲裁开始，凸模对材料加压， 由于玩具作用，材料不仅产生弹性压缩，而且 还有拉弯，并稍许把材料压进凹模腔口。此阶 段内的应力状态未达到塑性条件，处于弹性变 形阶段。 ② 塑性变形。凸模继续对材料加压，当材料 的应力状态满足塑性条件时，产生塑性变形， 同时，还伴有材料的弯曲和拉伸。随着变形的 增加，模具刃口附近产生应力集中，直到应力 值达到最大值并出现微裂纹。 ③ 断裂分离。凸模连续压入，易形成的上、 下微裂纹逐渐扩大并向材料内部延伸，当两条 裂纹重合或相交时，材料便剪断分离
第二章 金属包装容器结构设计 天津商学院包装工程系 第三章 成型工艺基础
第二章 金属包装容器结构设计 天津商学院包装工程系 第三章 成型工艺基础
第二章 金属包装容器结构设计 天津商学院包装工程系 所需的冲裁力的计算 式中：F：冲裁力，N； L：制件冲裁的周边长度，mm； t：板材厚度，mm； ：金属板材的极限强度，N/mm2 。 b F L t b
第二章 金属包装容器结构设计 天津商学院包装工程系 所需的冲裁力的计算 式中：F：冲裁力，N； L：制件冲裁的周边长度，mm； t：板材厚度，mm； ：金属板材的极限强度，N/mm2 。 b F L t b
