§2.2 微处理器 例1、将有符号两数相加，即01001100加01100101，标志位各位为何 值？ 01001100(+76) +01100101(+101) 10110001 CF-0,PF-0,AC=1,OV=1 例2、将两数相加，即01100100加11010101，标志位各位为何值？ 01100100(+100) +11010101(-43) 100111001(+57) CF=1,PF=1,AC=0,0V=0 SiChuan Engineering Technical College-1959 21 Copyright Http://mcu.scetc.net

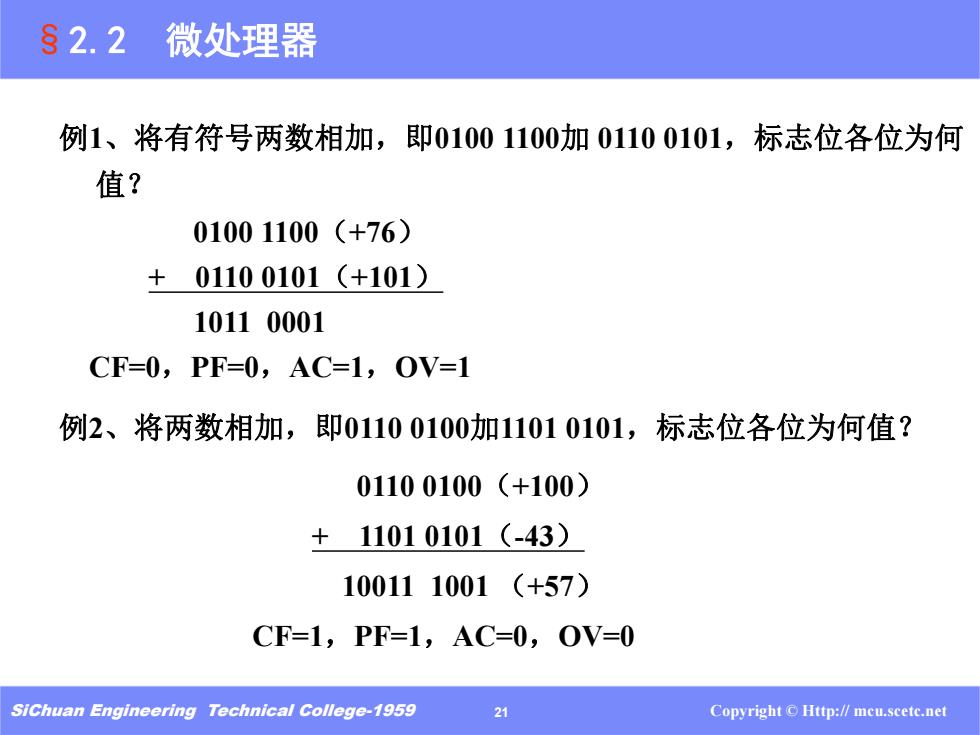

SiChuan Engineering Technical College-1959 21 Copyright © Http:// mcu.scetc.net 例1、将有符号两数相加，即0100 1100加 0110 0101，标志位各位为何 值？ 0100 1100（+76） + 0110 0101（+101） 1011 0001 CF=0，PF=0，AC=1，OV=1 例2、将两数相加，即0110 0100加1101 0101，标志位各位为何值？ 0110 0100（+100） + 1101 0101（-43） 10011 1001 （+57） CF=1，PF=1，AC=0，OV=0 §2.2 微处理器
82.2 微处理器 作业： 1.指出执行下述指令后，相加的结果及C=?P=?OV=?AC=?写出分析过程 MOV A,#36H ADD A,#93H 2.指出执行下述指令后，相加的结果及C=?P=?OV=?AC=?写出分析过程 M0VA,#10101101B ADDA,#10011101B Sichuan Engineering Technical College-1959 双 Copyright Http://mcu.scete.net
SiChuan Engineering Technical College-1959 22 Copyright © Http:// mcu.scetc.net 作业： 1.指出执行下述指令后，相加的结果及C=？P=？OV=？AC=？写出分析过程 MOV A，#36H ADD A，#93H 2.指出执行下述指令后，相加的结果及C=？P=？OV=？AC=？写出分析过程 MOV A,#10101101B ADD A,#10011101B §2.2 微处理器
§2.2 微处理器 5)数据指针DPTR(16位) 存放片外存储器地址，作为片外存储器的指针。可分成两个8位寄存器 DPH、DPL使用。由DPH(数据指针高8位)和DPL(数据指针低8位)组成，用于存 放外部数据存储器的存储单元地址。通过DPTR寄存器间接寻址方式可以访问 0000H~FFFFH全部64KB的外部数据存储器空间。 MOV DPTR,#107FH MOVX @DPTR,A 6)堆栈指针SP(8位) 堆栈是按“先进后出”原则存取数据的存储区。 MCS-51堆栈设在片内RAM区。数据入栈/出栈时，SP自动加1/减1，其内 容始终为栈顶地址。复位时SP=07H。 OV SP,#5FH;将堆栈设在60H单元之后 SiChuan Engineering Technical College-1959 23 Copyright Http://mcu.scetc.net

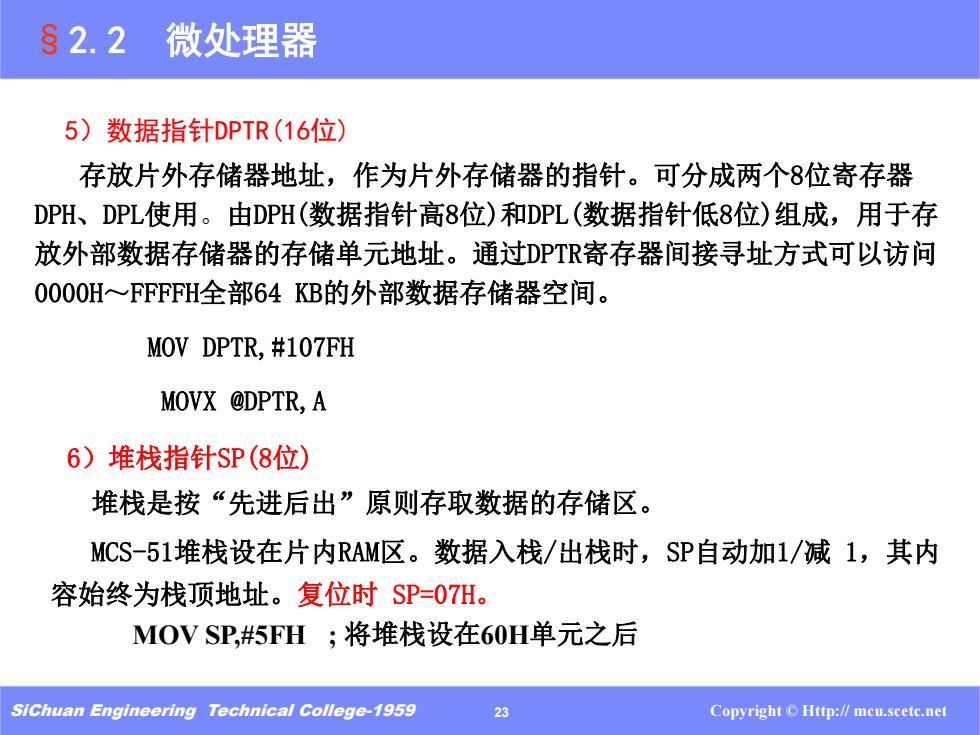

SiChuan Engineering Technical College-1959 23 Copyright © Http:// mcu.scetc.net 5）数据指针DPTR(16位) 存放片外存储器地址，作为片外存储器的指针。可分成两个8位寄存器 DPH、DPL使用。由DPH(数据指针高8位)和DPL(数据指针低8位)组成，用于存 放外部数据存储器的存储单元地址。通过DPTR寄存器间接寻址方式可以访问 0000H～FFFFH全部64 KB的外部数据存储器空间。 MOV DPTR,#107FH MOVX @DPTR,A 6）堆栈指针SP(8位) 堆栈是按“先进后出”原则存取数据的存储区。 MCS-51堆栈设在片内RAM区。数据入栈/出栈时，SP自动加1/减 1，其内 容始终为栈顶地址。复位时 SP=07H。 MOV SP,#5FH ; 将堆栈设在60H单元之后 §2.2 微处理器
82.2 微处理器 7)程序计数器PC(16位) CPU总是按PC的指示读取程序。PC可自动加1。因此CPU执行程序一般是 顺序方式。当发生转移、子程序调用、中断和复位等操作，P℃被强制改写， 程序执行顺序也发生改变。复位时，PC=0000H。 8)1/0端口寄存器 P0、P1、P2、P3口寄存器实际上就是P0~P3口对应的I/0端 口锁存器，用于锁存通过端口输出的数据。 在计算机中，对于没有定义的位或字节，我们必须注意是否存在 物理存储单元与之对应。当存在物理存储单元与之对应时，用户就可以 读写。 Sichuan Engineering Technical College-1959 Copyright Http://mcu.scete.net

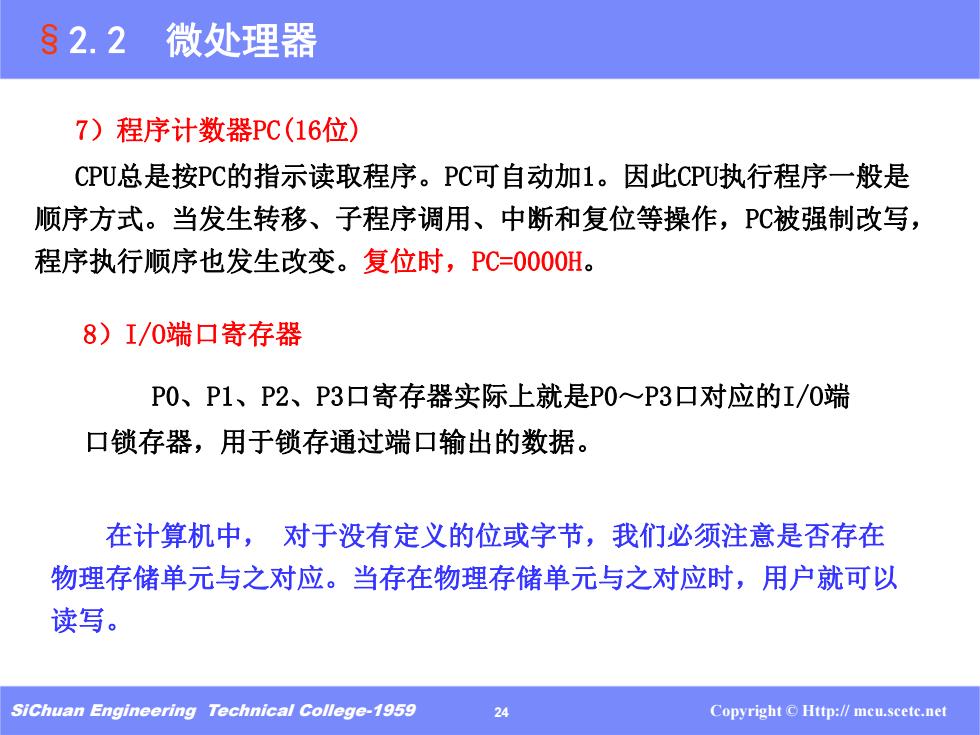

SiChuan Engineering Technical College-1959 24 Copyright © Http:// mcu.scetc.net 7）程序计数器PC(16位) CPU总是按PC的指示读取程序。PC可自动加1。因此CPU执行程序一般是 顺序方式。当发生转移、子程序调用、中断和复位等操作，PC被强制改写， 程序执行顺序也发生改变。复位时，PC=0000H。 8）I/O端口寄存器 P0、P1、P2、P3口寄存器实际上就是P0～P3口对应的I/O端 口锁存器，用于锁存通过端口输出的数据。 在计算机中， 对于没有定义的位或字节，我们必须注意是否存在 物理存储单元与之对应。当存在物理存储单元与之对应时，用户就可以 读写。 §2.2 微处理器
s2.2 微处理器 二、控制器 根据不同指令产生相应操作序列和控制信号。 三、振荡器和CPU时序 1、振荡器 协调各功能部件按序工作。MCS-51系列单片机片内含有一个高增益 的反相放大器，通过XTAL1,XTAL2外接作为反馈元件的晶体后便成为自 激振荡器，接法见图a。 +5V XTALI 外部 振荡源 XTAL2 单片机 b:外部 振荡源 XTALI A:内部时 钟电路； XTAL2 SiChuan Engineering Technical College-1959 25 Copyright Http://mcu.scetc.net

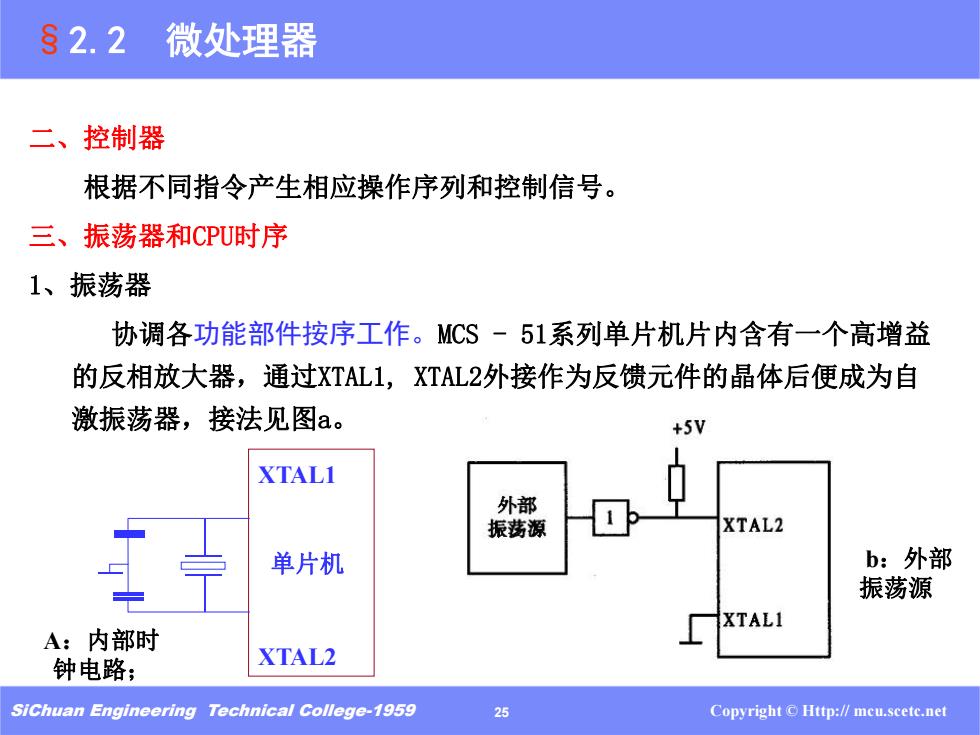

SiChuan Engineering Technical College-1959 25 Copyright © Http:// mcu.scetc.net §2.2 微处理器 二、控制器 根据不同指令产生相应操作序列和控制信号。 三、振荡器和CPU时序 1、振荡器 协调各功能部件按序工作。MCS - 51系列单片机片内含有一个高增益 的反相放大器，通过XTAL1, XTAL2外接作为反馈元件的晶体后便成为自 激振荡器，接法见图a。 XTAL1 单片机 XTAL2 A：内部时 钟电路； b：外部 振荡源
