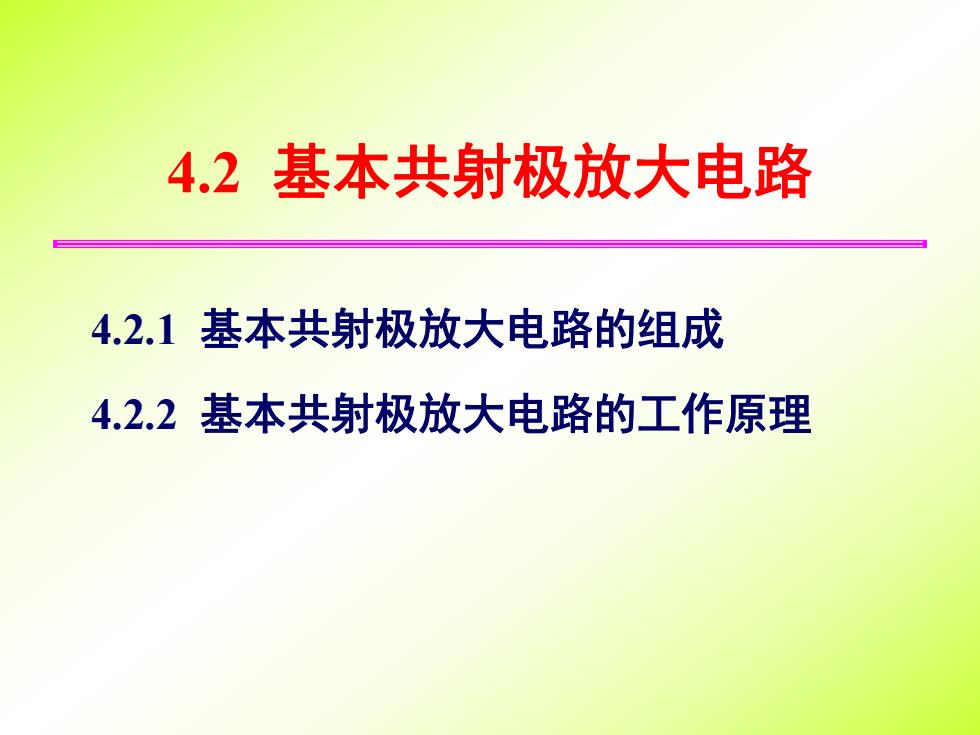

4.2基本共射极放大电路 4.2.1基本共射极放大电路的组成 4.2.2基本共射极放大电路的工作原理
4.2 基本共射极放大电路 4.2.1 基本共射极放大电路的组成 4.2.2 基本共射极放大电路的工作原理

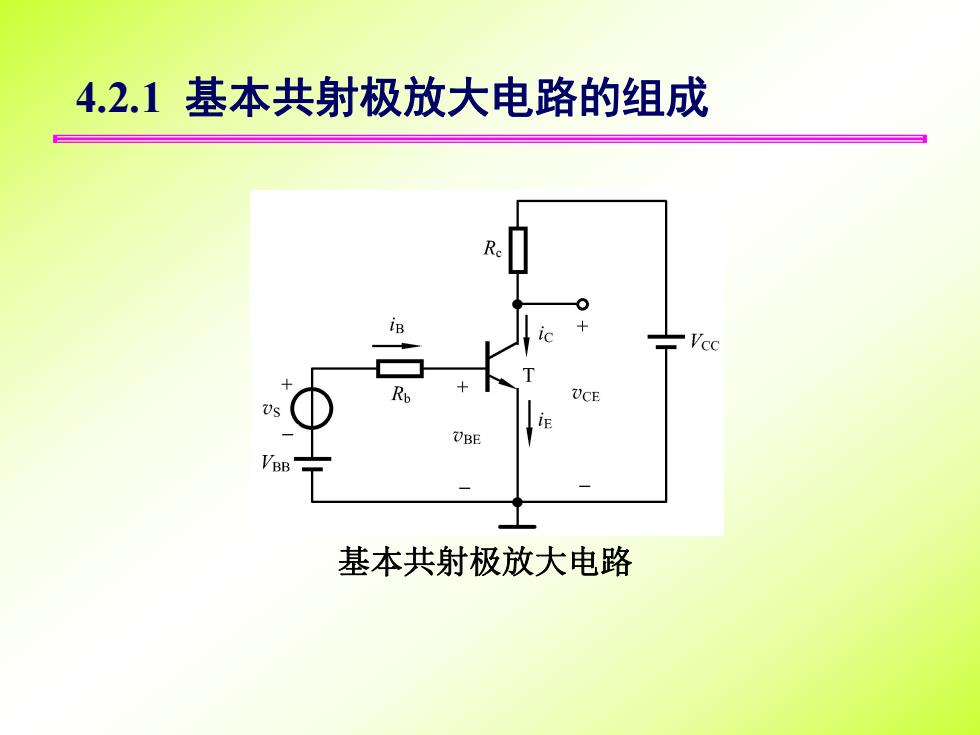

4.2.1基本共射极放大电路的组成 基本共射极放大电路
4.2.1 基本共射极放大电路的组成 基本共射极放大电路

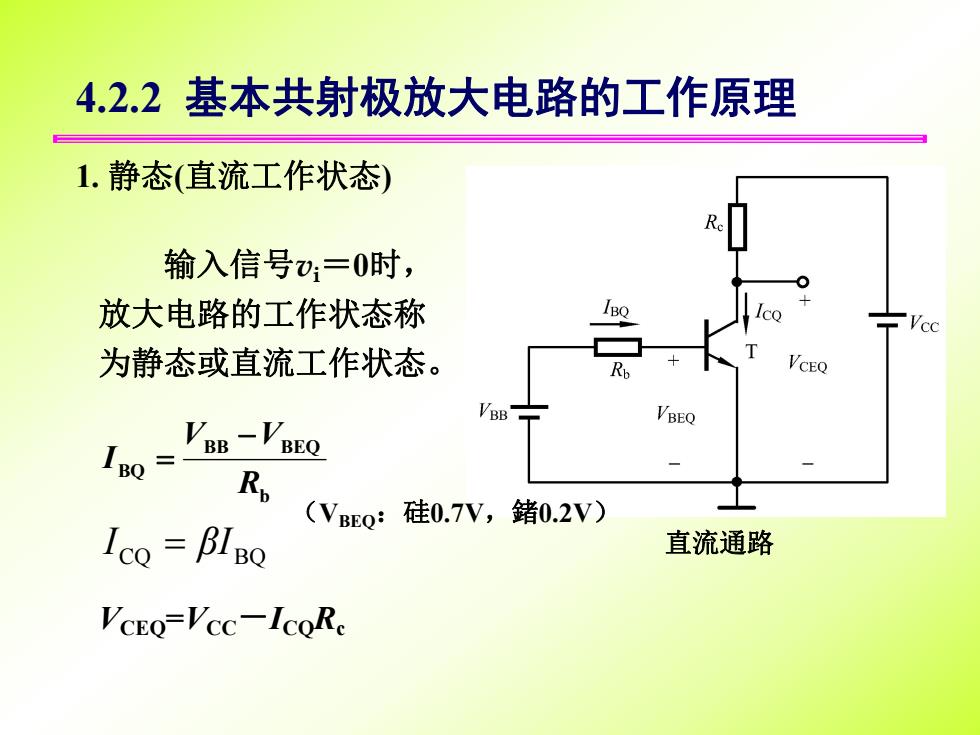

4.2.2基本共射极放大电路的工作原理 1.静态（直流工作状态） 输入信号0=0时， 放大电路的工作状态称 为静态或直流工作状态。 CEQ VBB BEQ VEB -VBEQ R (VBEQ: 硅0.7V,绪0.2V) Ico=BIBQ 直流通路 VCEO=Vcc-IcoRe
4.2.2 基本共射极放大电路的工作原理 1. 静态(直流工作状态) 输入信号vi＝0时， 放大电路的工作状态称 为静态或直流工作状态。 直流通路 b BB BEQ BQ R V V I CQ BQ I βI VCEQ=VCC－ICQRc （VBEQ：硅0.7V，鍺0.2V）
4.2.2 基本共射极放大电路的工作原理 2.动态 输入正弦信号)后，电路 将处在动态工作情况。此时， BJT各极电流及电压都将在 静态值的基础上随输入信号 作相应的变化。 交流通路 end
4.2.2 基本共射极放大电路的工作原理 2. 动态 输入正弦信号vs后，电路 将处在动态工作情况。此时， BJT各极电流及电压都将在 静态值的基础上随输入信号 作相应的变化。 交流通路 end

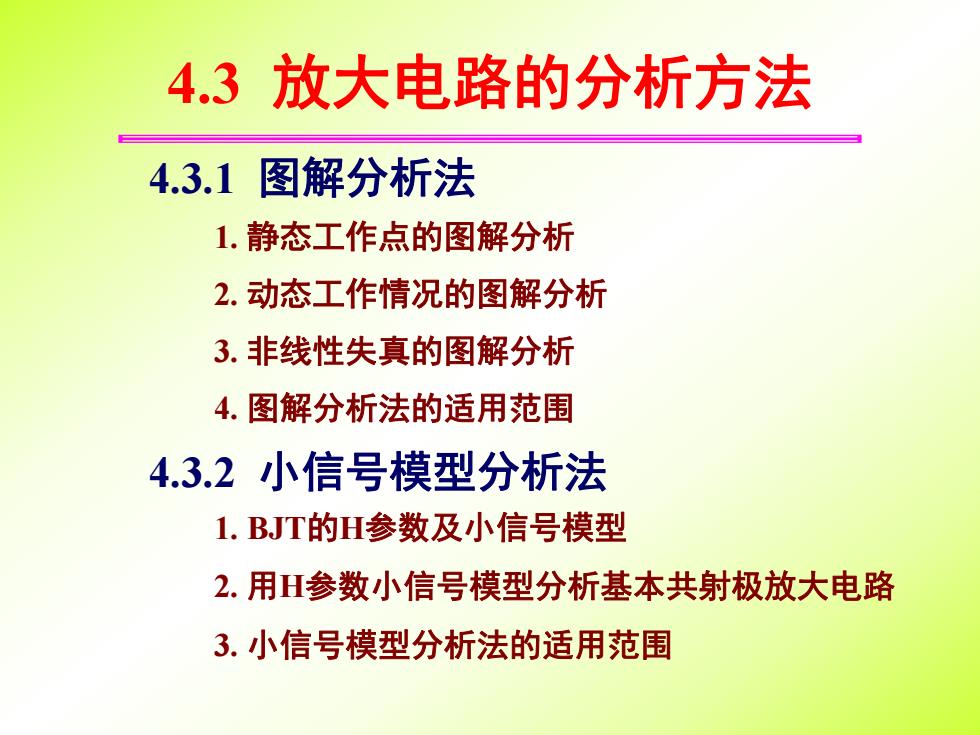

4.3放大电路的分析方法 4.3.1图解分析法 1.静态工作点的图解分析 2.动态工作情况的图解分析 3.非线性失真的图解分析 4.图解分析法的适用范围 4.3.2小信号模型分析法 1.BJT的H参数及小信号模型 2.用H参数小信号模型分析基本共射极放大电路 3.小信号模型分析法的适用范围
4.3 放大电路的分析方法 4.3.1 图解分析法 4.3.2 小信号模型分析法 1. 静态工作点的图解分析 2. 动态工作情况的图解分析 3. 非线性失真的图解分析 4. 图解分析法的适用范围 1. BJT的H参数及小信号模型 2. 用H参数小信号模型分析基本共射极放大电路 3. 小信号模型分析法的适用范围
