带传动的张紧方法： 1.调整中心距 a a 调整螺钉 滑道式张紧装置 调整螺钉 摆架式张紧装置
新疆大学专用 作者： 潘存云教授 a 调整螺钉 调整螺钉 滑道式张紧装置 摆架式张紧装置 a 带传动的张紧方法： 1.调整中心距
带传动的张紧方法： 1.调整中心距 2.采用张紧轮 3.自动张紧 销轴 自动张紧装置 张紧轮 作者：潘存云教型
新疆大学专用 作者： 潘存云教授 设计：潘存云 设计：潘存云 张紧轮 带传动的张紧方法： 1.调整中心距 2.采用张紧轮 3.自动张紧 自动张紧装置 销轴
带传动的优点： 1.适用于中心距较大的传动； 2.带具有良好的挠性，可缓和冲击、吸收振动； 3.过载时带与带轮之间会出现打滑，避免了其它零 件的损坏； 4.结构简单、成本低廉。 带传动的缺点： 1.传动的外廓尺寸较大； 2.需要张紧装置； 3.由于带的滑动，不能保证固定不变的传动比； 4.带的寿命较短； 5.传动效率较低
新疆大学专用 作者： 潘存云教授 带传动的优点： 1. 适用于中心距较大的传动； 2. 带具有良好的挠性，可缓和冲击、吸收振动； 3. 过载时带与带轮之间会出现打滑，避免了其它零 件的损坏； 4. 结构简单、成本低廉。 带传动的缺点： 1. 传动的外廓尺寸较大； 2. 需要张紧装置； 3. 由于带的滑动，不能保证固定不变的传动比； 4. 带的寿命较短； 5. 传动效率较低
应用：两轴平行、且同向转动的场合（称为开口传 动)，中小功率电机与工作机之间的动力传递。 V带传动应用最广，带速：v=5~25m/s 传动比：7 效率：≈0.90.95 作者：潘存云教

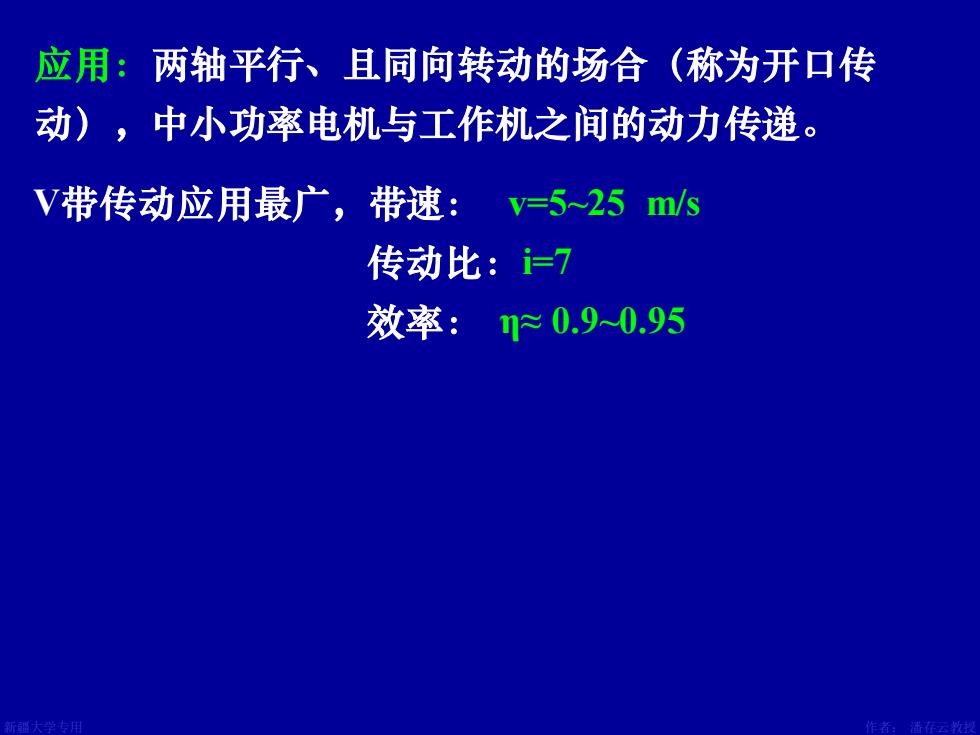

新疆大学专用 作者： 潘存云教授 应用：两轴平行、且同向转动的场合（称为开口传 动），中小功率电机与工作机之间的动力传递。 V带传动应用最广，带速： v=5~25 m/s 传动比：i=7 效率： η≈ 0.9~0.95
§13-2 带传动的受力分析 作，带 静止时，带两边的初拉力相等： F1=F2=F。 松边 F 主动轮 紧边 从动轮 传动时，由于摩擦力的作用，带两边的拉力不再相等： F1≠F2F1↑，边 F2↓松池 设带的总长不变，则紧边拉力增量和松边的拉力减量相 等： F1-F0=F0-F2→F0=(F1+F2)2
新疆大学专用 作者： 潘存云教授 设计：潘存云 §13-2 带传动的受力分析 F0 F0 F0 F0 静止时，带两边的初拉力相等： 传动时，由于摩擦力的作用，带两边的拉力不再相等： F1 = F2 = F0 为了可靠工作，带必须以一定的初拉力张紧在带轮上。 F1 ≠ F2 F1↑ ，紧边 F2 ↓松边 F1 F2 F1 F2 紧边 松边 设带的总长不变，则紧边拉力增量和松边的拉力减量相 等： F1 – F0 = F0 – F2 从动轮 主动轮 n1 n2 n1 n2 F0 = (F1 + F2 )/2 设计：潘存云
