实验3LR电路 实验仪器 计算机 电感 接口 102电阻 功率放大器 导线 电压传感器 万用表 电子学实验线路板 香蕉插头连线 实验目的 研究直流电路中电感器的行为。 实验原理 直流电压Vo加到RL串联电路上，稳态电流为： Imax =Vo/R 电流随时间按下式变化： I=Img(1-e) 式中x=LR是LR串联电路时间常数，电流达到0.5Im时间t1和t的关系为： =TIn2 2 实验内容 1.计算机设置 (1)连接计算机和接口，接通电源。 (2)分别连接2个电压传感器和功率放大器到模拟通道A、B和C,接通电源。 (3)设置采样选择为：采样频率等于10000Hz。开始条件是模拟通道C电压通过0伏， 停止条件为采样时间达到0.02秒。 (4)设置信号发生器使它能输出50.00Hz3.00V方波交流信号。 2.仪器设置 在电子学实验线路板选用合适部件按图3连线，接通电源。 3.记录数据 (1)利用万用表测量并记录电感和电阻器电阻

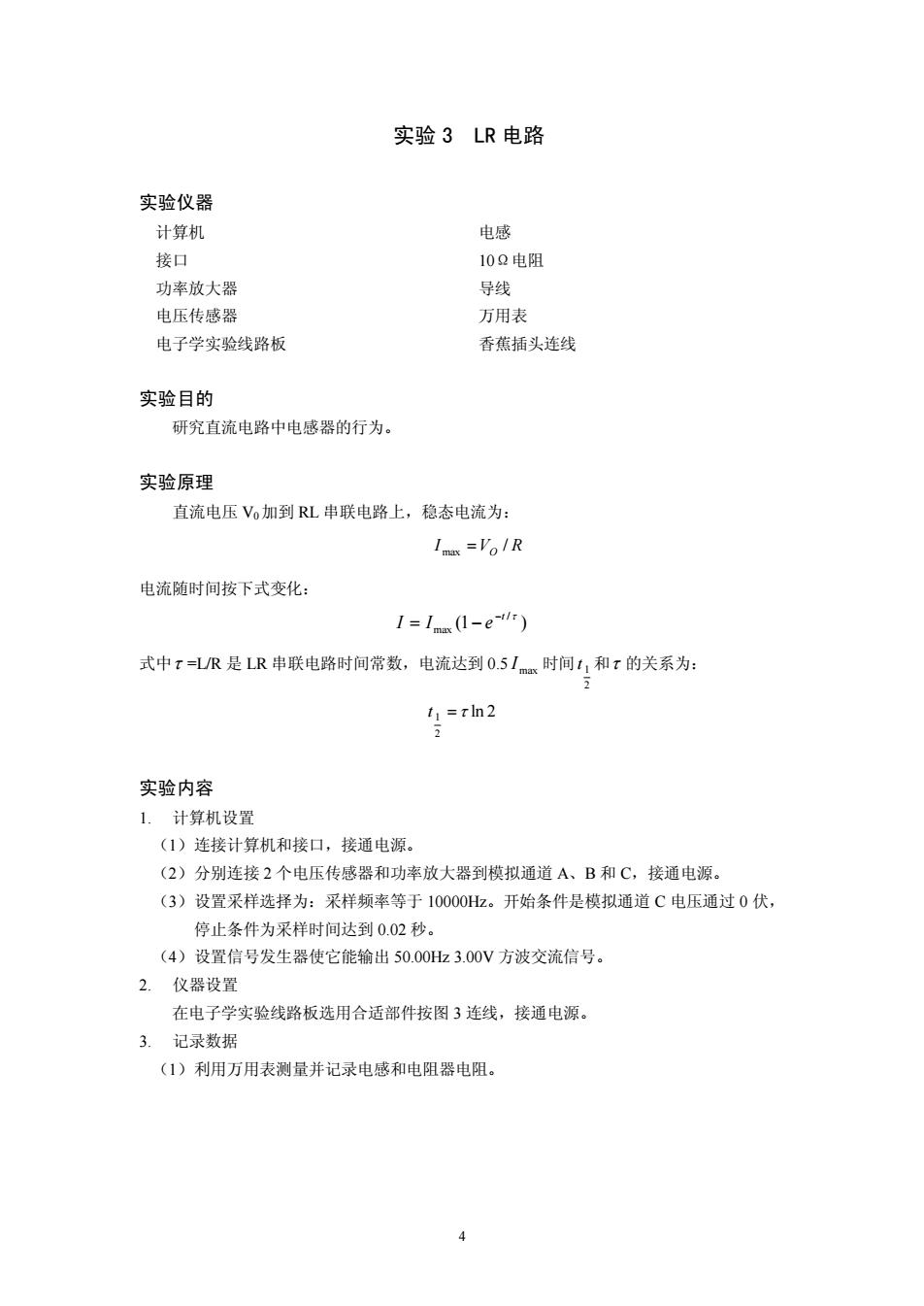

4 实验 3 LR 电路 实验仪器 计算机 接口 功率放大器 电压传感器 电子学实验线路板 电感 10Ω电阻 导线 万用表 香蕉插头连线 实验目的 研究直流电路中电感器的行为。 实验原理 直流电压 V0加到 RL 串联电路上，稳态电流为： I max =VO / R 电流随时间按下式变化： (1 ) / max t t I I e - = - 式中t =L/R 是 LR 串联电路时间常数，电流达到 0.5 max I 时间 2 1 t 和t 的关系为： ln 2 2 1 t =t 实验内容 1. 计算机设置 （1）连接计算机和接口，接通电源。 （2）分别连接 2 个电压传感器和功率放大器到模拟通道 A、B 和 C，接通电源。 （3）设置采样选择为：采样频率等于 10000Hz。开始条件是模拟通道 C 电压通过 0 伏， 停止条件为采样时间达到 0.02 秒。 （4）设置信号发生器使它能输出 50.00Hz 3.00V 方波交流信号。 2. 仪器设置 在电子学实验线路板选用合适部件按图 3 连线，接通电源。 3. 记录数据 （1）利用万用表测量并记录电感和电阻器电阻
(2)点击“ON”按钮，接通信号发 Channel A 生器。 (3)点击“REC”按钮，数据图标RUN#1 立即出现在设置窗口中。 22mH 4.数据分析 点击“Smart Cursor”按钮，利用鼠标， 在图形显示窗口测量并记录电阻器峰值电 Channel B Power Amplifier 100 压，峰值电压的时间，半极大值电压时间 和达到半极大值化的时间，计算x。 讨论思考题 图3 1.试比较LR串联电路时间常数理论值 和实验测量值。 2.利用图形显示窗口中显示的三张图， 测量有关数据验证克希荷夫环路定 律
5 （2）点击“ON”按钮，接通信号发 生器。 （3）点击“REC”按钮，数据图标 RUN#1 立即出现在设置窗口中。 4. 数据分析 点击“Smart Cursor”按钮，利用鼠标， 在图形显示窗口测量并记录电阻器峰值电 压，峰值电压的时间，半极大值电压时间 和达到半极大值化的时间，计算t 。 讨论思考题 1. 试比较 LR 串联电路时间常数理论值 和实验测量值。 2. 利用图形显示窗口中显示的三张图， 测量有关数据验证克希荷夫环路定 律。 图 3 Power Amplifier 10Ω 22mH Channel B Channel A
