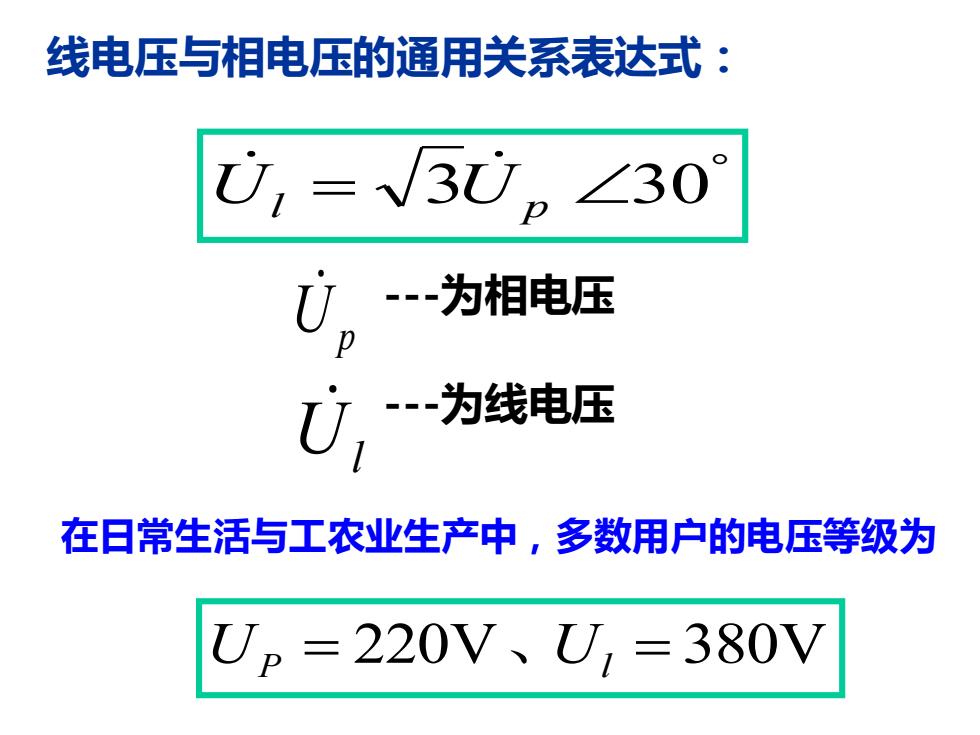

线电压与相电压的通用关系表达式： 0,=V30。∠30 ),为相电压 U, -为线电压 在日常生活与工农业生产中，多数用户的电压等级为 Up=220V、U,=380V
线电压与相电压的通用关系表达式： U l = 3U p 30 Ul Up -为相电压 -为线电压 在日常生活与工农业生产中，多数用户的电压等级为 UP = 220V、 Ul = 380V
B URC=UBY u BC Uc =Ucz 三角形接法 特点：线电压=相电压
CA CZ BC BY AB AX U U U U U U = = = Ul Up = 三角形接法 A • CA u A X Y C B Z AB u BC u C B • • 特点：线电压=相电压
负载也有两种接法： A B 星形接法 三角形接法 对称星形负载和三角形负载： 以上有关线电压和相电压的关系 同样适用
对称星形负载和三角形负载： 以上有关线电压和相电压的关系 星形接法 A C B N Z Z Z 三角形接法 A C B Z Z Z • • • 负载也有两种接法: 同样适用

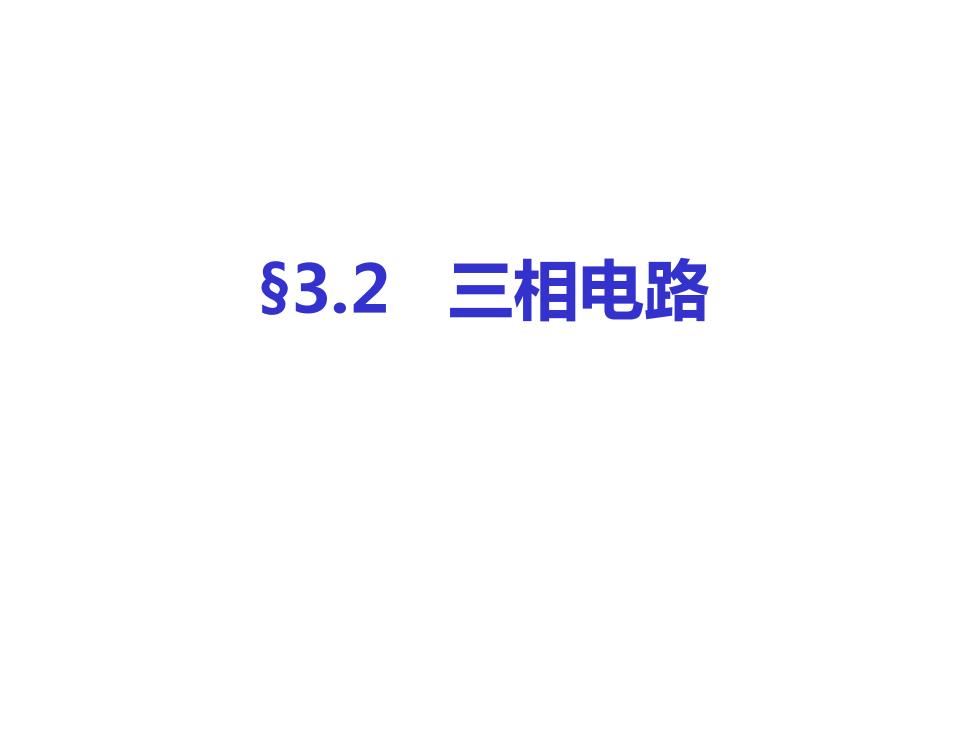

§3.2： 三相电路
§3.2 三相电路

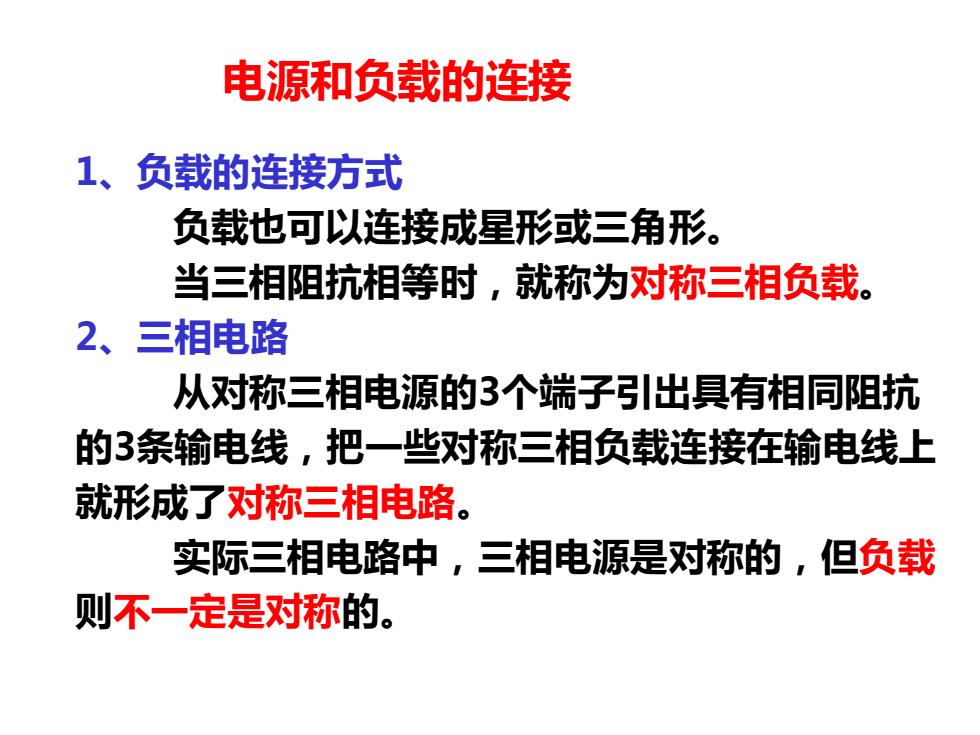

电源和负载的连接 1、负载的连接方式 负载也可以连接成星形或三角形。 当三相阻抗相等时，就称为对称三相负载。 2、三相电路 从对称三相电源的3个端子引出具有相同阻抗 的3条输电线，把一些对称三相负载连接在输电线上 就形成了对称三相电路。 实际三相电路中，三相电源是对称的，但负载 则不一定是对称的
电源和负载的连接 1、负载的连接方式 负载也可以连接成星形或三角形。 当三相阻抗相等时，就称为对称三相负载。 2、三相电路 从对称三相电源的3个端子引出具有相同阻抗 的3条输电线，把一些对称三相负载连接在输电线上 就形成了对称三相电路。 实际三相电路中，三相电源是对称的，但负载 则不一定是对称的
