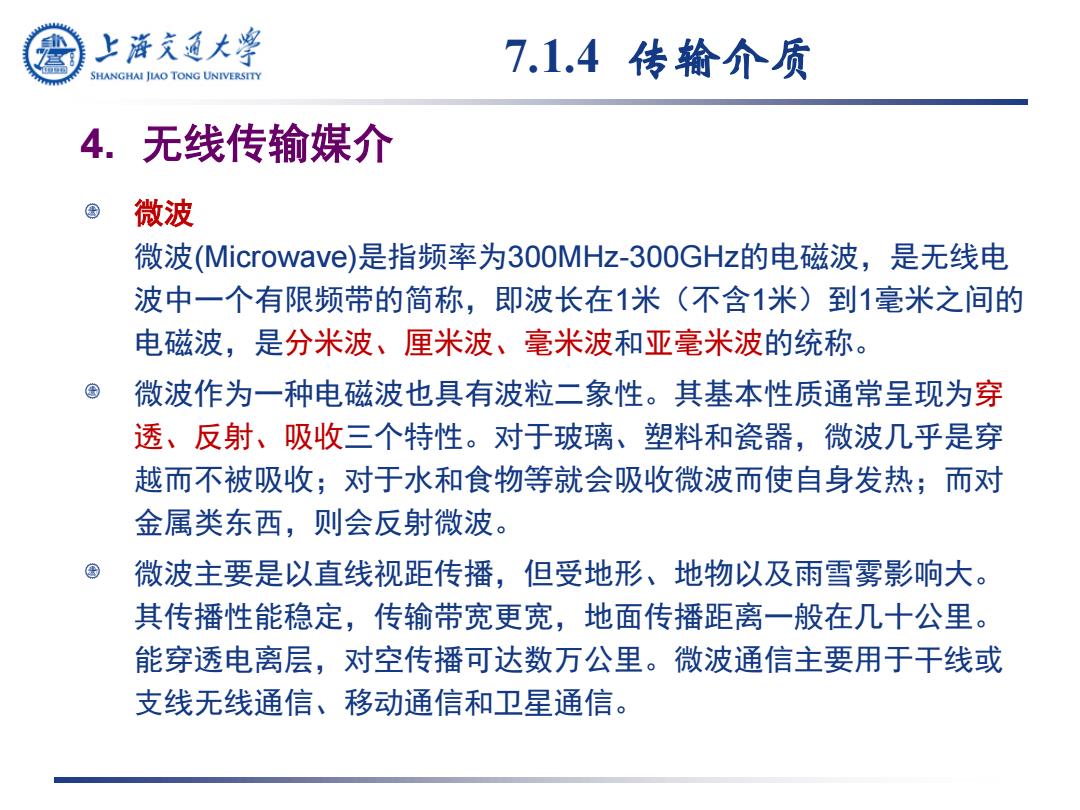

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.4传输介质 4.无线传输媒介 微波 微波(Microwave)是指频率为300MHz-300GHz的电磁波，是无线电 波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的 电磁波，是分米波、厘米波、毫米波和亚毫米波的统称。 微波作为一种电磁波也具有波粒二象性。其基本性质通常呈现为穿 透、反射、吸收三个特性。对于玻璃、塑料和瓷器，微波几乎是穿 越而不被吸收；对于水和食物等就会吸收微波而使自身发热；而对 金属类东西，则会反射微波。 微波主要是以直线视距传播，但受地形、地物以及雨雪雾影响大。 其传播性能稳定，传输带宽更宽，地面传播距离一般在几十公里。 能穿透电离层，对空传播可达数万公里。微波通信主要用于干线或 支线无线通信、移动通信和卫星通信
4. 无线传输媒介 微波 微波(Microwave)是指频率为300MHz-300GHz的电磁波，是无线电 波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的 电磁波，是分米波、厘米波、毫米波和亚毫米波的统称。 微波作为一种电磁波也具有波粒二象性。其基本性质通常呈现为穿 透、反射、吸收三个特性。对于玻璃、塑料和瓷器，微波几乎是穿 越而不被吸收；对于水和食物等就会吸收微波而使自身发热；而对 金属类东西，则会反射微波。 微波主要是以直线视距传播，但受地形、地物以及雨雪雾影响大。 其传播性能稳定，传输带宽更宽，地面传播距离一般在几十公里。 能穿透电离层，对空传播可达数万公里。微波通信主要用于干线或 支线无线通信、移动通信和卫星通信。 7.1.4 传输介质

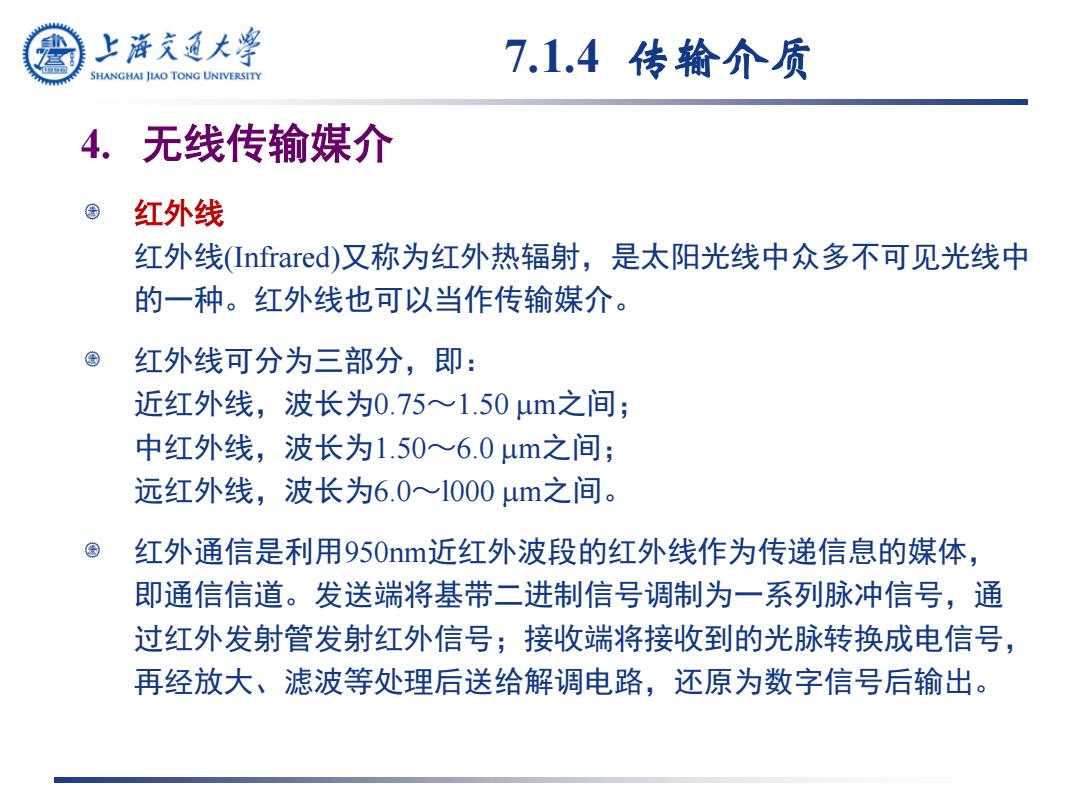

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 7.1.4传输介质 4.无线传输媒介 红外线 红外线(Infrared)又称为红外热辐射，是太阳光线中众多不可见光线中 的一种。红外线也可以当作传输媒介。 红外线可分为三部分，即： 近红外线，波长为0.751.50um之间； 中红外线，波长为1.50~6.0μm之间； 远红外线，波长为6.0~l000um之间。 红外通信是利用950m近红外波段的红外线作为传递信息的媒体， 即通信信道。发送端将基带二进制信号调制为一系列脉冲信号，通 过红外发射管发射红外信号；接收端将接收到的光脉转换成电信号， 再经放大、滤波等处理后送给解调电路，还原为数字信号后输出
4. 无线传输媒介 红外线 红外线(Infrared)又称为红外热辐射，是太阳光线中众多不可见光线中 的一种。红外线也可以当作传输媒介。 红外线可分为三部分，即： 近红外线，波长为0.75～1.50 m之间； 中红外线，波长为1.50～6.0 m之间； 远红外线，波长为6.0～l000 m之间。 红外通信是利用950nm近红外波段的红外线作为传递信息的媒体， 即通信信道。发送端将基带二进制信号调制为一系列脉冲信号，通 过红外发射管发射红外信号；接收端将接收到的光脉转换成电信号， 再经放大、滤波等处理后送给解调电路，还原为数字信号后输出。 7.1.4 传输介质

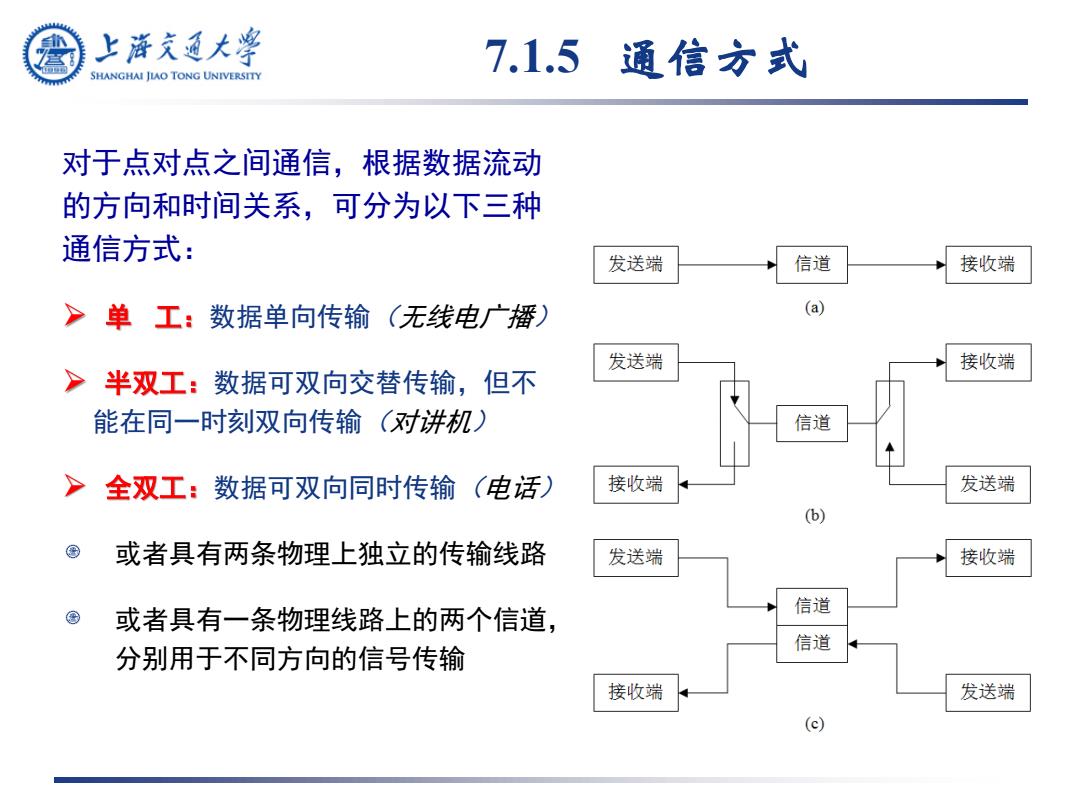

上游充通大学 7.1.5 通信方式 SHANGHAI JLAO TONG UNIVERSITY 对于点对点之间通信，根据数据流动 的方向和时间关系，可分为以下三种 通信方式： 发送端 信道 接收端 >单工：数据单向传输 （无线电广播） (a) 发送端 接收端 >半双工：数据可双向交替传输，但不 能在同一时刻双向传输（对讲机） 信道 > 全双工：数据可双向同时传输（电话） 接收端 发送端 (b) © 或者具有两条物理上独立的传输线路 发送端 接收端 或者具有一条物理线路上的两个信道， 信道 信道 分别用于不同方向的信号传输 接收端 发送端 (c)
7.1.5 通信方式 对于点对点之间通信，根据数据流动 的方向和时间关系，可分为以下三种 通信方式： 单 工：数据单向传输（无线电广播） 半双工：数据可双向交替传输，但不 能在同一时刻双向传输（对讲机） 全双工：数据可双向同时传输（电话） 或者具有两条物理上独立的传输线路 或者具有一条物理线路上的两个信道， 分别用于不同方向的信号传输

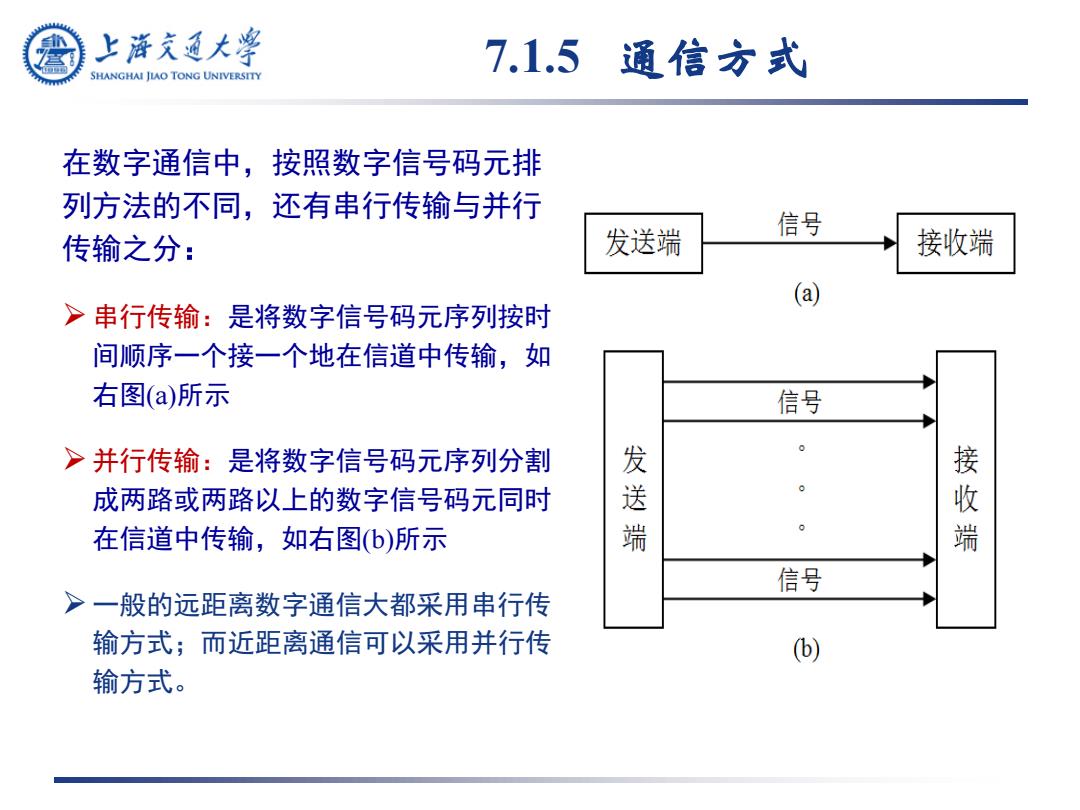

上游充通大学 7.1.5 通信方式 SHANGHAI JLAO TONG UNIVERSITY 在数字通信中，按照数字信号码元排 列方法的不同，还有串行传输与并行 传输之分： 发送端 信号 接收端 (a) >串行传输：是将数字信号码元序列按时 间顺序一个接一个地在信道中传输，如 右图(a)所示 信号 > 并行传输：是将数字信号码元序列分割 发 成两路或两路以上的数字信号码元同时 送 端 接收端 在信道中传输，如右图(b)所示 信号 >一般的远距离数字通信大都采用串行传 输方式；而近距离通信可以采用并行传 (b) 输方式
7.1.5 通信方式 在数字通信中，按照数字信号码元排 列方法的不同，还有串行传输与并行 传输之分： 串行传输：是将数字信号码元序列按时 间顺序一个接一个地在信道中传输，如 右图(a)所示 并行传输：是将数字信号码元序列分割 成两路或两路以上的数字信号码元同时 在信道中传输，如右图(b)所示 一般的远距离数字通信大都采用串行传 输方式；而近距离通信可以采用并行传 输方式

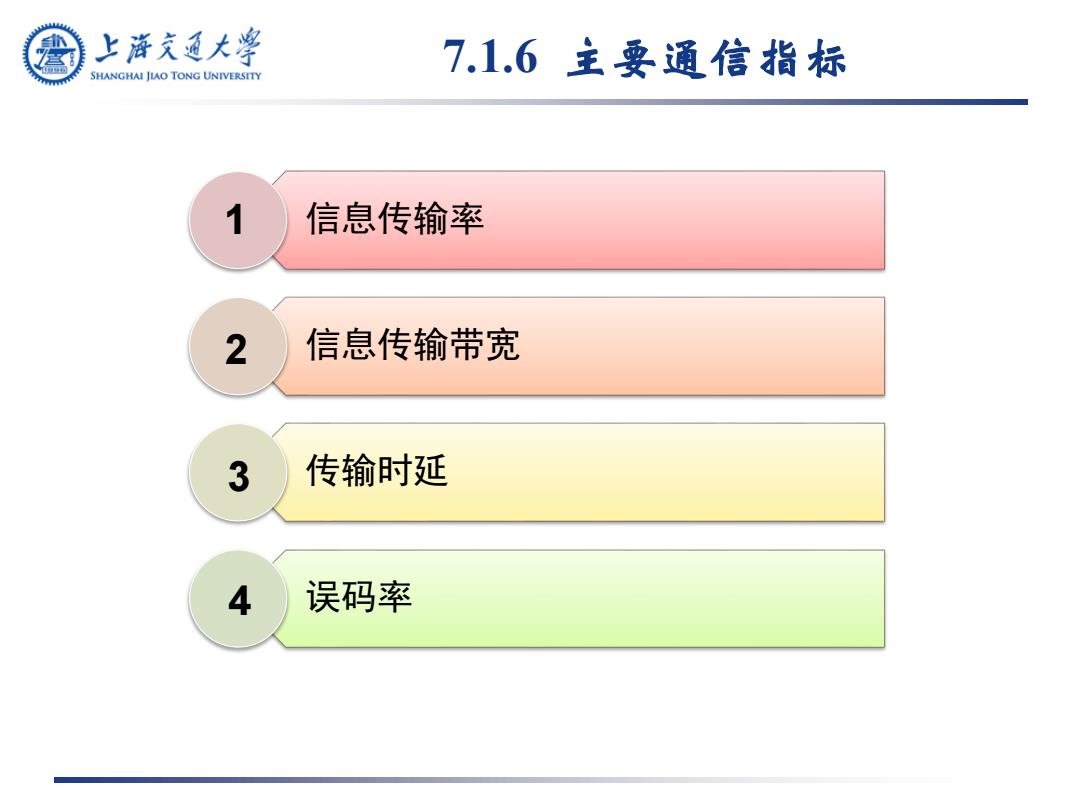

上游充通大学 7.1.6主要通信指标 SHANGHAI JLAO TONG UNIVERSITY 1 信息传输率 2 信息传输带宽 3 传输时延 4 误码率
7.1.6 主要通信指标 信息传输率 信息传输带宽 传输时延 误码率 1 2 3 4
