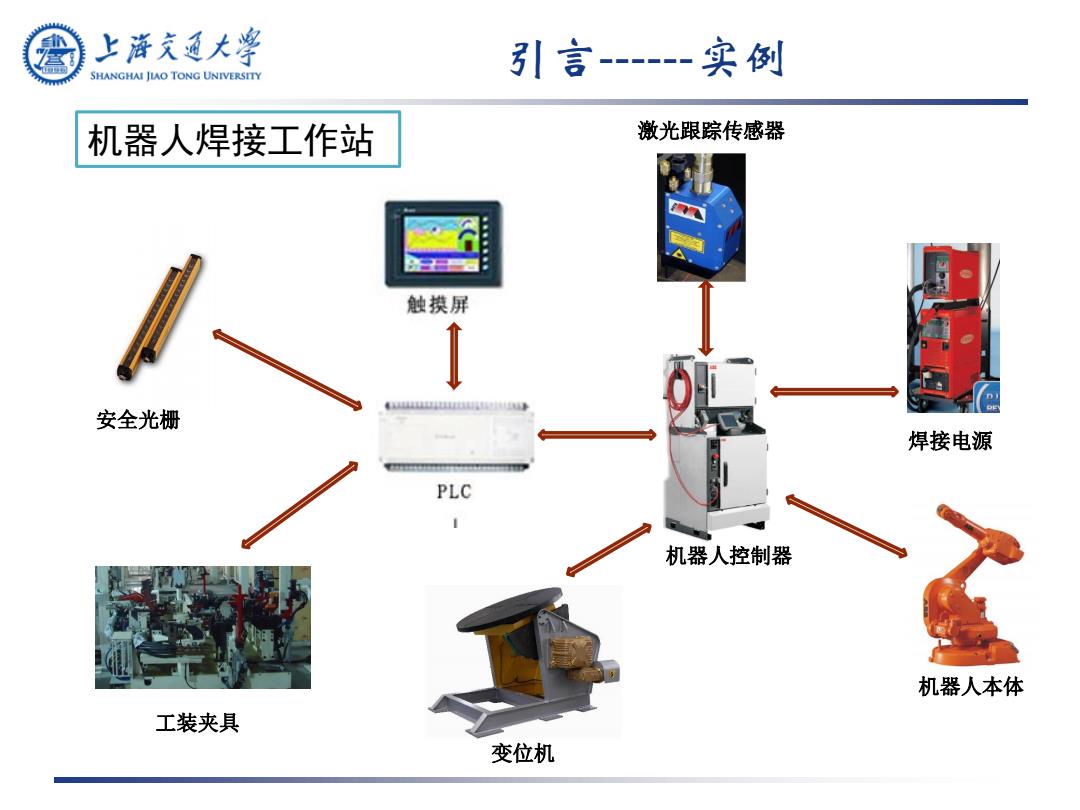

上游充通大学 引言--实例 SHANGHAI JLAO TONG UNIVERSITY 机器人焊接工作站 激光跟踪传感器 触摸屏 安全光栅 焊接电源 PLC 机器人控制器 机器人本体 工装夹具 变位机
引言------实例 机器人焊接工作站 安全光栅 工装夹具 变位机 激光跟踪传感器 机器人本体 焊接电源 机器人控制器
上浒充通大学 引言-实例 SHANGHAI JLAO TONG UNIVERSITY 触摸屏 通信方式：/O 安全光栅 通信内容：安全状态 5 通信方式：总线 DeviceNet 通信内容：传感器 PLC 工装夹具 状态、气缸动作
引言------实例 安全光栅 工装夹具 通信方式：总线 DeviceNet 通信内容：传感器 状态、气缸动作
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 引言--实例 激光跟踪传感器 总线 通信方式：串口 通信方式： 通信内容：偏差量 通信内容：焊接参数 Profibus 焊接电源 通信方式：VO脉冲 机器人控制器 编码器 通信内容： 通信方式：高速总线 通信内容：编码器 读数 变位机 读数 机器人本体
引言------实例 变位机 激光跟踪传感器 机器人本体 焊接电源 机器人控制器
上游充通大粤 引言--实例 SHANGHAI JLAO TONG UNIVERSITY USB 通信方式：以太网/总线/串口 PLC 通信内容：控制信息、 状态信息、过程信息、 报警信息 机器人控制器
引言------实例 机器人控制器 通信方式：以太网/总线/串口 通信内容：控制信息、 状态信息、过程信息、 报警信息 USB
上游充通大学 7.1.1通信条统 SHANGHAI JLAO TONG UNIVERSITY >通信 信息的传输与交换。 >当今信息社会，高度发展的通信技术使人们视天涯如咫 尺；四通八达的宽带网络能把你的视野带到世界任何一 个角落，这一切都得益于数字化通信技术的高速发展。 >通信技术不仅渗透到人们的生活中，也早已渗透到工业 生产领域的各行各业。 > 在制造业的生产过程控制中，通信技术已经与传感技术、 计算机技术、网络技术等相结合，成为工业制造过程中 的高级“神经中枢
7.1.1 通信系统 通信——信息的传输与交换。 当今信息社会，高度发展的通信技术使人们视天涯如咫 尺；四通八达的宽带网络能把你的视野带到世界任何一 个角落，这一切都得益于数字化通信技术的高速发展。 通信技术不仅渗透到人们的生活中，也早已渗透到工业 生产领域的各行各业。 在制造业的生产过程控制中，通信技术已经与传感技术、 计算机技术、网络技术等相结合，成为工业制造过程中 的高级“神经中枢
