华北电力大学 2、 电力系统正在发生着深刻变化 当代电网越来越复杂，新的电能质量问题 不断出现 %世界能源危机已迫在眉睫，可再生能源利用已成必然趋势。新 能源电网正在形成一（亦称第三代电网） ?自然环境的变化、迫使人类要增强应对和抵御突发灾害的能力 。新一代电力系统将如何发展一要求输电网更加坚强，配电网灵 活互动，具有信息化，智慧型… 冬提出分布式电源和微电网结构与主电网相辅相成 NORTH CHINA ELECTRIC POWER UNIVERSITY

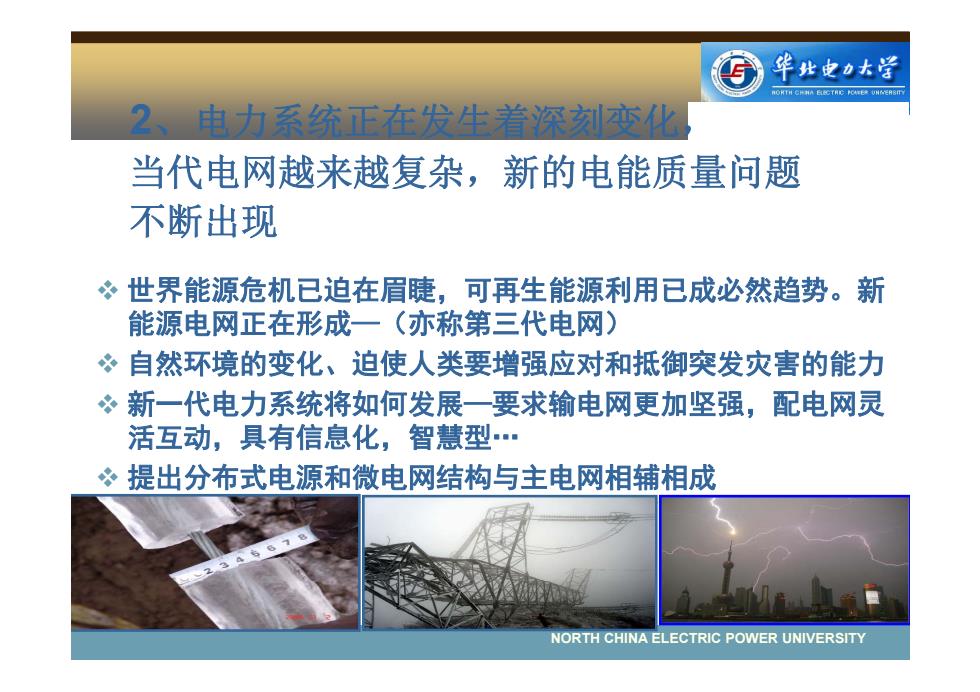

2、电力系统正在发生着深刻变化， 当代电网越来越复杂，新的电能质量问题 不断出现 世界能源危机已迫在眉睫，可再生能源利用已成必然趋势。新 能源电网正在形成—（亦称第三代电网） 自然环境的变化、迫使人类要增强应对和抵御突发灾害的能力 新一代电力系统将如何发展—要求输电网更加坚强，配电网灵 活互动，具有信息化，智 型慧 … 提出分布式电源和微电网结构与主电网相辅相成 NORTH CHINA ELECTRIC POWER UNIVERSITY
华升史力大学 1)建设大电力系统 (BULK POWER SYSTEM )仍将继续 对电力的依赖越来越强！ 电力系统包括发电机、负载和连 接阻抗，是极其独特的自成一体 的人造动态系统。任意一点的电 压、电流或者阻抗发生变化，都 将引起系统其他各点参数的变化。 太的电力网路是20世纪最伟大的1程 美国工程院 NORTH CHINA ELECTRIC POWER UNIVERSITY
1）建设大电力系统 （BULK POWER SYSTEM）仍将继续 电力系统包括发电机、负载和连 接阻抗，是极其独特的自成一体 的人造动态系统。任意一点的电 压、电流或者阻抗发生变化，都 将引起系统其他各点参数的变化。 NORTH CHINA ELECTRIC POWER UNIVERSITY
中国电网将成为世界上最复杂的交直流互联大电网■ 华共皮力大学 国家科技部也提出了建设“坚强智能电网”的长远年务 如何保障其安全稳定、经济优质运行是极具挑战性的重大课题！ 新疆 调华北 西北 西藏 台 750千伏交流 土600千伏直流 -士800千优直流 南方电网 NO HINA ELECTRIC POWER UNIVERSITY 海南
中国电网将成为世界上最复杂的交直流互联大电网，呼盟 国家科技部也提出了建设 “坚强智能电网 ”的长远任务东北 宝清 宝清 哈尔滨 乌北变 吉林 玛纳斯 国家科技部也提出了建设 “坚强智能电网 ”的长远任务 。 如何保障其安全稳定、经济优质运行是极具挑战性的重大课题！ 华 北 铁岭 阜新 本溪 准东 安西 哈密变 吐鲁番变 西山变 东郊变 奎屯变 霍城变 新疆 高岭背靠背 华 北 北京东 济南 蒙西煤电 唐山 青岛 沿海核电 西北 永登 白银 张掖 晋东南煤电 天津 石家庄 陕北煤电 徐州 南阳 华 东 上海 南京 连云港 沿海核电 西安东 西北 西宁 宝鸡 兰州东 西藏 川渝 灵宝背靠背 华中 雅龙江梯级 金华 长沙 乐山 恩施 南昌 沿海核电 重庆 温州 西藏 川渝 三峡/葛洲坝 台 湾 沿海核电 泉州 赣州 昆西北 罗平 天生桥 安顺 贵阳 柳东 贺州 金安桥水电 大朝山水电 北郊 广州 深圳 博罗 罗洞 兴仁 图 例 500千伏交流 ±500千伏直流 750千伏交流 NORTH CHINA ELECTRIC POWER UNIVERSITY 南方电网 海南 平果 茂名 江门 罗洞 广州 深 沿海核电 3 ±800千伏直流
华北史力大学 发电与装机容量目前均居世界第2位 ·中国正处于全面建设小康社会和构建社会主义和谐社会新的历 史时期，工业化、城镇化进程不断加快，电力需求增长迅速。 。“十一五”期间年均增长 13.2 率预计约为10%左右， 已达到9亿千瓦，人均电 量由500W增长到600W。 2亿kW 2000 2010 NORTH CHINA ELECTRIC POWER UNIVERSITY
发电与装机容量目前均居世界第 2 位 中国正处于全面建设小康社会和构建社会主义和谐社会新的历 史时期，工业化、城镇化进程不断加快，电力需求增长迅速。 “十一五”期间年均增长 9.6 亿kW 13 2 亿kW 率预计约为10％左右， 已达 到 9亿千瓦，人均 电 6.8 亿kW 8.6 亿kW 13.2 亿kW 到 亿千 人均 量由500W增长到600W 。 3.2 亿kW 3.2 亿kW 2000 2010 2020 NORTH CHINA ELECTRIC POWER UNIVERSITY
华力大学 特高压电网构建方式 HAECTH PCAEE UNMERBITY DC:2.8GW 东北 华北-华中-华东特 高压同步电网是“团状” 结构，改变了东北-华 华北 西北 北-华中同步电网那种 稳定性相对较差的长链 西北 式电网结构，在电网结 DC:2.2GW 构上就保证了系统具有 华中 华东 较高的安全稳定水平。 提出了建立2纵2横的特 DC:3GW 高压电网任务。 南方 NORTH CHINA ELECTRIC POWER UNIVERSITY
特高压电网构建方式 东北 DC: 2.8GW 华北-华中-华东特 高压同步电网是“团状” 西北 西北 华北 高压同步电网是 团状 结构，改变了东北-华 北-华中同步电网那种 稳定性相对较差的长链 西北 DC: 2.2GW 华中 华东 式电网结构，在电网结 构上就保证了系统具有 DC: 3GW 较高的安全稳定水平。 提出了建立2纵2横的特 高压电网任务 南方 。 NORTH CHINA ELECTRIC POWER UNIVERSITY
