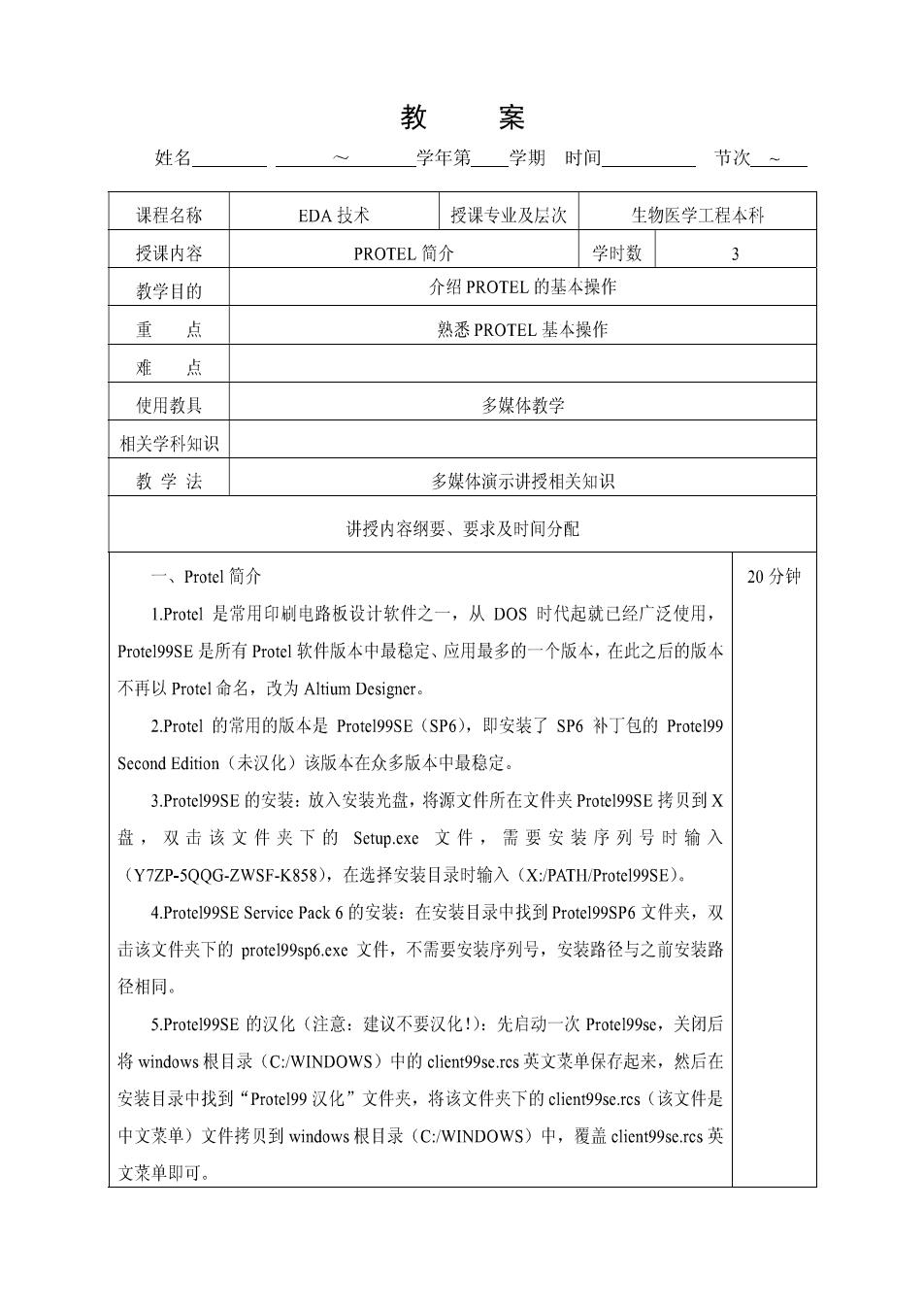

教 案 姓名」 学年第学期时间 节次一 课程名称 EDA技术 授课专业及层次 生物医学工程本科 授课内容 PROTEL简介 学时数 3 教学目的 介绍PROTEL的基本操作 重点 熟悉PROTEL基本操作 难点 使用教具 多煤体教学 相关学科知识 教学法 多媒休演示讲授相关知识 讲授内容纲要、要求及时间分而 一、Protel简介 20分钟 1.Protel是常用印制电路板设计软件之一，从DOS时代起就已经广泛使用， Prote199SE是所有Prote软件版本中最稳定、应用最多的一个版本，在此之后的版本 不再以Protel命名，改为Altium Designer. 2.Protel的常用的版本是Prote99SE(SP6),即安装了SP6补丁包的Prote99 Second Edition(未汉化)该版本在众多版本中最稳定。 3.Prote199SE的安装：放入安装光盘，将源文件所在文件夹Prote99SE拷贝到X 盘，双击该文件夹下的Scup.cxc文件，需要安装序列号时输入 (Y7ZP-5QQG-ZWSF-K858),在选择安装目录时输入(X:PATH/Prote99SE)。 4.Protel99 SE Service Pack6的安装：在安装目录中找到Protel99SP6文件夹，双 击该文件夹下的protel99sp6.cxc文件，不需要安装序列号，安装路径与之前安装路 径相同。 5.Protel99sE的汉化（注意：建议不要汉化：）：先启动一次Protel99se,关闭后 将windows根目录(C:WINDOWS)中的client99sc.rcs英文菜单保存起来，然后在 安装目录中找到“Prote99汉化”文件夹，将该文件夹下的client99sc.rcs(该文件是 中文菜单)文件拷贝到windows根目录(C:/WINDOWS)中，覆盖client99se.rs英 文菜单即可
二、Prote Design System包括以下内容： 10分钟 l.SC一Advanced Schematic:用来绘制电路原理图及编译网络表文件： 2.LlB- -Advanced Library Edit:用来编辑元件库和新建元件库： 3.PFw一一Advanced PCB Design:用来设计印制电路板图，PCB一一Printed Circuit Board. 4.Advanced PLD/FPGA Design:用来设计PLD(Programmable Logic Device, 可编程逻辑器件)和FPGA(Field Programmable Array可编程场效应管阵列)应用 布尔逻辑函数（布尔表达式）、状态值和真值表，编译成“熔丝文件”，制作成有自 已特有功能的PLD和FPGA. 5.其他的模拟程序：如类比电路模拟器(Analog Simulator)、数字电路模拟器 Digital Simulator)及混合信号模拟器(Mixed Signal Simulator): 优点：软件模拟（仿真）功能，克服了研制时间长、人为因素大的缺点： 缺点：电路原理图仿真。 解决方法：PSPICE专用软件，不但能模拟电路原理图，而且能模拟印制电路板 g 三、Protel的特点： 10分钟 l.Advanced Schematic可产生单张式电路图(Single Sheet),多重式电路图 (Multiple Sheet)及层次式电路图(Hierarchical Sheet): 2,电路图纸分成三大类 英制：A(8X10)、B(10X15)、C(15X20)、D(20X32)及E(平方英寸) 公制：A0、A1、A2、A3、A4 用户自定义：最大165平方厘米 3使用图纸边框样本，也可自定义图纸边框或图纸标题栏。 4.可提供一些特殊字符串（功能变量），如果将这些功能变量置于电路图中，则 在打印时会转化为相应的值或名称。 5.提供图件自动线性矩阵排列放置，以便快速又准确的排列图件， 6对于零散的图件，提供图件排列整齐的对齐和分散工具。 7.提供电路法则检测(ERC),可以快速确认电路是否有严重错误。 四、Protel的设计流程： 5分钟

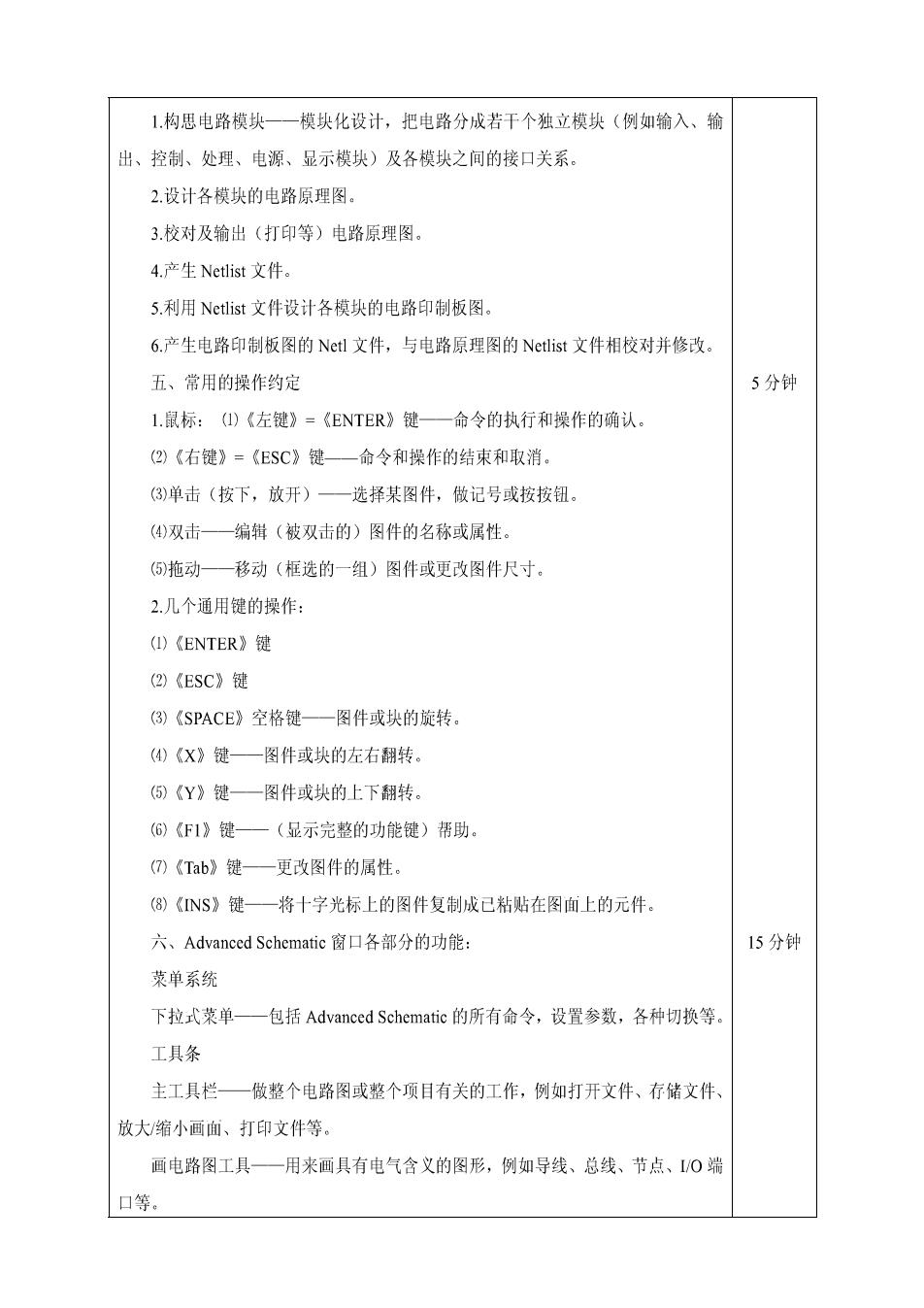

1构思电路模块一模块化设计，把电路分成若干个独立模块（例如输入、输 出、控制、处理、电源、显示模块)及各棋块之间的接口关系。 2.设计各模块的电路原理图。 3.校对及输出（打印等）电路原理图。 4.产生Netlist文件. 5.利用Netlist文件设计各模块的电路印制板图 6.产生电路印制板图的Netl文件，与电路原理图的Netlist文件相校对并修改。 五、常用的操作约定 5分钟 1.鼠标：()《左键》=《ENTER》键一命令的执行和操作的确认。 (②)《右键》=《ESC》键一命令和操作的结束和取消， (③)单击（按下，放开）一选择某图件，做记号或按按钮 (④双击—编辑（被双击的）图件的名称或属性。 (⑤)拖动—移动（框选的一组）图件或更改图件尺寸。 2.几个通用健的操作： ()《ENTER》键 (2)《ESC》键 3)《SPACE》空格键—图件或块的旋转， ④《X》键—图件或块的左右翻转。 (⑤《Y》键一图件或块的上下翻转， (⑥)《F1》篷一（显示完整的功能健）帮助。 ()《Tab》键一更改图件的属性. (⑧)《NS》键一将十字光标上的图件复制成已粘贴在图面上的元件 六、Advanced Schematic窗口各部分的功能： 15分钟 荣单系统 下拉式荣单 一包括Advanced Schematic的所有命令，设置参数，各种切换等 工具条 主工具栏一做整个电路图或整个项目有关的工作，例如打开文件、存储文件、 放大缩小画面、打印文件等 画电路图工具一用来画具有电气含义的图形，例如导线、总线、节点、【0端 口等
