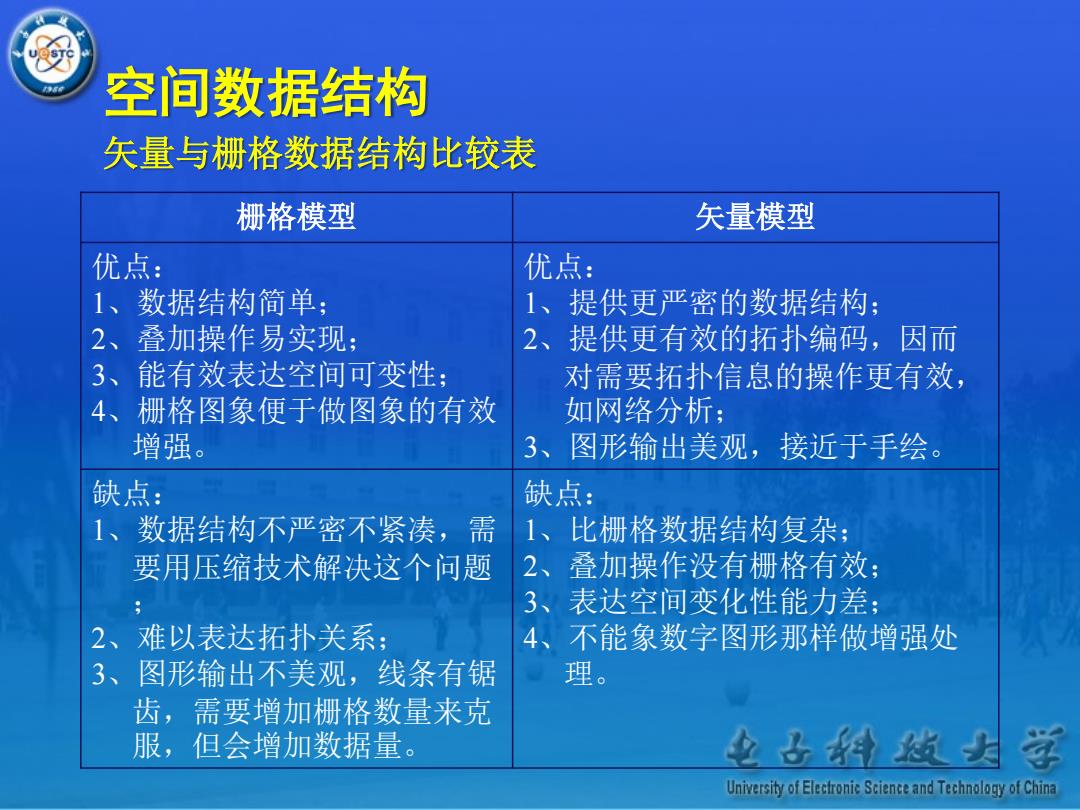

空间数据结构 矢量与栅格数据结构比较表 栅格模型 矢量模型 优点： 优点： 1、数据结构简单： 1、提供更严密的数据结构 2、叠加操作易实现： 2、提供更有效的拓扑编码，因而 3、能有效表达空间可变性： 对需要拓扑信息的操作更有效， 4、 栅格图象便于做图象的有效 如网络分析： 增强。 3、图形输出美观，接近于手绘。 缺点： 缺点： 1、数据结构不严密不紧凑，需 1、比栅格数据结构复杂： 要用压缩技术解决这个问题 2、叠加操作没有栅格有效： 3、 表达空间变化性能力差； 2、 难以表达拓扑关系 4、 不能象数字图形那样做增强处 3、 图形输出不美观，线条有锯 理。 齿，需要增加栅格数量来克 服，但会增加数据量。 丝凸阳线上 University ofEeron cnand Technologyof China
矢量与栅格数据结构比较表 栅格模型 矢量模型 优点： 1、数据结构简单； 2、叠加操作易实现； 3、能有效表达空间可变性； 4、栅格图象便于做图象的有效 增强。 优点： 1、提供更严密的数据结构； 2、提供更有效的拓扑编码，因而 对需要拓扑信息的操作更有效， 如网络分析； 3、图形输出美观，接近于手绘。 缺点： 1、数据结构不严密不紧凑，需 要用压缩技术解决这个问题 ； 2、难以表达拓扑关系； 3、图形输出不美观，线条有锯 齿，需要增加栅格数量来克 服，但会增加数据量。 缺点： 1、比栅格数据结构复杂； 2、叠加操作没有栅格有效； 3、表达空间变化性能力差； 4、不能象数字图形那样做增强处 理。 空间数据结构

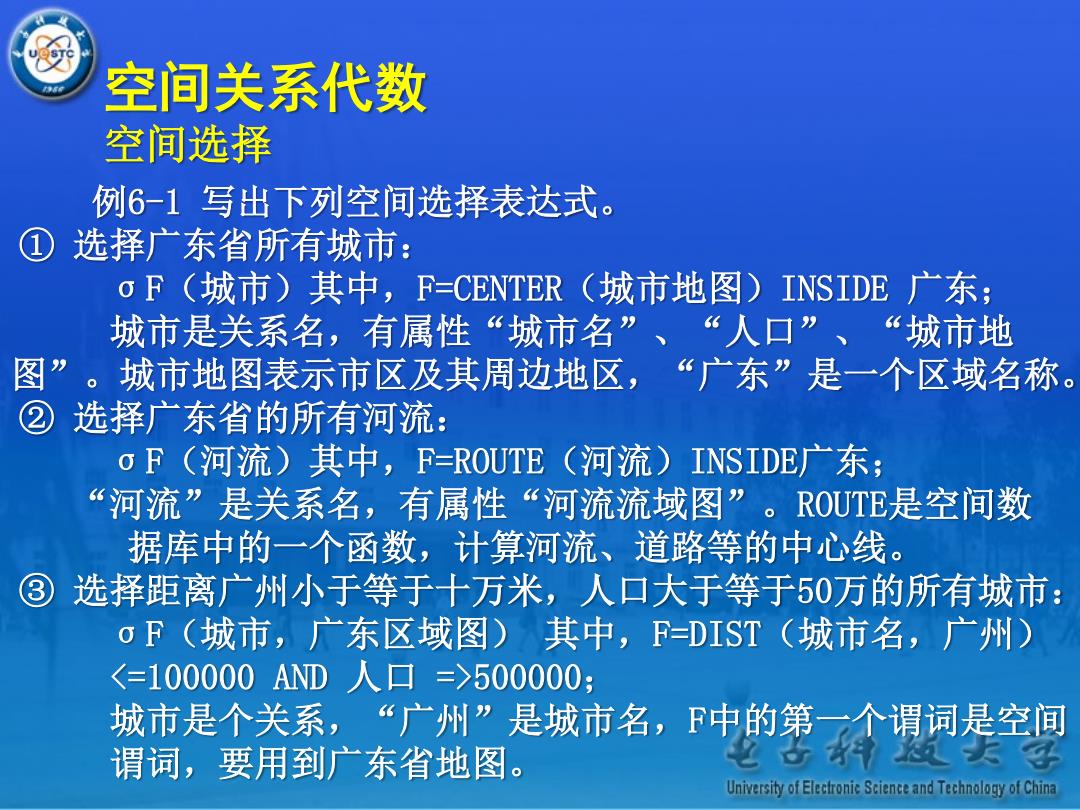

空间关系代数 空间选择 例6-1写出下列空间选择表达式。 选择广东省所有城市： oF(城市)其中，F=CENTER(城市地图)INSIDE广东； 城市是关系名，有属性“城市名”、“人口”、 “城市地 图 ”。城市地图表示市区及其周边地区，“广东”是一个区域名称。 选择广东省的所有河流： oF(河流)其中，F=ROUTE (河流)INSIDE广东； “河流”是关系名，有属性“河流流域图”。ROUTE是空间数 据库中的一个函数，计算河流、道路等的中心线。 ● 选择距离广州小于等于十万米，人口大于等于50万的所有城市： oF(城市，广东区域图)其中，F=DI$T(城市名，广州) <=100000AND人▣=>500000： 城市是个关系，“广州”是城市名，F中的第一个谓词是空间 谓词，要用到广东省地图。 University ofEleroni Scieneand Technology of China
空间关系代数 空间选择 例6-1 写出下列空间选择表达式。 ① 选择广东省所有城市： σF（城市）其中，F=CENTER（城市地图）INSIDE 广东； 城市是关系名，有属性“城市名”、“人口”、“城市地 图”。城市地图表示市区及其周边地区，“广东”是一个区域名称。 ② 选择广东省的所有河流： σF（河流）其中，F=ROUTE（河流）INSIDE广东； “河流”是关系名，有属性“河流流域图”。ROUTE是空间数 据库中的一个函数，计算河流、道路等的中心线。 ③ 选择距离广州小于等于十万米，人口大于等于50万的所有城市： σF（城市，广东区域图） 其中，F=DIST（城市名，广州） <=100000 AND 人口 =>500000； 城市是个关系，“广州”是城市名，F中的第一个谓词是空间 谓词，要用到广东省地图

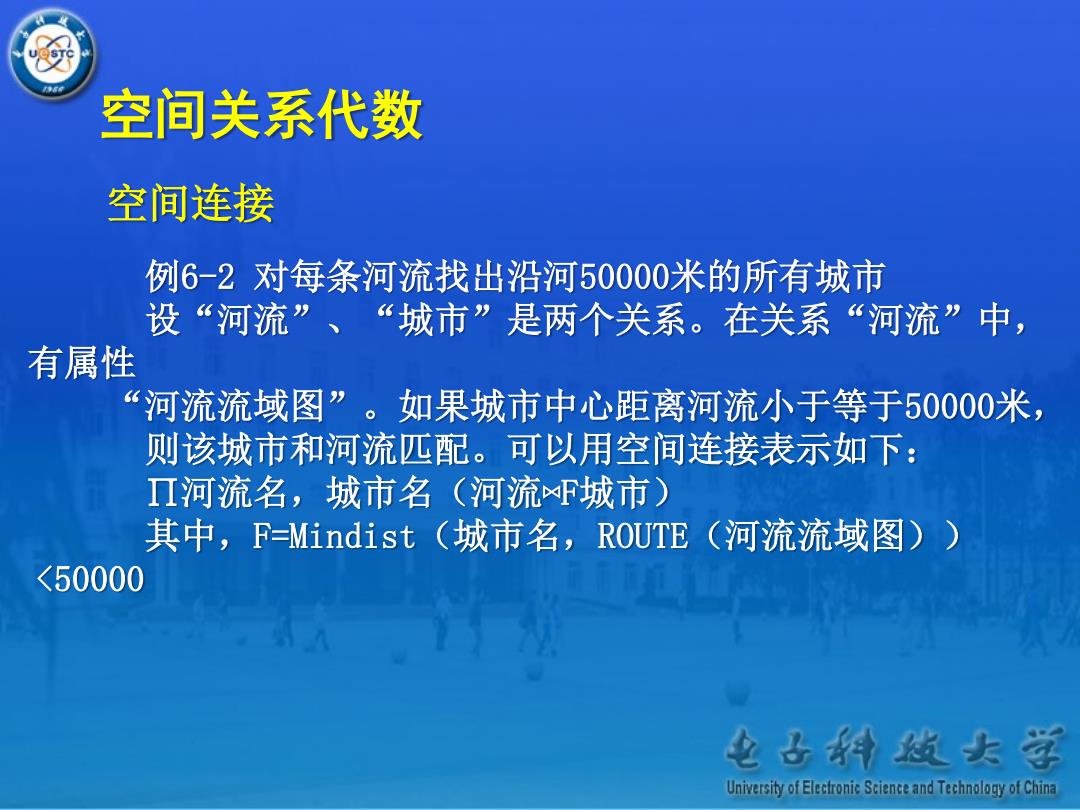

空间关系代数 空间连接 例6-2对每条河流找出沿河50000米的所有城市 设“河流”、“城市”是两个关系。在关系“河流”中， 有属性 河流流域图”。如果城市中心距离河流小于等于50000米， 则该城市和河流匹配。可以用空间连接表示如下： Π河流名，城市名（河流城市） 其中，F=Mindist(城市名，ROUTE(河流流域图)) <50000 凸州效去学 UniversityofEondTechnologyof China
空间连接 例6-2 对每条河流找出沿河50000米的所有城市 设“河流”、“城市”是两个关系。在关系“河流”中， 有属性 “河流流域图”。如果城市中心距离河流小于等于50000米， 则该城市和河流匹配。可以用空间连接表示如下： ∏河流名，城市名（河流⋈F城市） 其中，F=Mindist（城市名，ROUTE（河流流域图）） <50000 空间关系代数

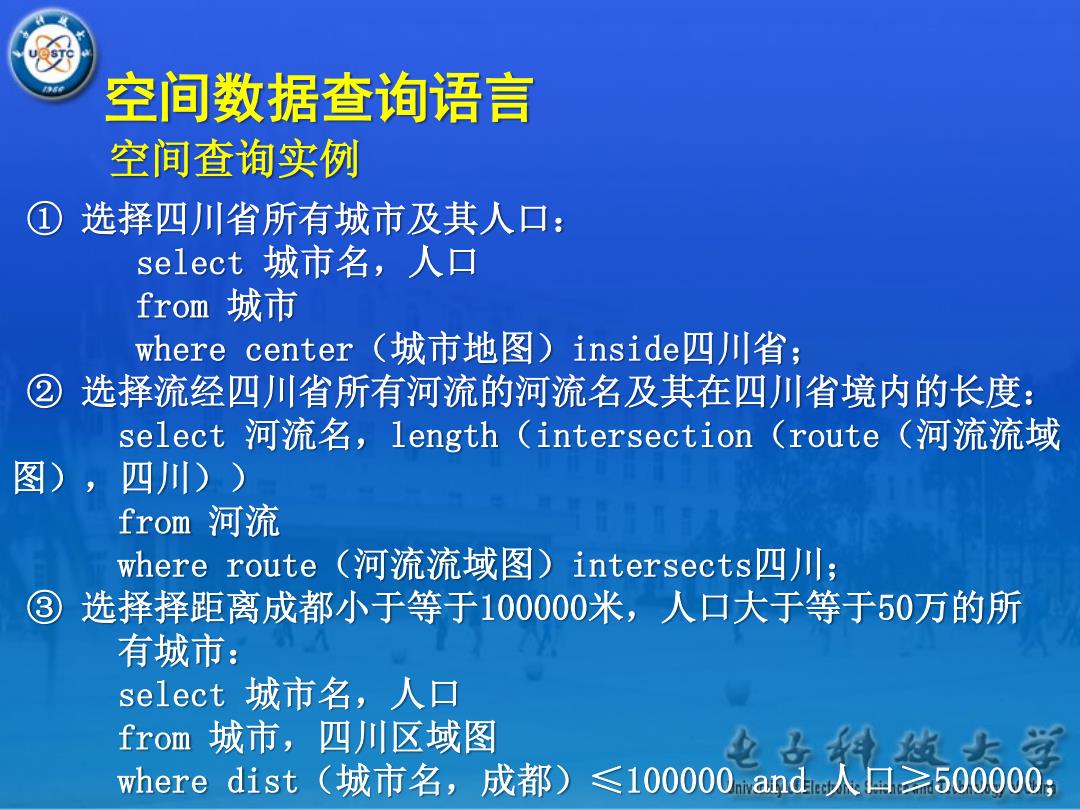

空间数据查询语言 空间查询实例 选择四川省所有城市及其人口： select城市名，人口 fron城市 where center(城市地图)insidel四川省； 选择流经四川省所有河流的河流名及其在四川省境内的长度： select河流名，length(intersection(route (河流流域 图) 四川)) from河流 where route (河流流域图)intersects四川； 选择择距离成都小于等于100000米，人口大于等于50万的所 有城市： select城市名，人口 from 城市，四川区域图 where dist(城市名，成都)≤100000mand人▣≥500000；
空间数据查询语言 ① 选择四川省所有城市及其人口： select 城市名，人口 from 城市 where center（城市地图）inside四川省； ② 选择流经四川省所有河流的河流名及其在四川省境内的长度： select 河流名，length（intersection（route（河流流域 图），四川）） from 河流 where route（河流流域图）intersects四川； ③ 选择择距离成都小于等于100000米，人口大于等于50万的所 有城市： select 城市名，人口 from 城市，四川区域图 where dist（城市名，成都）≤100000 and 人口≥500000； 空间查询实例

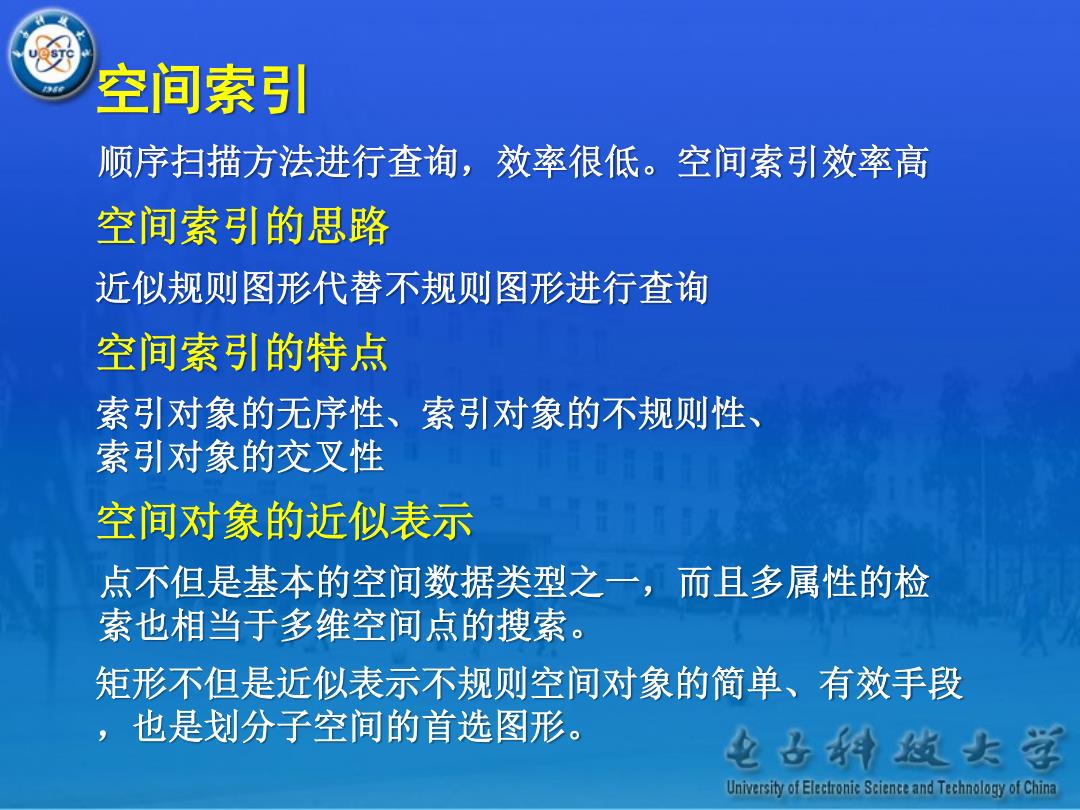

空间索引 顺序扫描方法进行查询，效率很低。空间索引效率高 空间索引的思路 近似规则图形代替不规则图形进行查询 空间索引的特点 索引对象的无序性、索引对象的不规则性、 索引对象的交叉性 空间对象的近似表示 点不但是基本的空间数据类型之一，而且多属性的检 索也相当于多维空间点的搜索 矩形不但是近似表示不规则空间对象的简单、有效手段 ,也是划分子空间的首选图形。 也凸料效上 UniversityofEondTechnologyof China
空间索引 顺序扫描方法进行查询，效率很低。空间索引效率高 空间索引的思路 近似规则图形代替不规则图形进行查询 空间索引的特点 索引对象的无序性、索引对象的不规则性、 索引对象的交叉性 空间对象的近似表示 点不但是基本的空间数据类型之一，而且多属性的检 索也相当于多维空间点的搜索。 矩形不但是近似表示不规则空间对象的简单、有效手段 ，也是划分子空间的首选图形
