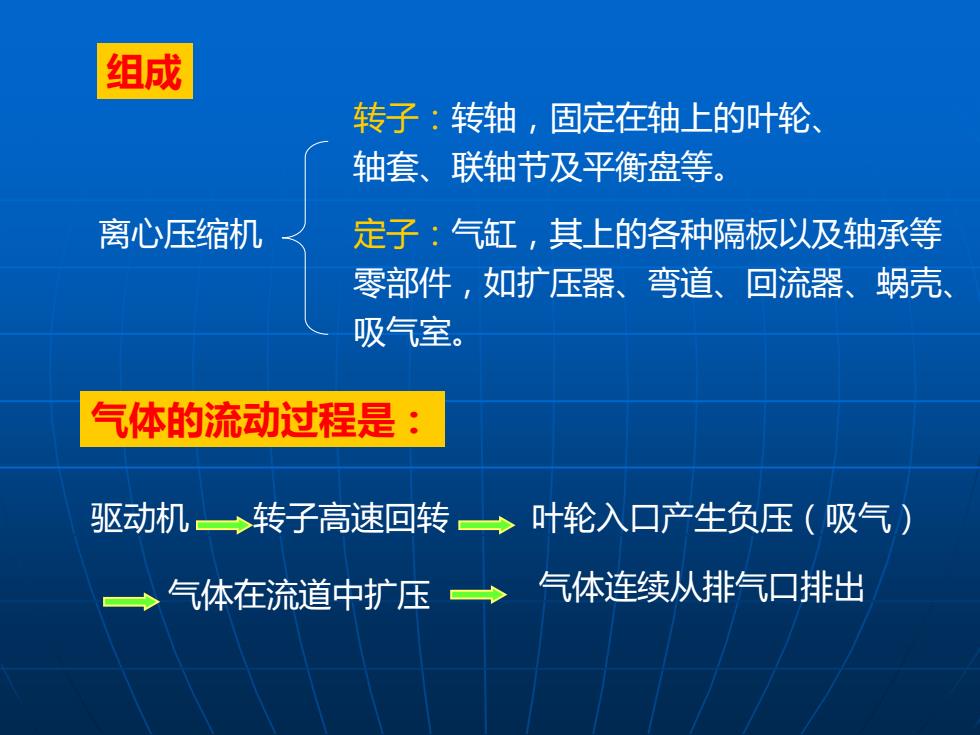

组成 转子：转轴，固定在轴上的叶轮 轴套、联轴节及平衡盘等。 离心压缩机 定子：气缸，其上的各种隔板以及轴承等 零部件，如扩压器、弯道、回流器、蜗壳、 吸气室。 气体的流动过程是： 驱动机→转子高速回转→叶轮入口产生负压（吸气） 气体在流道中扩压→ 气体连续从排气▣排出
离心压缩机 转子：转轴，固定在轴上的叶轮、 轴套、联轴节及平衡盘等。 定子：气缸，其上的各种隔板以及轴承等 零部件，如扩压器、弯道、回流器、蜗壳、 吸气室。 驱动机 转子高速回转 叶轮入口产生负压（吸气） 气体在流道中扩压 气体连续从排气口排出 气体的流动过程是： 组成

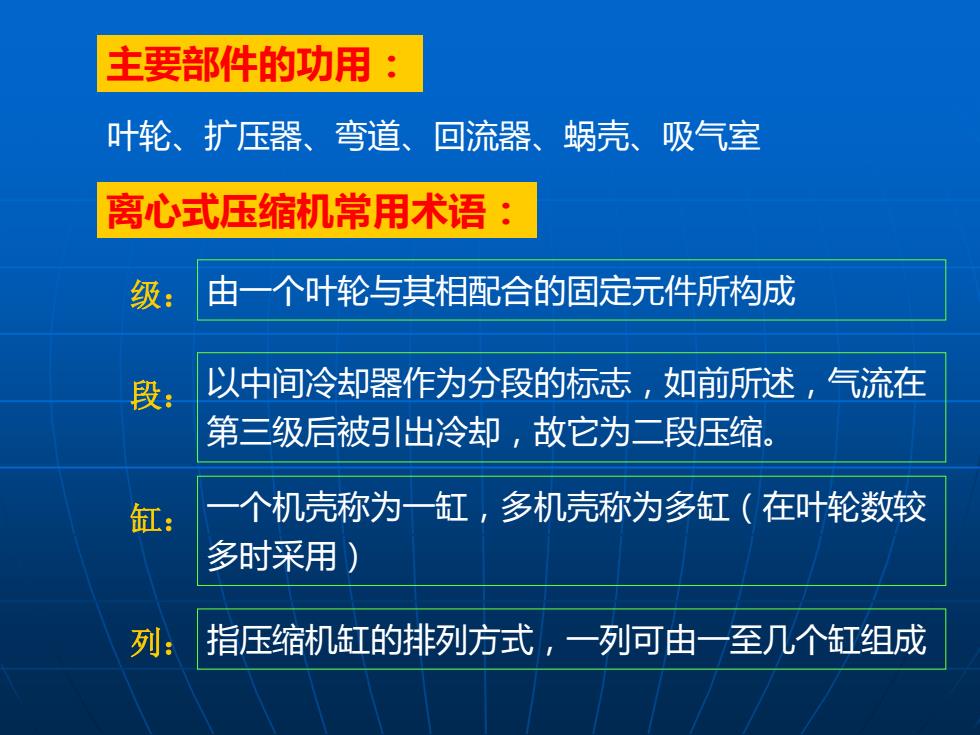

主要部件的功用： 叶轮、扩压器、弯道、回流器、 蜗壳、吸气室 离心式压缩机常用术语： 级： 由一个叶轮与其相配合的固定元件所构成 段： 以中间冷却器作为分段的标志，如前所述，气流在 第三级后被引出冷却，故它为二段压缩。 缸： 个机壳称为一缸，多机壳称为多缸（在叶轮数较 多时采用) 列： 指压缩机缸的排列方式，一列可由一至几个缸组成
离心式压缩机常用术语： 级： 段： 缸： 列： 由一个叶轮与其相配合的固定元件所构成 以中间冷却器作为分段的标志，如前所述，气流在 第三级后被引出冷却，故它为二段压缩。 一个机壳称为一缸，多机壳称为多缸（在叶轮数较 多时采用） 指压缩机缸的排列方式，一列可由一至几个缸组成 叶轮、扩压器、弯道、回流器、蜗壳、吸气室 主要部件的功用：
3.1.4级的典型结构与关键截面 17 5

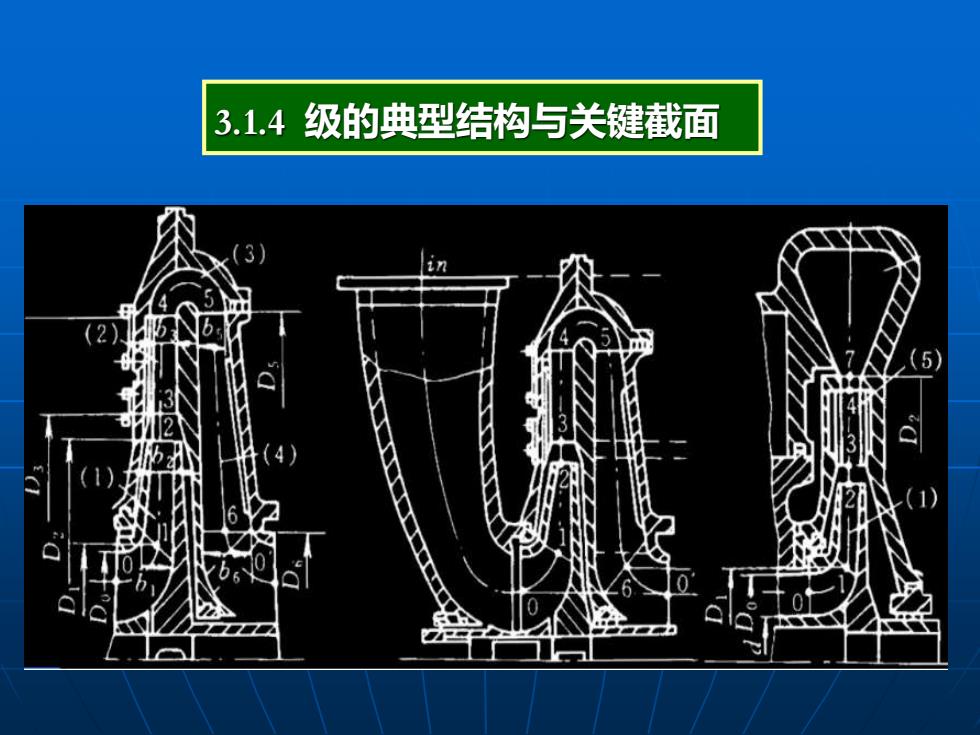

3.1.4 级的典型结构与关键截面

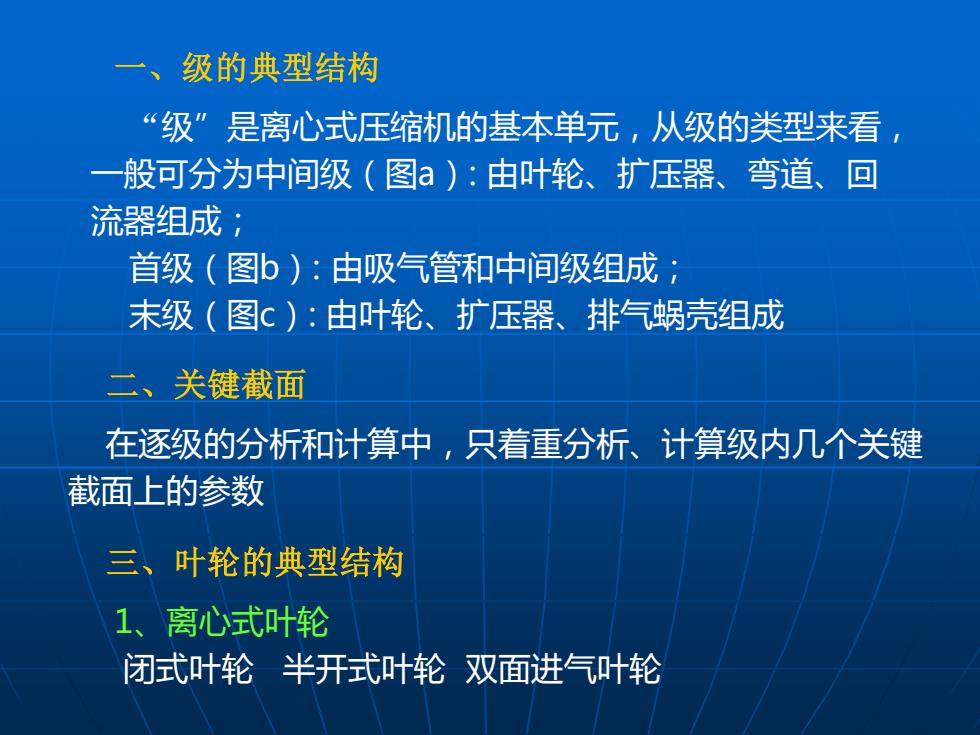

一、级的典型结构 “级”是离心式压缩机的基本单元，从级的类型来看 一般可分为中间级（图阳）：由叶轮、扩压器、弯道、回 流器组成； 首级（图弘）：由吸气管和中间级组成： 末级（图c):由叶轮、扩压器、排气蜗壳组成 二、关键截面 在逐级的分析和计算中，只着重分析、计算级内几个关键 截面上的参数 三、叶轮的典型结构 1、离心式叶轮 闭式叶轮半开式叶轮双面进气叶轮
一、级的典型结构 二、关键截面 在逐级的分析和计算中，只着重分析、计算级内几个关键 截面上的参数 “级”是离心式压缩机的基本单元，从级的类型来看， 一般可分为中间级（图a）: 由叶轮、扩压器、弯道、回 流器组成； 首级（图b）: 由吸气管和中间级组成； 末级（图c）: 由叶轮、扩压器、排气蜗壳组成 三、叶轮的典型结构 1、离心式叶轮 闭式叶轮 半开式叶轮 双面进气叶轮

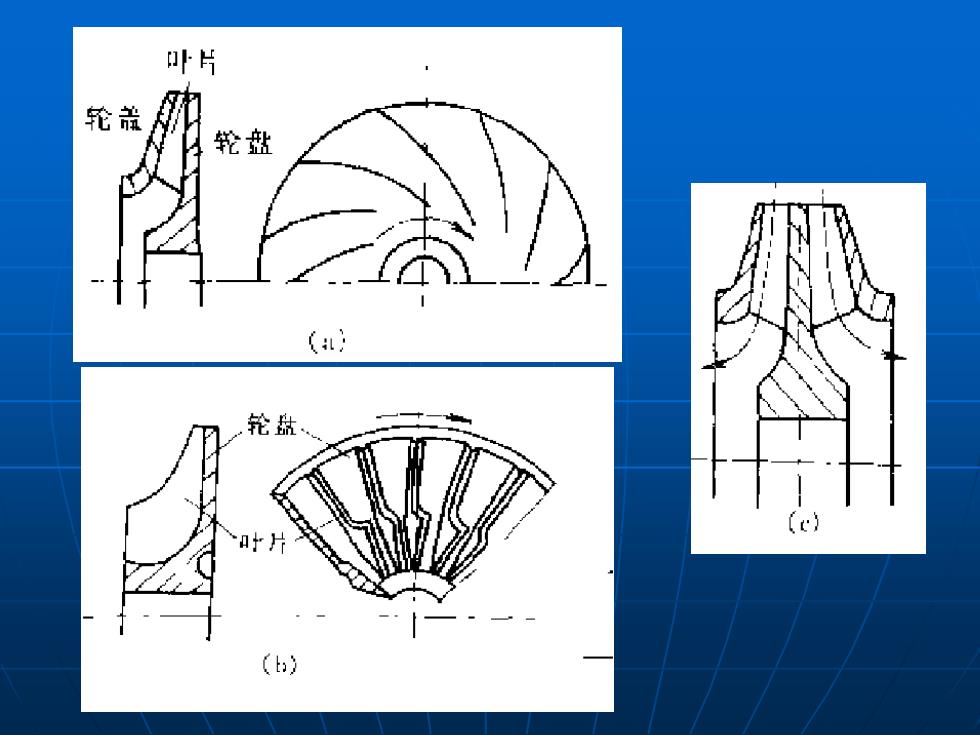

川片 轮盖利 轮盘 ( 轮敌
