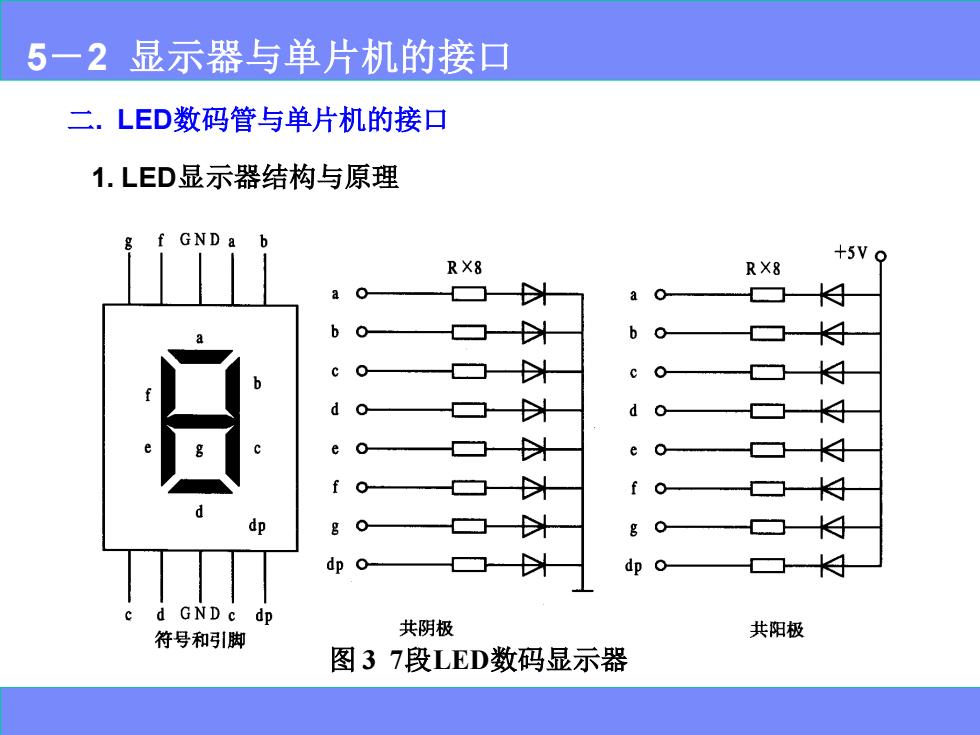

5一2显示器与单片机的接口 二.LED数码管与单片机的接口 1.LED显示器结构与原理 f GND a b +5V o RX8 RX8 h 口 Q ☐ H d o ☐ H e o 口 ☐ dp g O □ 以 c d GNDc dp 符号和引脚 共阴极 共阳极 图37段LED数码显示器
二. LED数码管与单片机的接口 1. LED显示器结构与原理 图 3 7段LED数码显示器 5－2 显示器与单片机的接口
5一2显示器与单片机的接口 二.LED数码管与单片机的接口 2.LED数码管的译码 各段码位的对应关系如下： 段码位 D De D; D Da D2 D Do 显示位 dp f d b a 1)软件译码 将译码表预存储于内存中，通过查表获得信息，在送数码管显示
各段码位的对应关系如下: 5－2 显示器与单片机的接口 二. LED数码管与单片机的接口 2. LED数码管的译码 1）软件译码 将译码表预存储于内存中，通过查表获得信息，在送数码管显示
5一2显示器与单片机的接口 b7 b6 b5 b4 b3 b2 bl b0 共阳 共阳 字符 字形 笔段码 笔段码 0 0 0 0 00 0 0 COH 3FH 表 1 F9H 06H 2 2 0 0 A4H 5BH 0 0 BOH 4FH 0 99H 66H 显示段码 十六进制数及空白与的 5 92H 6DH 6 82H 7DH 7 F8H 07H 80H 7正H 9 0 90H 6FH 0 0 0 88H 77H 83H 7CH 0 C6H 39H D AIH E E 86H 79H 8EH 71H 8CH 73H H 89H 76H 91H 6EH BFH 40H 不显示 FFH 00H

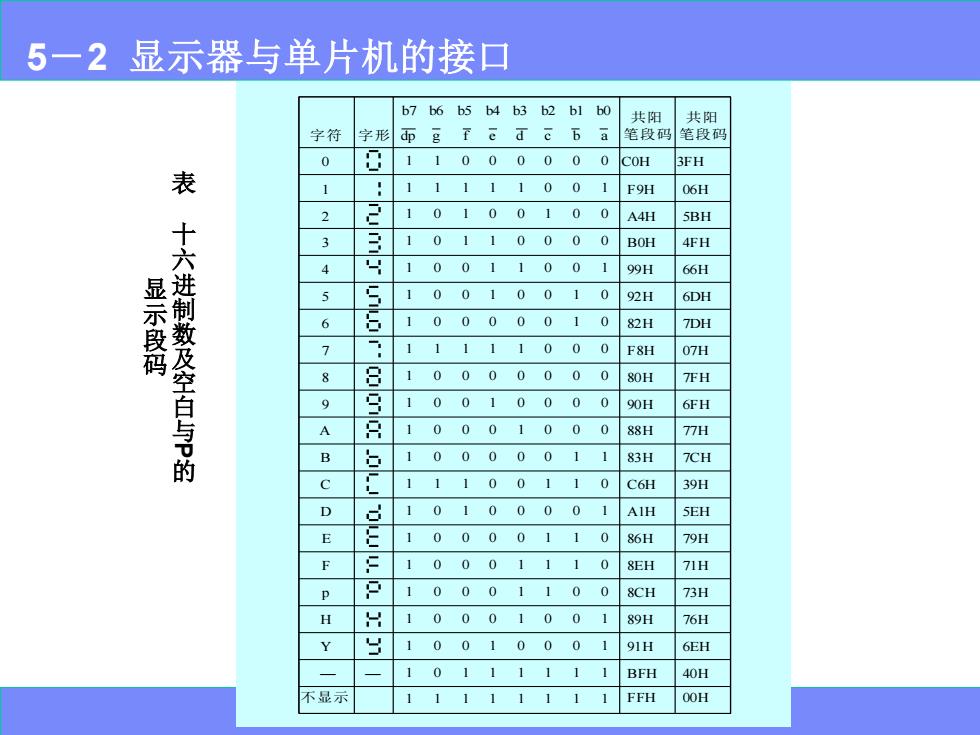

表 十 六 进 制 数 及 空 白 与 P 的 显 示 段 码 b7 dp b6 g b5 f b4 e b3 d b2 c b1 b b0 a 1 1 0 0 0 0 0 0 1 1 1 1 1 0 0 1 1 0 1 0 0 1 0 0 1 0 1 1 0 0 0 0 1 0 0 1 1 0 0 1 1 0 0 1 0 0 1 0 1 0 0 0 0 0 1 0 1 1 1 1 1 0 0 0 1 0 0 0 0 0 0 0 1 0 0 1 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 0 1 1 1 1 1 0 0 1 1 0 1 0 1 0 0 0 0 1 1 0 0 0 0 1 1 0 1 0 0 0 1 1 1 0 1 0 0 0 1 1 0 0 1 0 0 0 1 0 0 1 1 0 0 1 0 0 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 字 符 字 形 0 1 2 3 4 5 6 7 8 9 A B C D E F p H Y 不显示 — — 共 阳 笔段码 C0H FFH 共 阳 笔段码 F9H A4H B0H 99H 92H 82H F8H 80H 90H 88H 83H C6H A1H 86H 8EH 8CH 89H 91H BFH 3FH 00H 06H 5BH 4FH 66H 6DH 7DH 07H 7FH 6FH 77H 7CH 39H 5EH 79H 71H 73H 76H 6EH 40H 5－2 显示器与单片机的接口
5一2显示器与单片机的接口 二.LED数码管与单片机的接口 2.LED数码管的译码 2)硬件译码 通过采用7段锁存、译码、驱动芯片直接溢出笔画信息，例如： CD4511、74LS46、74LS47等。 3.数码管的静态扫描和动态扫描 动态扫描各数码管通过位选信号轮流点亮各位，但视觉好像都点 亮着，控制好点亮的时间。静态扫描无位选信号，各数码管同时点亮。 但要求占用很多ⅣO接口线，增用芯片，成本高。 在静态显示方式中，每个LED发光二极管工作电流在10~20mA 之间；而在动态显示方式中，为了获得良好的亮度，LED发光二极管 瞬时工作电流可以适当提高，一般取20~35A之间
5－2 显示器与单片机的接口 二. LED数码管与单片机的接口 2. LED数码管的译码 2）硬件译码 通过采用7段锁存、译码、驱动芯片直接溢出笔画信息，例如： CD4511、74LS46、74LS47等。 3. 数码管的静态扫描和动态扫描 动态扫描各数码管通过位选信号轮流点亮各位，但视觉好像都点 亮着，控制好点亮的时间。静态扫描无位选信号，各数码管同时点亮。 但要求占用很多I/O接口线，增用芯片，成本高。 在静态显示方式中，每个LED发光二极管工作电流在10～20 mA 之间；而在动态显示方式中，为了获得良好的亮度，LED发光二极管 瞬时工作电流可以适当提高，一般取20～35 mA之间
5一2显示器与单片机的接口 IC1 7407 P1.0 4 2002 P1.1 3 7 a P1.25 6 2 b 4 P1.39 8 2 d g P142 9 e P1.5 4 5 dp P1.6 IC2 +5V 7407 图4LED静态显示接口电路
图4 LED静态显示接口电路 1 3 5 9 2 3 5 P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 2 4 6 8 2 4 6 IC1 7407 200 IC2 7407 2 1 4 6 7 9 10 5 a b d e f g c dp a f b e c g dp 3 8 ＋ 5 V 5－2 显示器与单片机的接口
