常用微波测量系统和微波器件 ①微波信号源 ②选频放大器 ③检波指示器 (微安表) ④同轴传输线 ⑤隔离器、⑥衰减器 ⑦谐振腔波长表 ⑧测量信号线 ⑨波导测量线 ⑩匹配负载 A可变短路器（电抗器） B矩形波导 C单螺钉调配器 D晶体检波器 《近代物理实验》 中圆不油大号 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波测量系统和微波器件 ①微波信号源 ②选频放大器 ③检波指示器（微安表） ④同轴传输线 ⑤隔离器、⑥衰减器 ⑦谐振腔波长表 ⑧测量信号线 ⑨波导测量线 ⑩匹配负载 A可变短路器（电抗器） B矩形波导 C单螺钉调配器 D晶体检波器

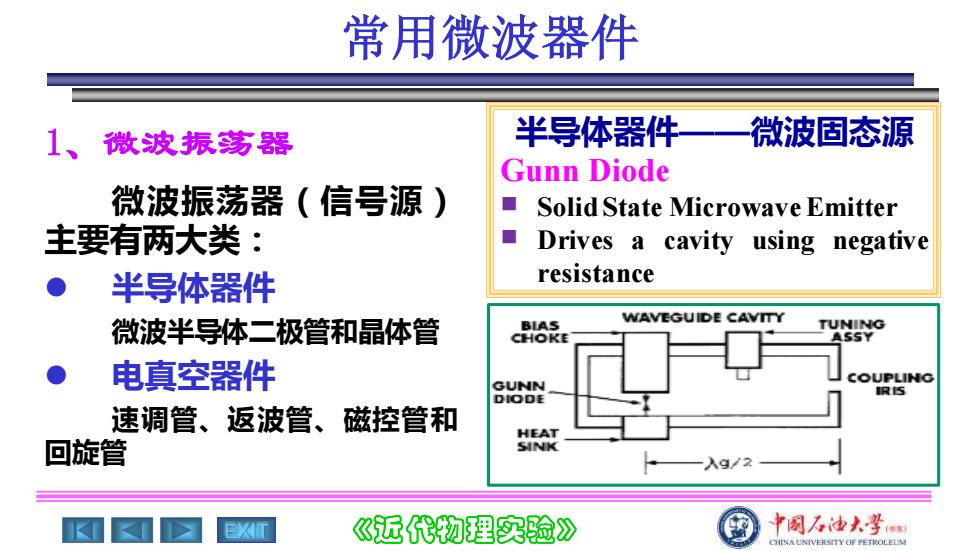

常用微波器件 微波振荡器 半导体器件 微波固态源 Gunn Diode 微波振荡器（信号源） Solid State Microwave Emitter 主要有两大类： Drives a cavity using negative 半导体器件 resistance 微波半导体二极管和晶体管 BIAS WAVEGUIDE CAVITY TUNING CHOKE ASSY 电真空器件 COUPLING GUNN IRIS DIODE 速调管、返波管、磁控管和 HEAT 回旋管 SINK -入9/2 ?近代物理实验》 中国石油大号国 HIINAUXIV作STTY OEPETPOL白
EXIT 《近代物理实验》 常用微波器件 1、微波振荡器 微波振荡器（信号源） 主要有两大类： ⚫ 半导体器件 微波半导体二极管和晶体管 ⚫ 电真空器件 速调管、返波管、磁控管和 回旋管 半导体器件——微波固态源 Gunn Diode Solid State MicrowaveEmitter Drives a cavity using negative resistance

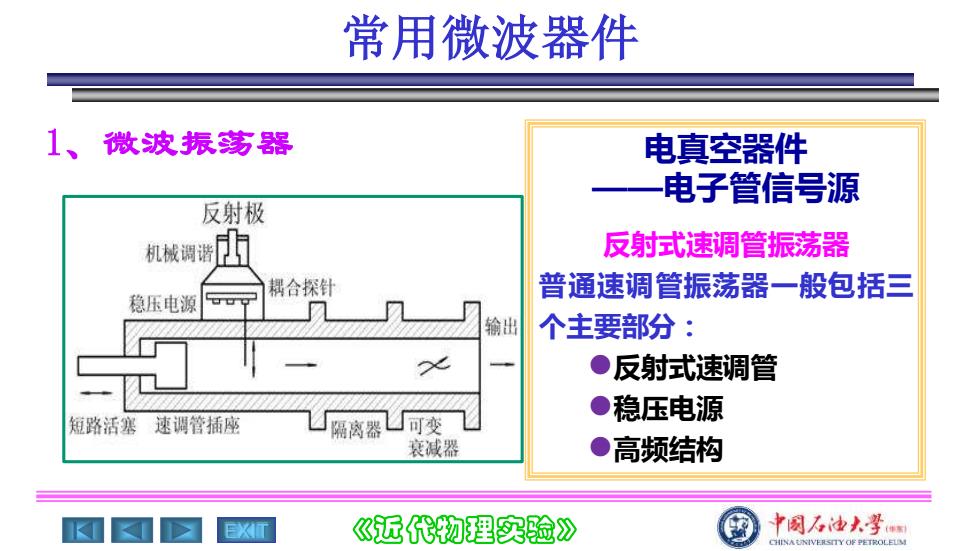

常用微波器件 1、微波振荡器 电真空器件 电子管信号源 反射极 机械调谐 反射式速调管振荡器 耦合探针 普通速调管振荡器一般包括三 稳压电源 输出 个主要部分： ●反射式速调管 短路活塞速调管插座 隔离器☑可变 ●稳压电源 衰减器 ●高频结构 《?近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 电真空器件 ——电子管信号源 反射式速调管振荡器 普通速调管振荡器一般包括三 个主要部分： ⚫反射式速调管 ⚫稳压电源 ⚫高频结构 1、微波振荡器
