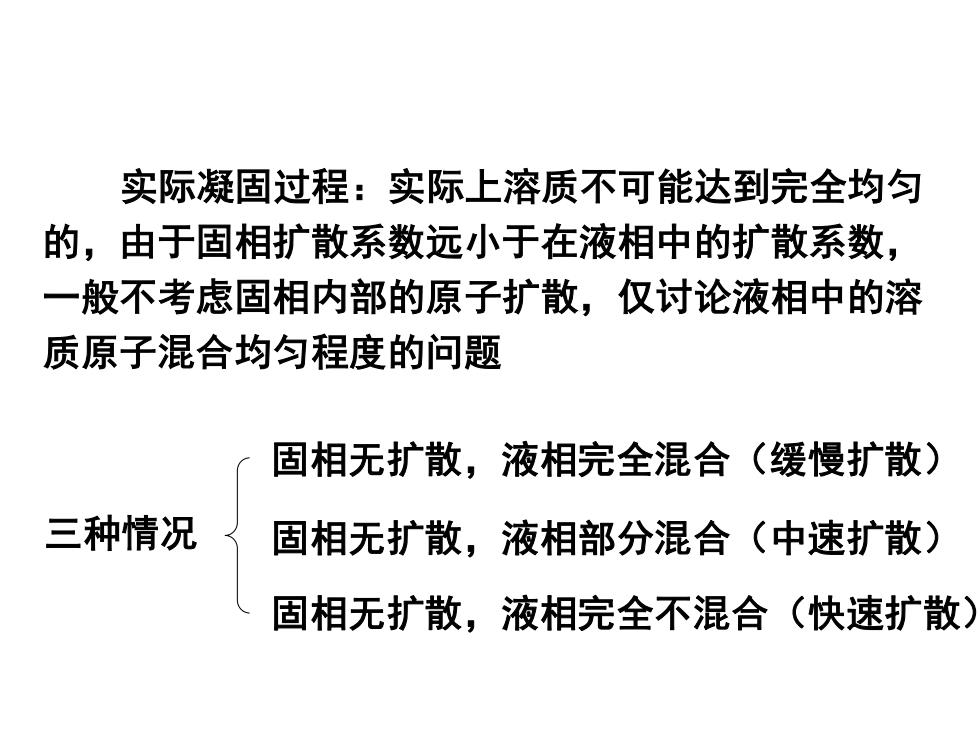

实际凝固过程：实际上溶质不可能达到完全均匀 的，由于固相扩散系数远小于在液相中的扩散系数， 一般不考虑固相内部的原子扩散，仅讨论液相中的溶 质原子混合均匀程度的问题 固相无扩散，液相完全混合（缓慢扩散) 三种情况 固相无扩散，液相部分混合（中速扩散) 固相无扩散，液相完全不混合（快速扩散)
实际凝固过程：实际上溶质不可能达到完全均匀 的，由于固相扩散系数远小于在液相中的扩散系数， 一般不考虑固相内部的原子扩散，仅讨论液相中的溶 质原子混合均匀程度的问题 三种情况 固相无扩散，液相完全混合（缓慢扩散） 固相无扩散，液相部分混合（中速扩散） 固相无扩散，液相完全不混合（快速扩散）

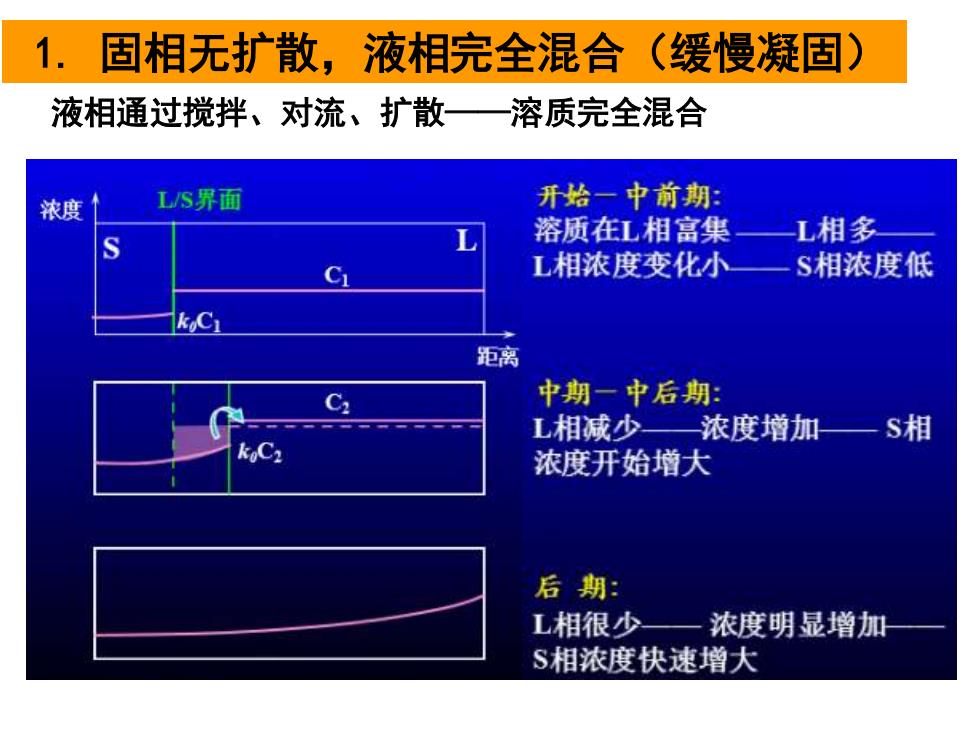

1. 固相无扩散，液相完全混合（缓慢凝固） 液相通过搅拌、对流、扩散一溶质完全混合 浓度 LS界面 开始一中前期： 溶质在紅相富集 L相多 L相浓度变化小 S相浓度低 距离 中期一中后期 L相减少浓度增加一S相 浓度开始增大 后期： L相很少一浓度明显增加 S相浓度快速增大
1. 固相无扩散，液相完全混合（缓慢凝固） 液相通过搅拌、对流、扩散——溶质完全混合

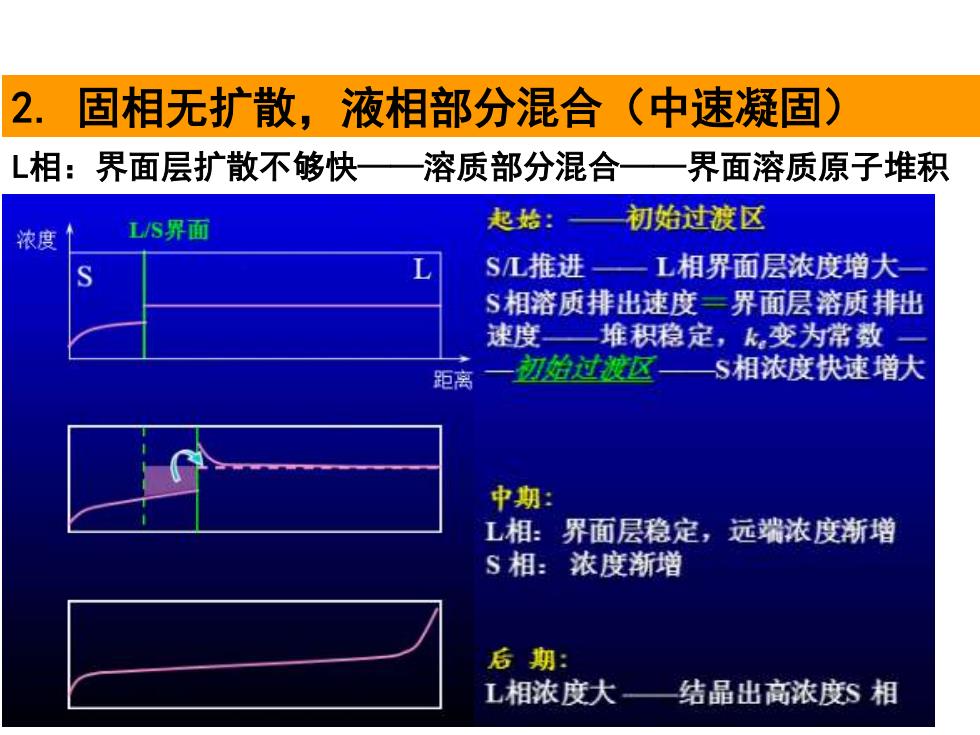

2.固相无扩散，液相部分混合( 中速凝固) L相：界面层扩散不够快—溶质部分混合 界面溶质原子堆积 起始：—初始过渡区 浓度 Ls界面 L SL推进一L相界面层浓度增大 ©相溶质排出速度一界面层溶质排出 速度一堆积稳定，k,变为常数 距离 初始过渡区—$相浓度快速增大 中期： L相：界面层稳定，远端浓度渐增 S相：浓度渐增 后期： L相浓度大—结晶出高浓度S相
2. 固相无扩散，液相部分混合（中速凝固） L相：界面层扩散不够快——溶质部分混合——界面溶质原子堆积

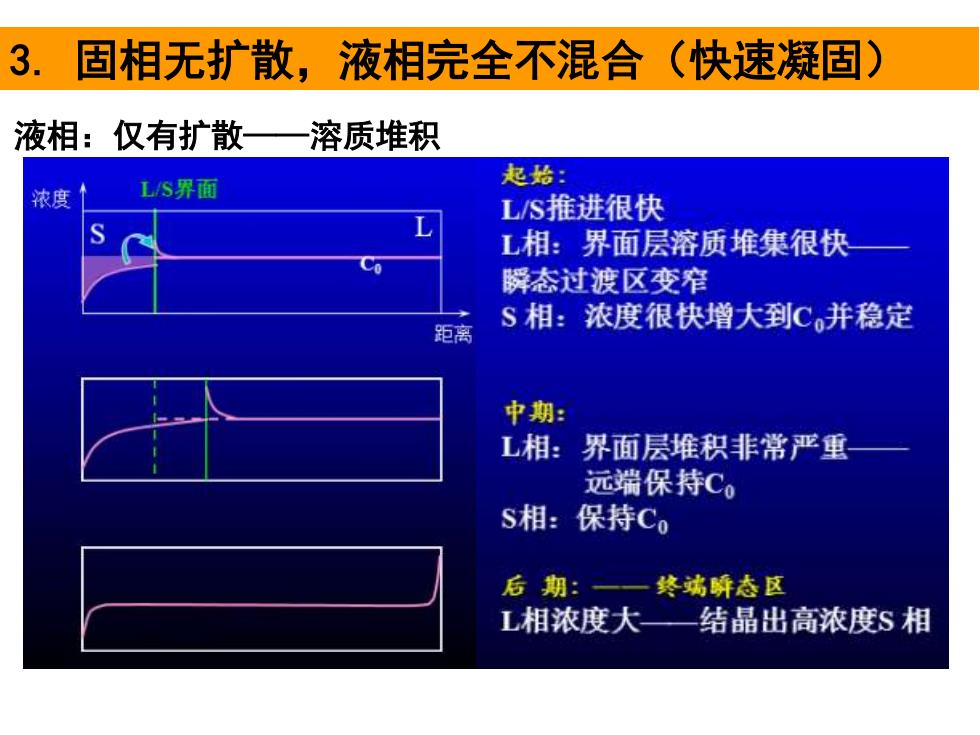

3.固相无扩散，液相完全不混合 （快速凝固) 液相：仅有扩散一溶质堆积 浓度 L/S界面 起始： L/S推进很快 L相：界面层溶质堆集很快 瞬态过渡区变窄 S相：浓度很快增大到C,并稳定 距离 中期： L相：界面层堆积非常严重 远端保特C。 S相：保持C0 后期：一一终端骄态区 L相浓度大—一结晶出高浓度S相
3. 固相无扩散，液相完全不混合（快速凝固） 液相：仅有扩散——溶质堆积

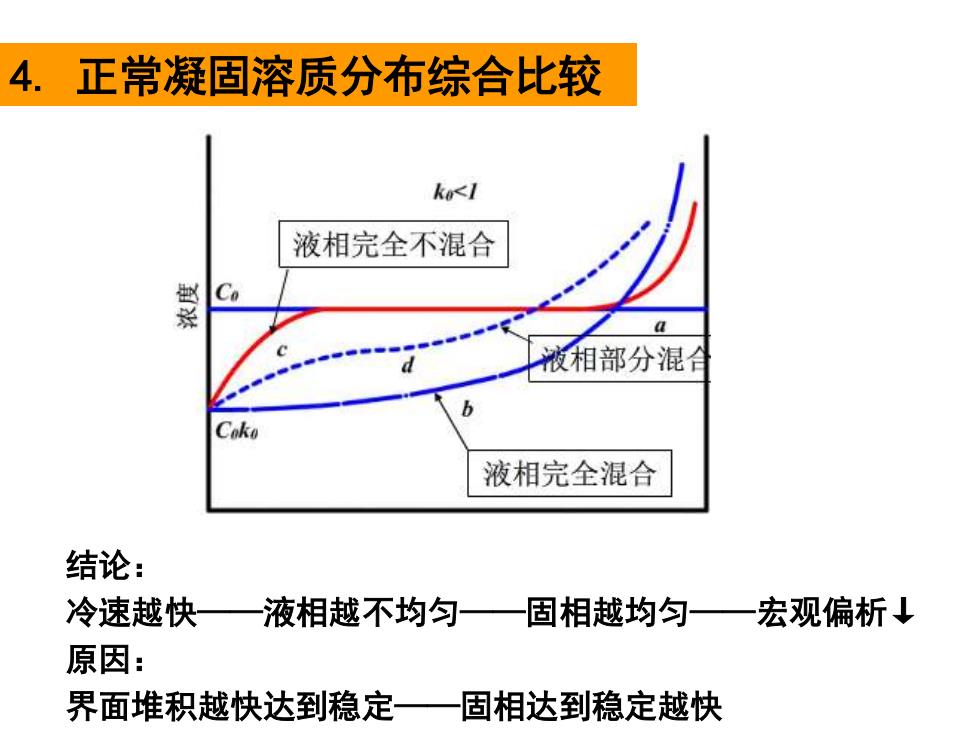

4.正常凝固溶质分布综合比较 ko<I 液相完全不混合 景 a 液相部分混合 液相完全混合 结论： 冷速越快—液相越不均匀—— 固相越均匀—宏观偏析↓ 原因： 界面堆积越快达到稳定—固相达到稳定越快
4. 正常凝固溶质分布综合比较 结论： 冷速越快——液相越不均匀——固相越均匀——宏观偏析↓ 原因： 界面堆积越快达到稳定——固相达到稳定越快
