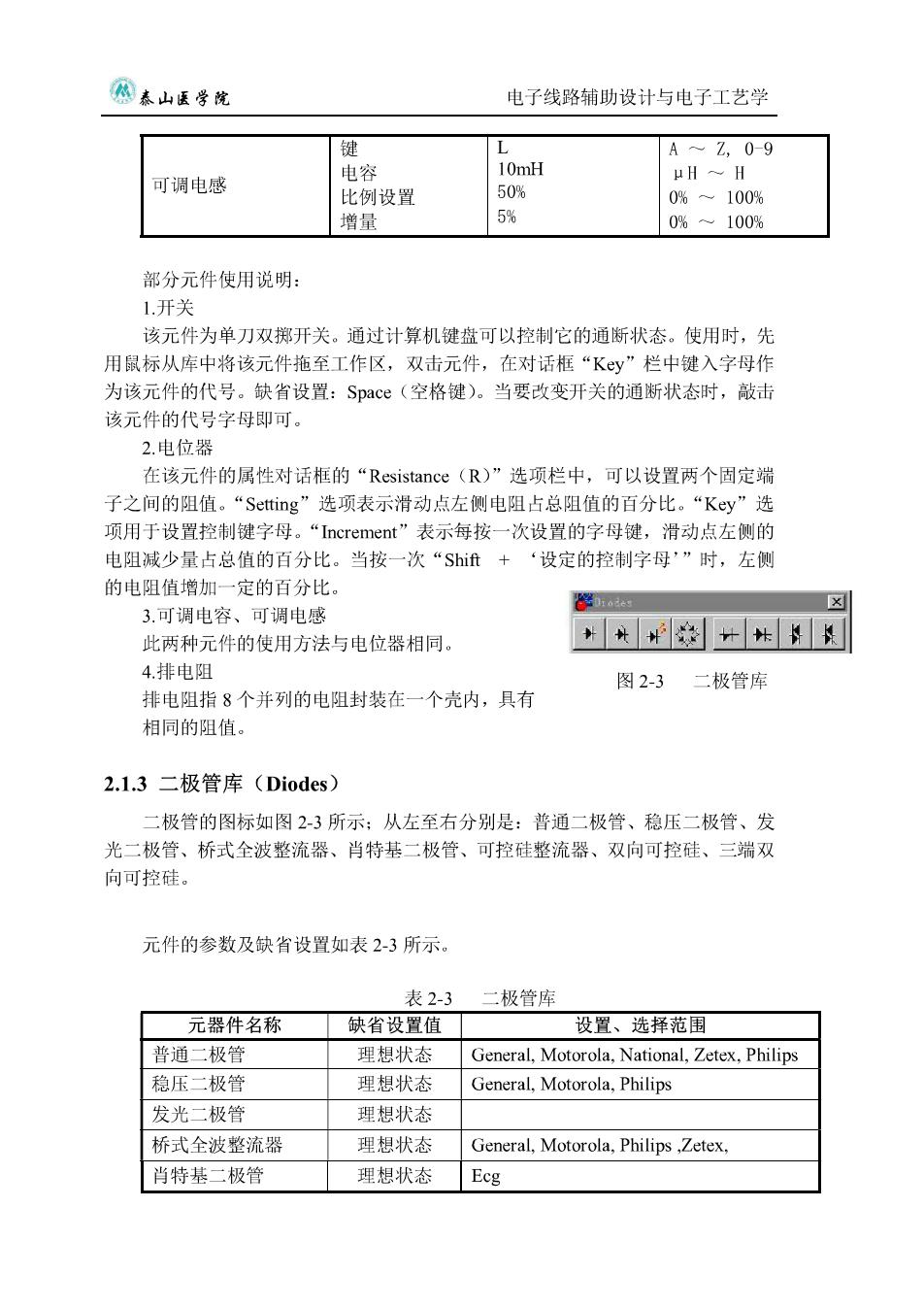

感泰山医学院 电子线路辅助设计与电子工艺学 Z,0-9 10mH 可调电感 50% H 比例设置 0%100% 增量 5% 0%~100% 部分元件使用说明 1.开关 该元件为单刀双掷开关。通过计算机键盘可以控制它的通断状态。使用时，先 用鼠标从库中将该元件拖至工作区，双击元件，在对话框“Ky”栏中键入字母作 为该元件的代号。缺省设置：Spce(空格键)。当要改变开关的通断状态时，敲击 该元件的代号字母即可。 2.电位器 在该元件的属性对话框的“Resistance(R)”选项栏中，可以设置两个固定端 子之间的阻值。“Setting”选项表示滑动点左侧电阻占总阻值的百分比。“Kcy”选 项用于设置控制键字母。“Increment'”表示每按一次设置的字母键，滑动点左侧的 电阻减少量占总值的百分比。当按一次“Shif+‘设定的控制字母'”时，左侧 的电阻值增加一定的百分比。 3.可调电容、可调电感 程3 此两种元件的使用方法与电位器相同。 共+林 4.排电阻 图2-3二极管库 排电阻指8个并列的电阻封装在一个壳内，具有 相同的阻值。 2.1.3二极管库(Diodes) 二极管的图标如图23所示：从左至右分别是：普通二极管、稳压二极管、发 光二极管、桥式全波整流器、肖特基二极管、可控硅整流器、双向可控硅、三端双 向可控硅。 元件的参数及缺省设置如表2-3所示。 表2.3 二极管库 元器件名称 缺省设置值 设置、选择范围 普通二极管 理相状态 General,Motorola,National,Zetex,Philips 稳压二极管 理想状态 General,Motorola,Philips 发光二极管 理想状态 桥式全波整流器 理想状态 General,Motorola,PhilipsZetex. 肖特基二极管 理想状态 Ecg

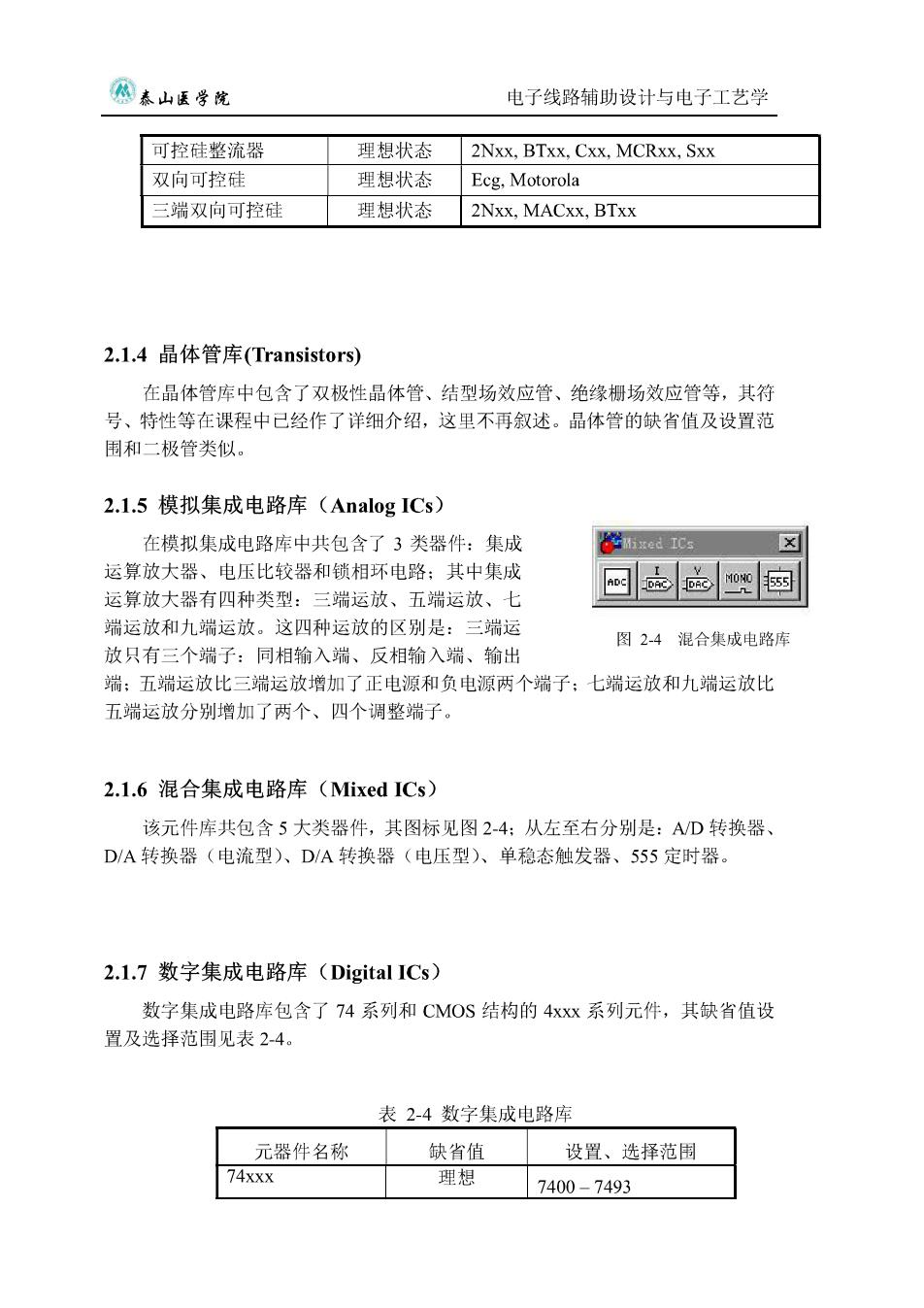

质系山医学就 电子线路辅助设计与电子工艺学 可控硅整流器 理想状态 2Nxx,BTxx,Cxx,MCRxx,Sxx 双向可控硅 理想状态 Ecg,Motorola 三端双向可控硅 理根状态 2Nxx.MACxx.BTxx 2.1.4晶体管库(Transistors)) 在晶体管库中包含了双极性晶体管、结型场效应管、绝缘栅场效应管等，其符 号、特性等在课程中已经作了详细介绍，这里不再叙述。晶体管的缺省值及设置范 围和二极管类似。 2.1.5模拟集成电路库(Analog ICs) 在模拟集成电路库中共包含了3类器件：集成 Mixed ICs ☒ 运算放大器、电压比较器和锁相环电路；其中集成 回成应画 运算放大器有四种类型：三端运放、五端运放、七 端运放和九端运放。这四种运放的区别是：三端运 图24混合集成电路库 放只有三个端子：同相输入端、反相输入端、输出 端：五端运放比三端运放增加了正电源和负电源两个端子；七端运放和九端运放比 五端运放分别增加了两个、四个调整端子。 2.1.6混合集成电路库(Mixed ICs) 该元件库共包含5大类器件，其图标见图2-4：从左至右分别是：AD转换器 D/A转换器（电流型）、D/A转换器（电压型）、单稳态触发器、555定时器。 2.1.7数字集成电路库(Digital ICs) 数字集成电路库包含了74系列和CMOS结构的4xxx系列元件，其缺省值设 置及选择范用见表2-4。 表2-4数字集成电路库 元器件名称 缺省值 设置、选择范围 74Xxx 理想 7400-7493

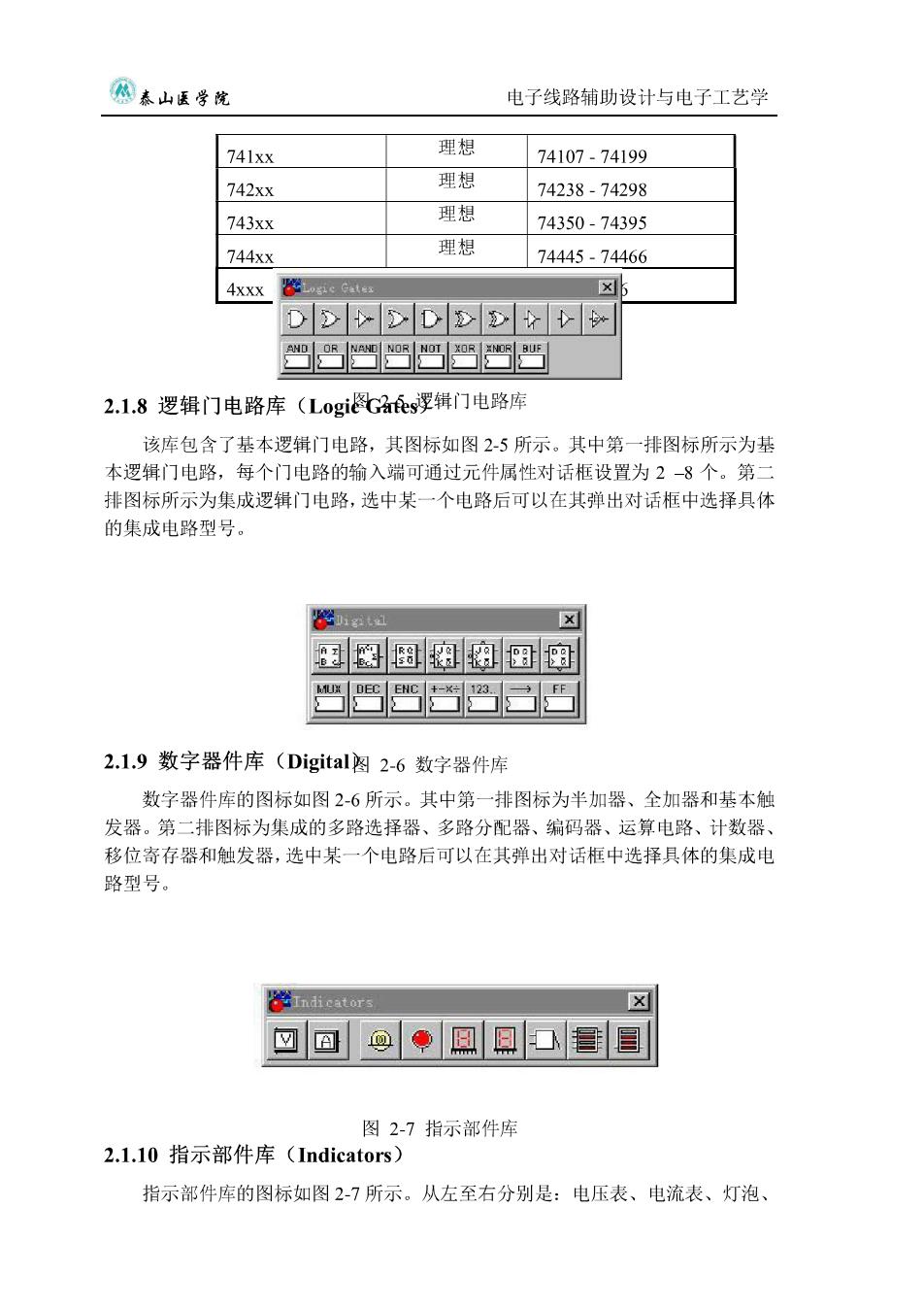

感泰山医学院 电子线路辅助设计与电子工艺学 741xX 理想 74107.74199 742xx 理想 74238-74298 743xx 理想 74350-74395 744xx 理想 74445.74466 4XxX Gatc DDED 巴8巴巴 2.1.8逻辑门电路库(L0giCs绿门电路库 该库包含了基本逻辑门电路，其图标如图2-5所示。其中第一排图标所示为基 本逻辑门电路，每个门电路的输入端可通过元件属性对话框设置为28个。第 排图标所示为集成逻辑门电路，选中某一个电路后可以在其弹出对话框中选择具体 的集成电路型号。 国图图图密田亩 曾曾智智巴名巴 2.1.9数字器件库(Digital图2-6数字器件库 数字器件库的图标如图2-6所示。其中第一排图标为半加器、全加器和基本触 发器。第二排图标为集成的多路选择器、多路分配器、编码器、运算电路、计数器 移位寄存器和触发器，选中某一个电路后可以在其弹出对话框中选择具体的集成电 路型号。 ④ 回回@◆回▣口 图2-7指示部件库 2.l.10指示部件库(1 ndicators) 指示部件库的图标如图2-7所示。从左至右分别是：电压表、电流表、灯泡

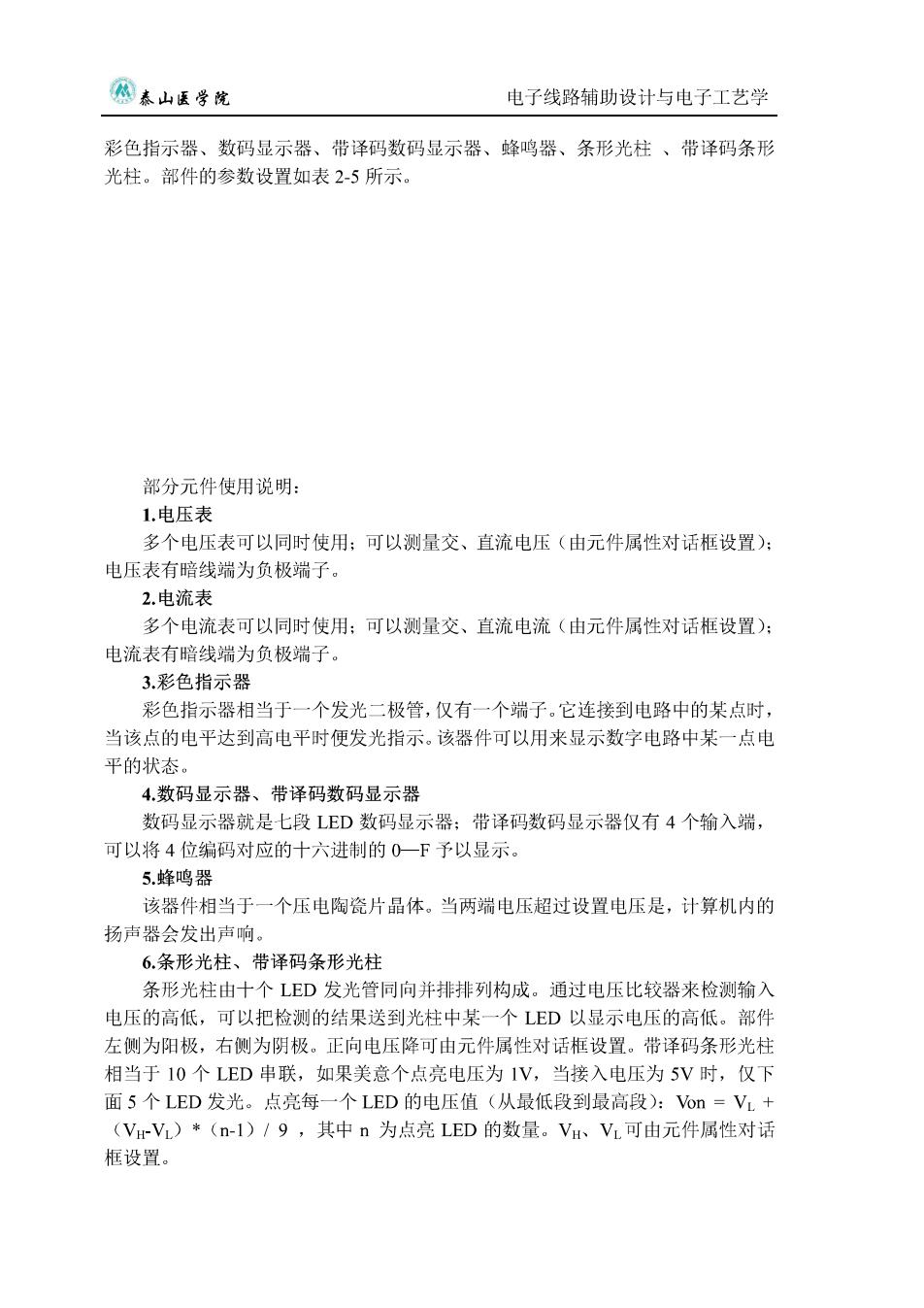

感泰山医学院 电子线路辅助设计与电子工艺学 彩色指示器、数码显示器、带译码数码显示器、蜂鸣器、条形光柱、带译码条形 光柱。部件的参数设置如表2-5所示。 部分元件使用说明： 1.电压表 多个电压表可以同时使用：可以测量交、直流电压（由元件属性对话框设置）： 电压表有暗线端为负极端子。 2.电流表 多个电流表可以同时使用：可以测量交、直流电流（由元件属性对话框设置）： 电流表有暗线端为负极端子。 3彩色指示器 彩色指示器相当于一个发光二极管，仅有一个端子。它连接到电路中的某点时， 当该点的电平达到高电平时便发光指示。该器件可以用来显示数字电路中某一点电 平的状态。 4数码显示器、带译码数码显示器 数码显示器就是七段LED数码显示器；带译码数码显示器仅有4个输入端， 可以将4位编码对应的十六进制的0一下予以显示。 5.蜂鸣器 该器件相当于一个压电陶瓷片晶体。当两端电压超过设置电压是，计算机内的 扬声器会发出声响。 6条形光柱、带译码条形光柱 条形光柱由十个LED发光管同向并排排列构成。通过电压比较器来检测输入 电压的高低，可以把检测的结果送到光柱中某一个LED以显示电压的高低。部件 左侧为阳极，右侧为阴极。正向电压降可由元件属性对话框设置。带译码条形光柱 相当于10个LED串联，如果美意个点亮电压为V,当接入电压为5V时，仅下 面5个LED发光。点亮每一个LED的电压值（从最低段到最高段）：Von=V,+ (V-V)幸(n-l)/9,其中n为点亮LED的数量。V、VL可由元件属性对话 框设置

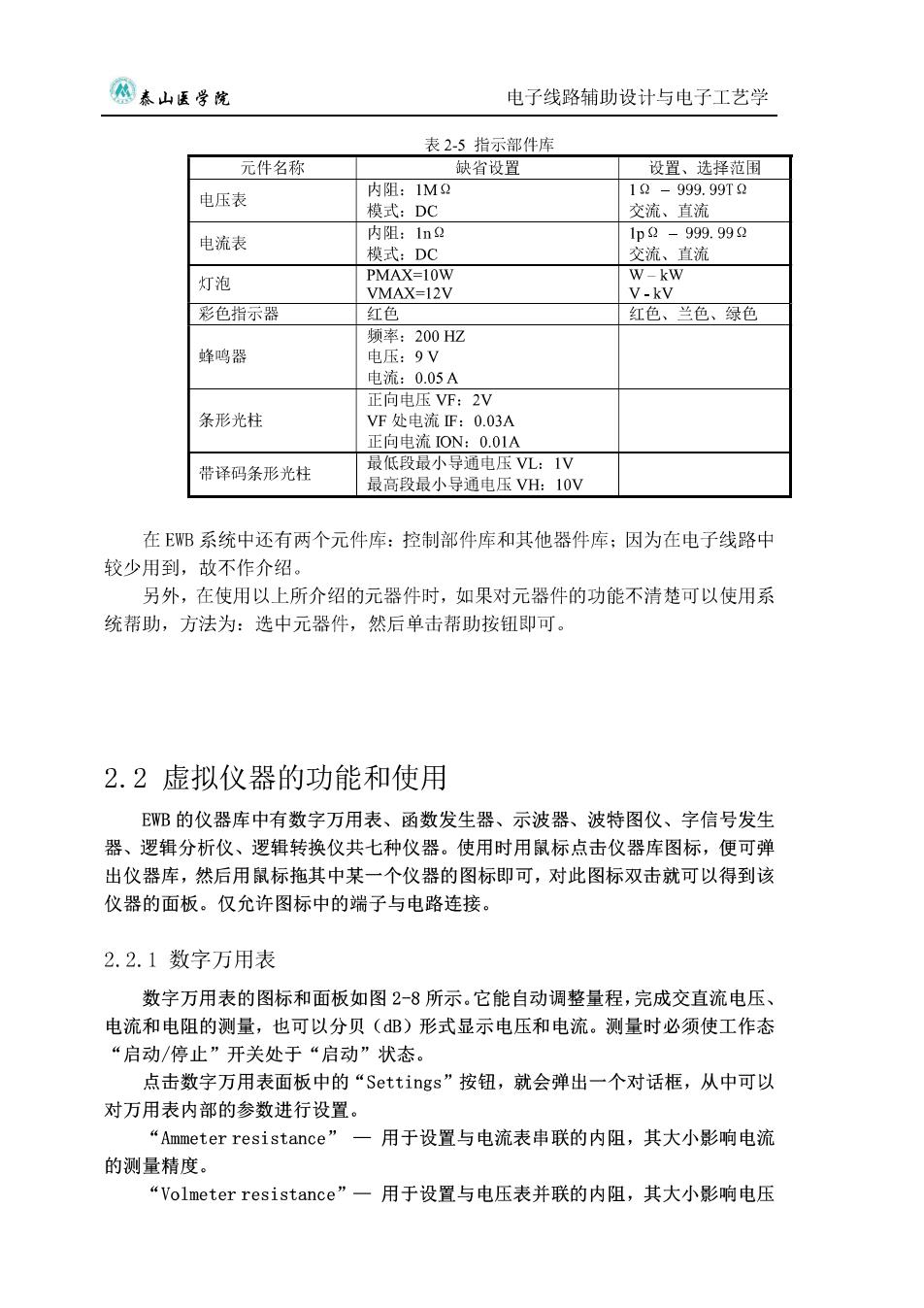

感泰山医学院 电子线路辅助设计与电子工艺学 表2-5指示部件库 元件名称 缺省设置 设置、达择范围 电压表 内阻：1MQ 1Q-999.99T2 模式：DC 交流、直流 电流表 内阻：1nQ -999.990 模式：DC 交流、直流 灯泡 V-kw 彩色指示器 红色、兰色、绿色 蜂鸣器 由流：0.05A 正向电压VF:2V 条形光柱 VF处电流F:0.03A 正向电流ION:0.01A 带译码条形光柱 在EW系统中还有两个元件库：控制部件库和其他器件库：因为在电子线路中 较少用到，故不作介绍。 另外，在使用以上所介绍的元器件时，如果对元器件的功能不清楚可以使用系 统帮助，方法为：选中元器件，然后单击帮助按钮即可。 2.2虚拟仪器的功能和使用 WB的仪器库中有数字万用表、函数发生器、示波器、波特图仪、字信号发生 器、逻辑分析仪、逻辑转换仪共七种仪器。使用时用鼠标点击仪器库图标，便可弹 出仪器库，然后用鼠标拖其中某一个仪器的图标即可，对此图标双击就可以得到该 仪器的面板。仅允许图标中的端子与电路连接。 2.2.1数字万用表 数字万用表的图标和面板如图2-8所示。它能自动调整量程，完成交直流电压、 电流和电阻的测量，也可以分贝(B)形式显示电压和电流。测量时必须使工作态 “启动/停止”开关处于“启动”状态。 点击数字万用表面板中的“Settings”按钮，就会弹出一个对话框，从中可以 对万用表内部的参数进行设置。 “Ammeter resistance” 用于设置与电流表串联的内阻，其大小影响电流 的测量精度。 “Volmeter resistance'”一 用于设置与电压表并联的内阻，其大小影响电压
