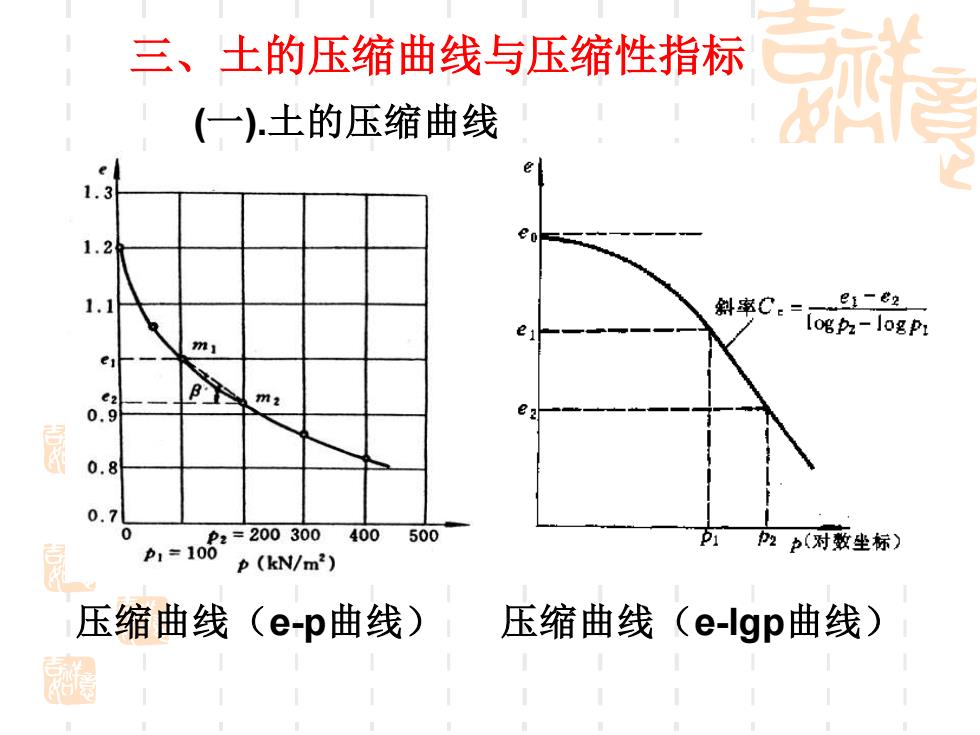

三、土的压缩曲线与压缩性指标 (一)土的压缩曲线 ,3 e 斜率C: logpz-logP1 ei e2 m2 0.9 e 0.8 0.7 0 2=200300 400500 p1=100 2中（对数坐标） (kN/m2) 压缩曲线(e-p曲线) 压缩曲线(e-lgp曲线)
三、土的压缩曲线与压缩性指标 (一).土的压缩曲线 压缩曲线（e-p曲线） 压缩曲线（e-lgp曲线）

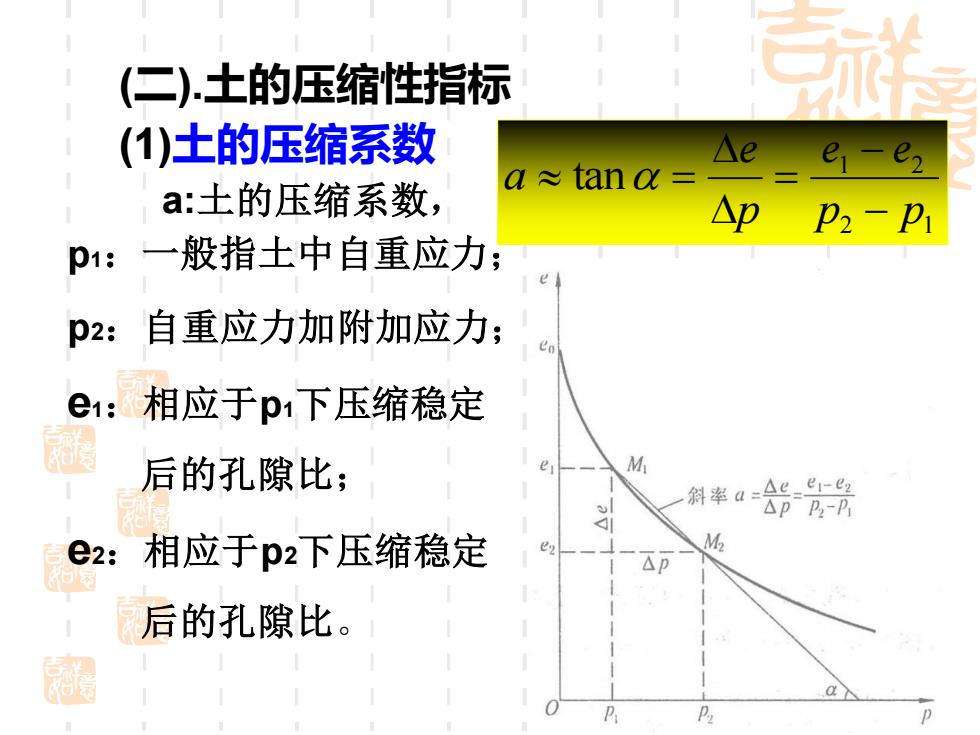

(二).土的压缩性指标 (1)土的压缩系数 △e a≈tan e1-2 a:土的压缩系数， △pP2-P1 p1: 一般指土中自重应力； p2:自重应力加附加应力； e1:相应于p1下压缩稳定 后的孔隙比； M 斜率a=Ae=e1- △pP-P e2: 相应于p2下压缩稳定 M △p 后的孔隙比。 P
(二).土的压缩性指标 (1)土的压缩系数 a:土的压缩系数， p1：一般指土中自重应力； p2：自重应力加附加应力； e1：相应于p1下压缩稳定 后的孔隙比； e2：相应于p2下压缩稳定 后的孔隙比。 2 1 1 2 tan p p e e p e a − − = =

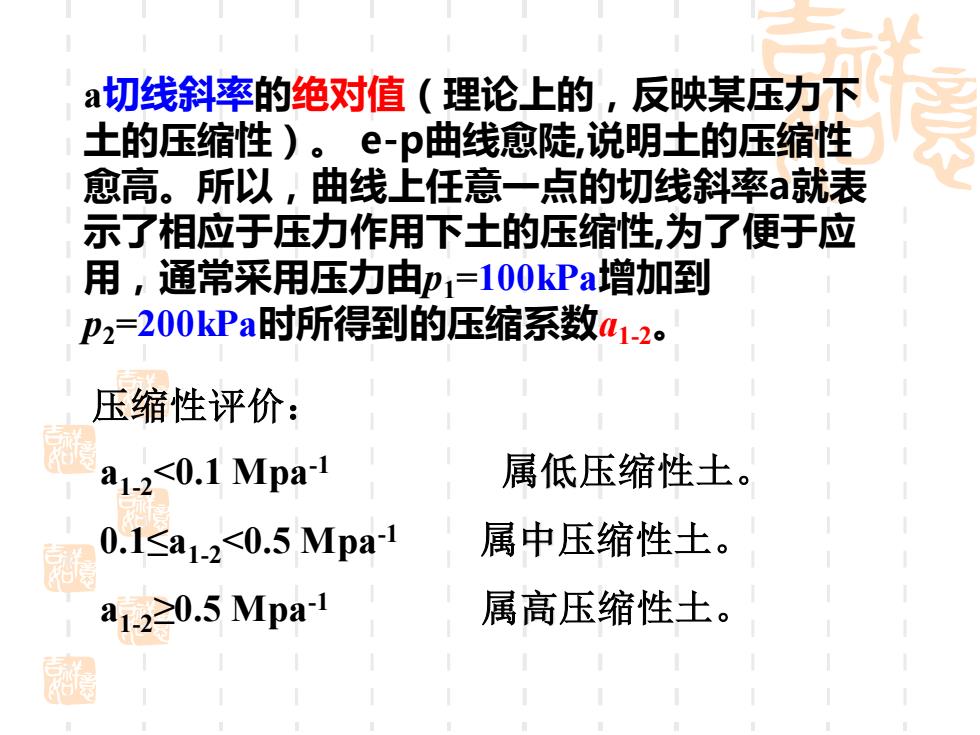

a切线斜率的绝对值（理论上的，反映某压力下 土的压缩性)。e-p曲线愈陡，说明土的压缩性 愈高。所以，曲线上任意一点的切线斜率a就表 示了相应于压力作用下土的压缩性，为了便于应 用，通常采用压力由p1=100kPa增加到 p2=200kPa时所得到的压缩系数a1-2。 压缩性评价： a1-2<0.1Mpa-l 属低压缩性土。 0.1≤a1-2<0.5Mpal 属中压缩性土。 a12≥0.5Mpal 属高压缩性土。 超
a切线斜率的绝对值（理论上的，反映某压力下 土的压缩性）。 e-p曲线愈陡,说明土的压缩性 愈高。所以，曲线上任意一点的切线斜率a就表 示了相应于压力作用下土的压缩性,为了便于应 用，通常采用压力由p1=100kPa增加到 p2=200kPa时所得到的压缩系数a1-2。 a1-2<0.1 Mpa-1 属低压缩性土。 0.1≤a1-2<0.5 Mpa-1 属中压缩性土。 a1-2≥0.5 Mpa-1 属高压缩性土。 压缩性评价：

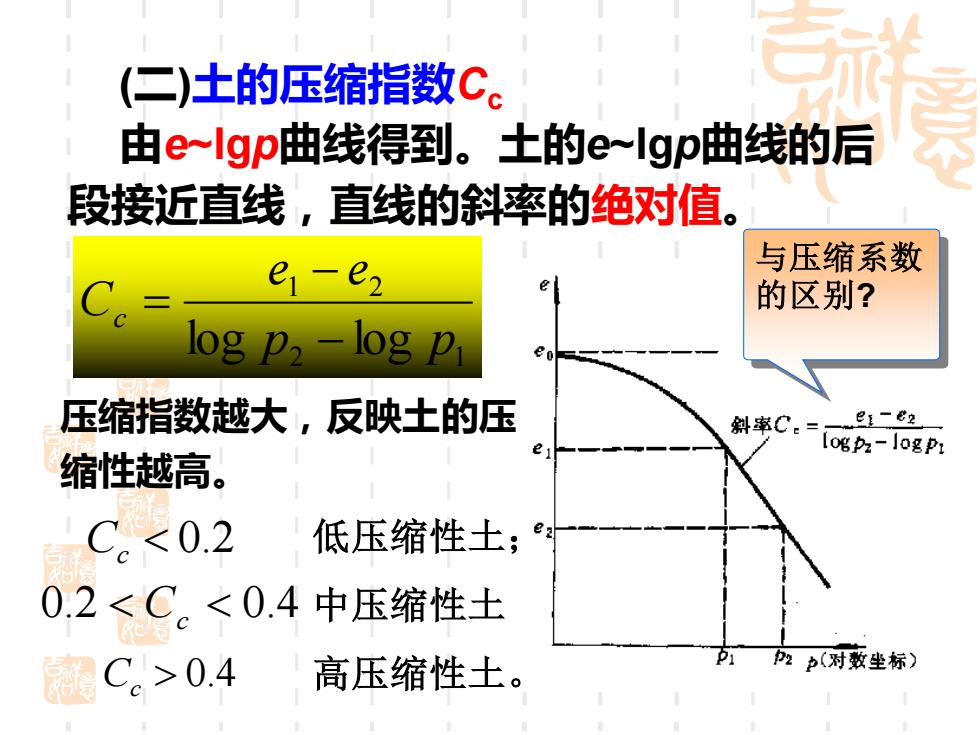

(二)土的压缩指数C。 由e~lgp曲线得到。土的elgp曲线的后 段接近直线，直线的斜率的绝对值。 e1-e2 与压缩系数 的区别？ log p,-log p 压缩指数越大，反映土的压 斜率C:= e1-e2 ogpz-logpr 缩性越高。 C<0.2 低压缩性土； 0.2<C。<0.4中压缩性土 Cc>0.4 高压缩性土。 2p(对数坐标)
(二)土的压缩指数Cc 由e~lgp曲线得到。土的e~lgp曲线的后 段接近直线，直线的斜率的绝对值。 2 1 1 2 log p log p e e Cc − − = 压缩指数越大，反映土的压 缩性越高。 Cc 0.2 低压缩性土； 中压缩性土 Cc 0.4 高压缩性土。 0.2 Cc 0.4 与压缩系数 的区别?

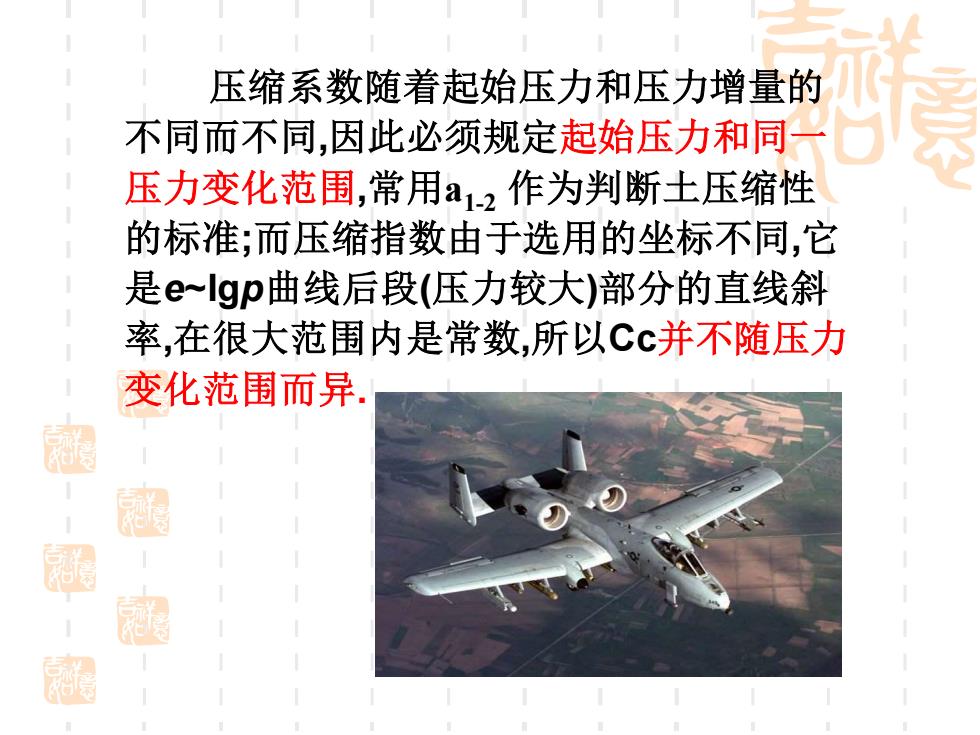

压缩系数随着起始压力和压力增量的 不同而不同，因此必须规定起始压力和同一 压力变化范围，常用a2作为判断土压缩性 的标准；而压缩指数由于选用的坐标不同，它 是e~lgp曲线后段（压力较大）部分的直线斜 率，在很大范围内是常数，所以Cc并不随压力 变化范围而异 园
压缩系数随着起始压力和压力增量的 不同而不同,因此必须规定起始压力和同一 压力变化范围,常用a1-2 作为判断土压缩性 的标准;而压缩指数由于选用的坐标不同,它 是e~lgp曲线后段(压力较大)部分的直线斜 率,在很大范围内是常数,所以Cc并不随压力 变化范围而异
