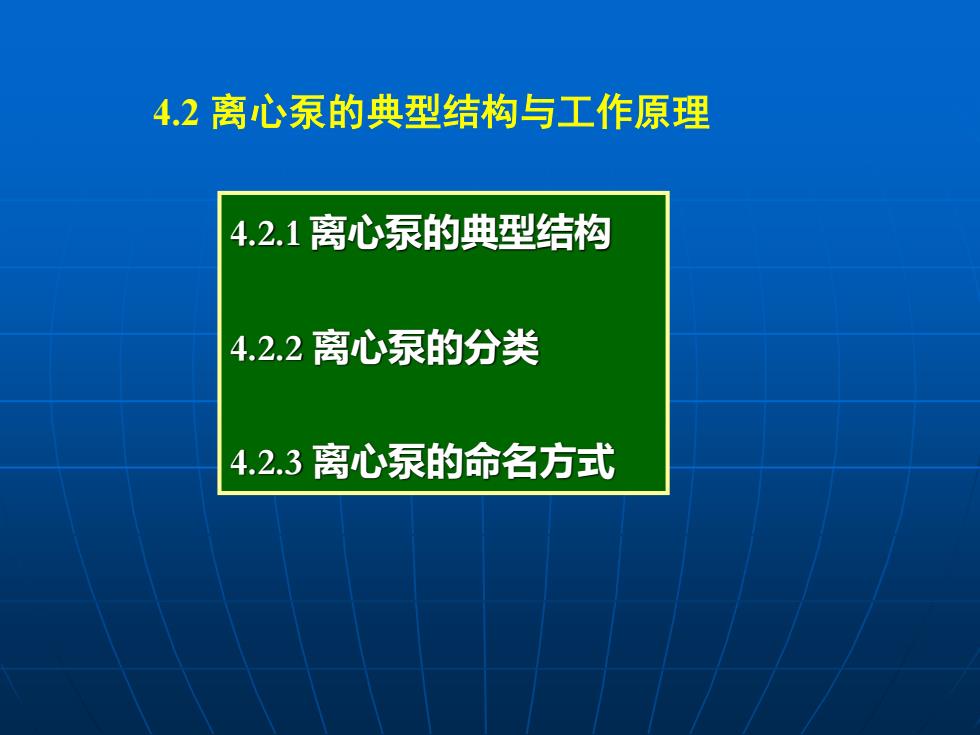

4.2离心泵的典型结构与工作原理 4.2.1离心泵的典型结构 4.2.2离心泵的分类 4.2.3离心泵的命名方式
4.2 离心泵的典型结构与工作原理 4.2.1 离心泵的典型结构 4.2.2 离心泵的分类 4.2.3 离心泵的命名方式

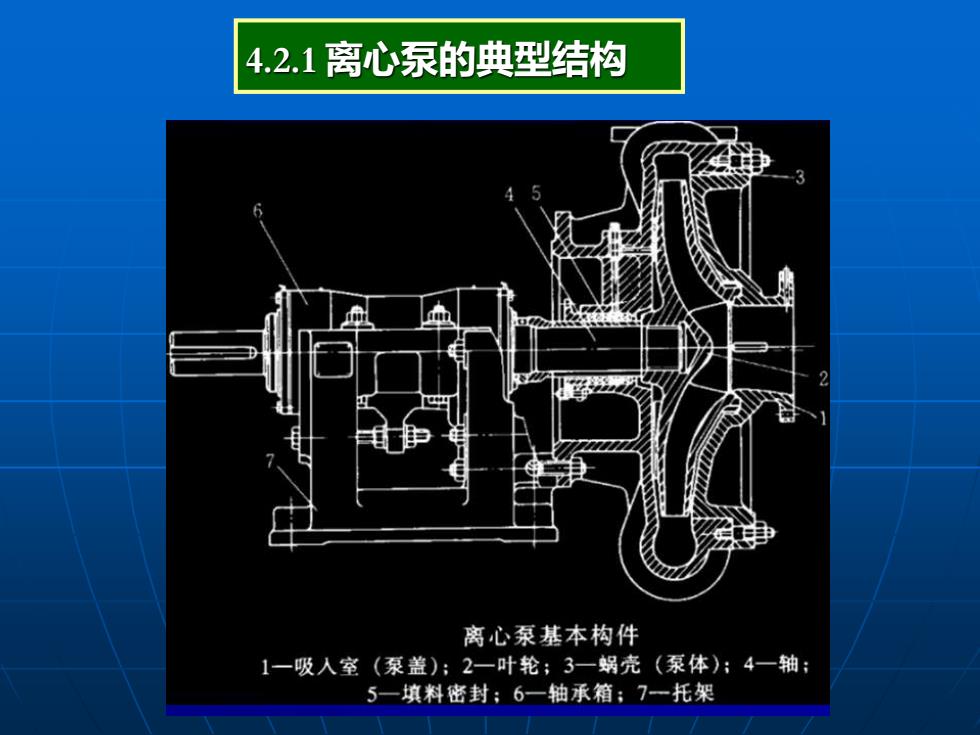

4.2.1离心泵的典型结构 离心泵基本构件 1一吸人室（泵盖）；2一叶轮；3一蜗壳（泵体）；4一轴； 5一填料密封：6一轴承箱；7一托架
4.2.1 离心泵的典型结构

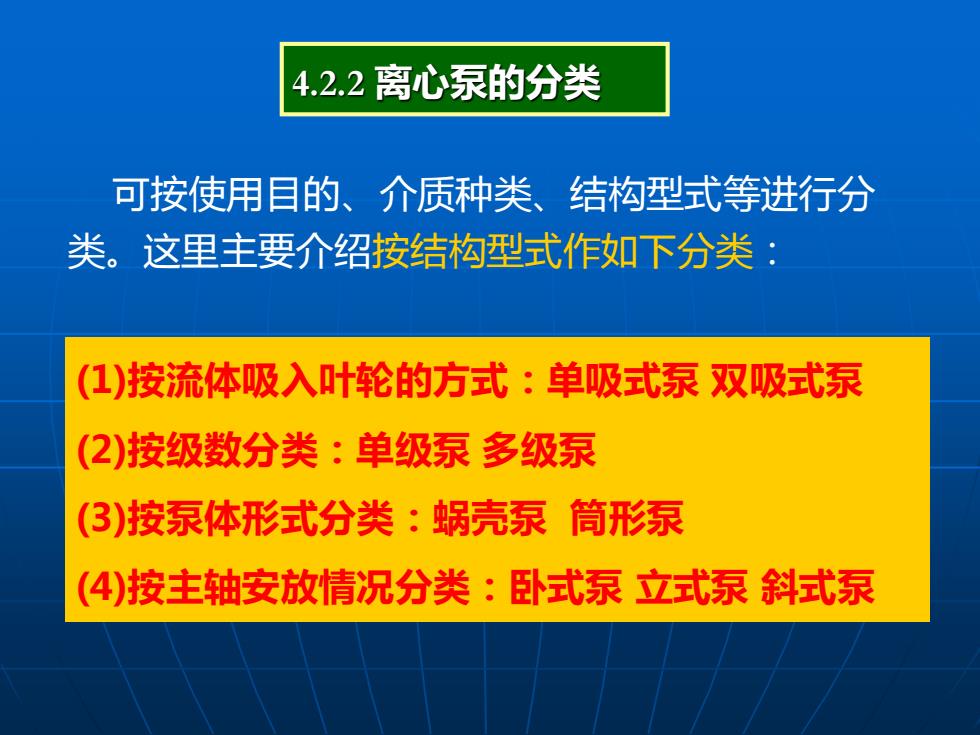

4.2.2离心泵的分类 可按使用目的、介质种类、结构型式等进行分 类。这里主要介绍按结构型式作如下分类 (1)按流体吸入叶轮的方式：单吸式泵双吸式泵 (2)按级数分类：单级泵多级泵 (3)按泵体形式分类：蜗壳泵筒形泵 (4)按主轴安放情况分类：卧式泵立式泵斜式泵
4.2.2 离心泵的分类 可按使用目的、介质种类、结构型式等进行分 类。这里主要介绍按结构型式作如下分类： (1)按流体吸入叶轮的方式：单吸式泵 双吸式泵 (2)按级数分类：单级泵 多级泵 (3)按泵体形式分类：蜗壳泵 筒形泵 (4)按主轴安放情况分类：卧式泵 立式泵 斜式泵

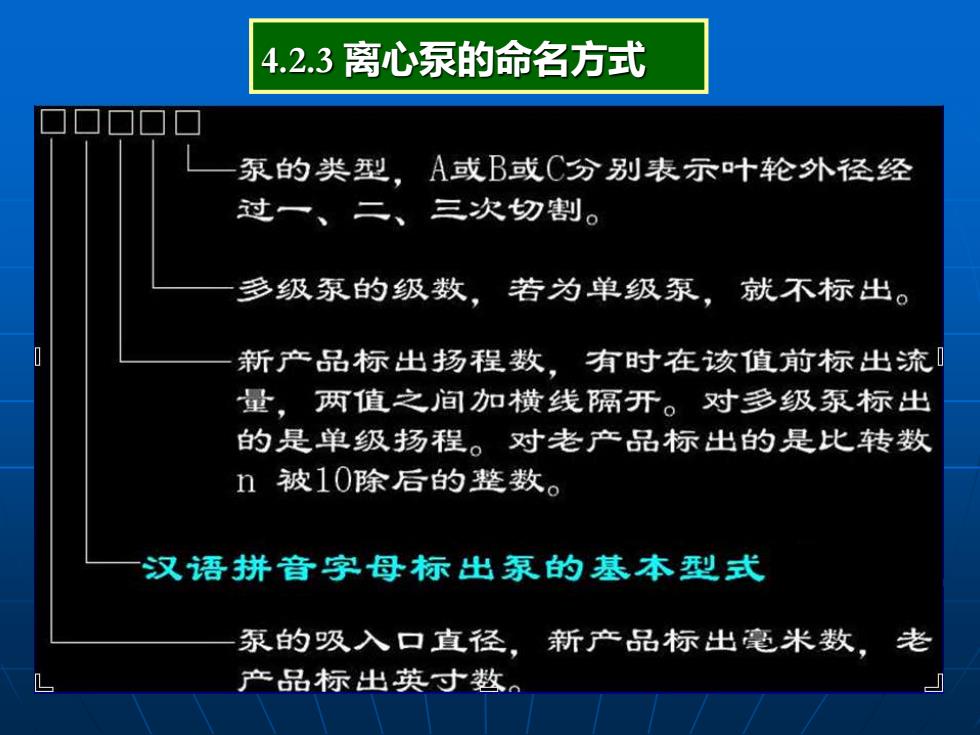

4.2.3离心泵的命名方式 泵的类型，A或B或C分别表示十轮外径经 过一、二、三次切割。 多级泵的级数，若为单级泵，就不标出。 新产品标出扬程数，有时在该值前标出流[ 量，两值之间加横线隔开。对多级泵标出 的是单级扬程。对老产品标出的是比转数 n被10除后的整数。 汉语拼音字母标出泵的基本型式 泵的吸入口直径，新产品标出毫米数，老 产品标出英寸数邀
4.2.3 离心泵的命名方式

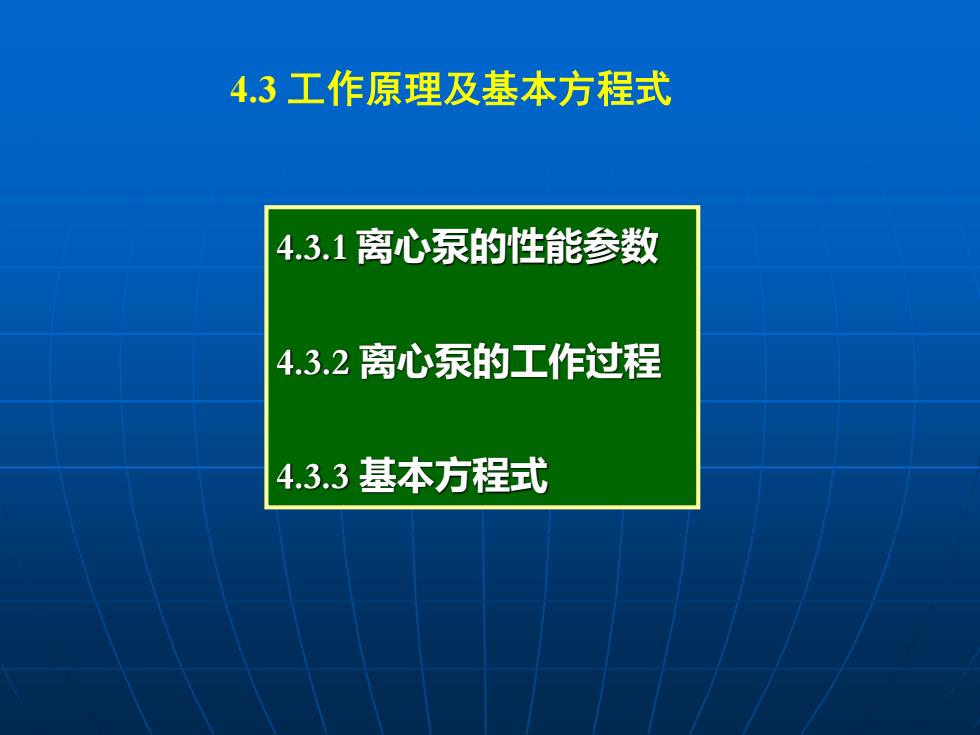

4.3工作原理及基本方程式 4.3.1离心泵的性能参数 4.3.2离心泵的工作过程 4.3.3基本方程式
4.3 工作原理及基本方程式 4.3.1 离心泵的性能参数 4.3.2 离心泵的工作过程 4.3.3 基本方程式
