第8章卫星遥感及其影像 8.1卫星遥感技术条统简介 遥感原 遥感测试系统 ●遥感试验区 ★定标校准站用于对传感器和遥感数据进行定 理与方法 标校准，分为几何校准站和辐射校准站两类。 ★普通观测站和遥测数据收集站人工或自动观 测收集温度、湿度、雨量、风速等环境数据， 直接或通过卫星发送给地面站，为遥感图像的 RS 分析处理和校正提供参考和依据
遥 感 原 理 与 方 法 RS 8.1 卫星遥感技术系统简介 ① 遥感测试系统 ●遥感试验区 ★定标校准站 用于对传感器和遥感数据进行定 标校准，分为几何校准站和辐射校准站两类。 ★普通观测站和遥测数据收集站 人工或自动观 测收集温度、湿度、雨量、风速等环境数据， 直接或通过卫星发送给地面站，为遥感图像的 分析处理和校正提供参考和依据。 第8章 卫星遥感及其影像

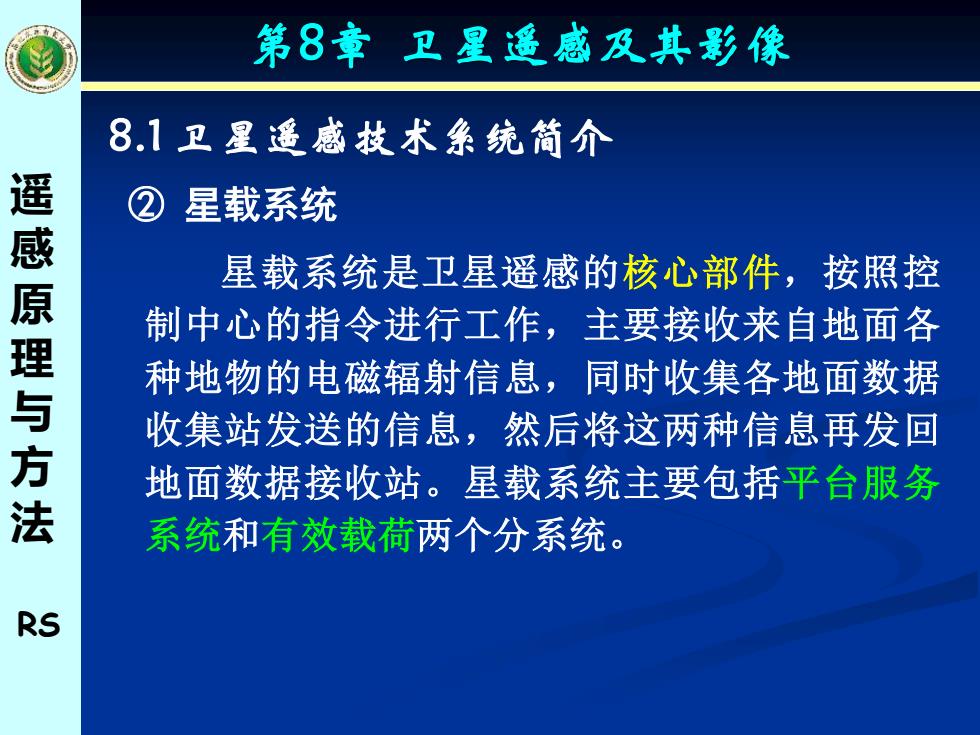

第8章卫星遥感及其影像 8.1卫星遥感技术条统简介 ② 星载系统 星载系统是卫星遥感的核心部件，按照控 感原理与方法 制中心的指令进行工作，主要接收来自地面各 种地物的电磁辐射信息，同时收集各地面数据 收集站发送的信息，然后将这两种信息再发回 地面数据接收站。星载系统主要包括平台服务 系统和有效载荷两个分系统。 RS
遥 感 原 理 与 方 法 RS 8.1 卫星遥感技术系统简介 ② 星载系统 星载系统是卫星遥感的核心部件，按照控 制中心的指令进行工作，主要接收来自地面各 种地物的电磁辐射信息，同时收集各地面数据 收集站发送的信息，然后将这两种信息再发回 地面数据接收站。星载系统主要包括平台服务 系统和有效载荷两个分系统。 第8章 卫星遥感及其影像
第8章卫星遥感及其影像 8.1卫星遥感技术系统简介 ② 星载系统 感原 ● 平台服务分系统 由各种控制和服务性 理与方法 仪器组成，以保障星体正 常运行和工作。 ,太阳电 ★控制星体姿态 池帆板 ★通讯联系和数据管理 ★调整轨道 RS ★监测仪器工作状态 多光谱扫描仪 ★电源供应 数据收集天线 、~反束光导管摄像仪
遥 感 原 理 与 方 法 RS 8.1 卫星遥感技术系统简介 ② 星载系统 ●平台服务分系统 由各种控制和服务性 仪器组成，以保障星体正 常运行和工作。 ★控制星体姿态 ★通讯联系和数据管理 ★调整轨道 ★监测仪器工作状态 ★电源供应 第8章 卫星遥感及其影像
第8章卫星遥感及其影像 8.1卫星遥感技术条统简介 ② 星载系统 遥感原理与方法 。有效载荷分系统 有效载荷分系统包括传感器和其他专用设 备如数据传输、空间环境监测和星上数据收集 等星上遥感装置，是星体的主要组成部分。 数据经编码、调制、变和功放，由天线 发射出射频信号，在卫星经过地面站上空时， RS 被地面站接收
遥 感 原 理 与 方 法 RS 8.1 卫星遥感技术系统简介 ② 星载系统 ●有效载荷分系统 有效载荷分系统包括传感器和其他专用设 备如数据传输、空间环境监测和星上数据收集 等星上遥感装置，是星体的主要组成部分。 数据经编码、调制、变频和功放，由天线 发射出射频信号，在卫星经过地面站上空时， 被地面站接收。 第8章 卫星遥感及其影像

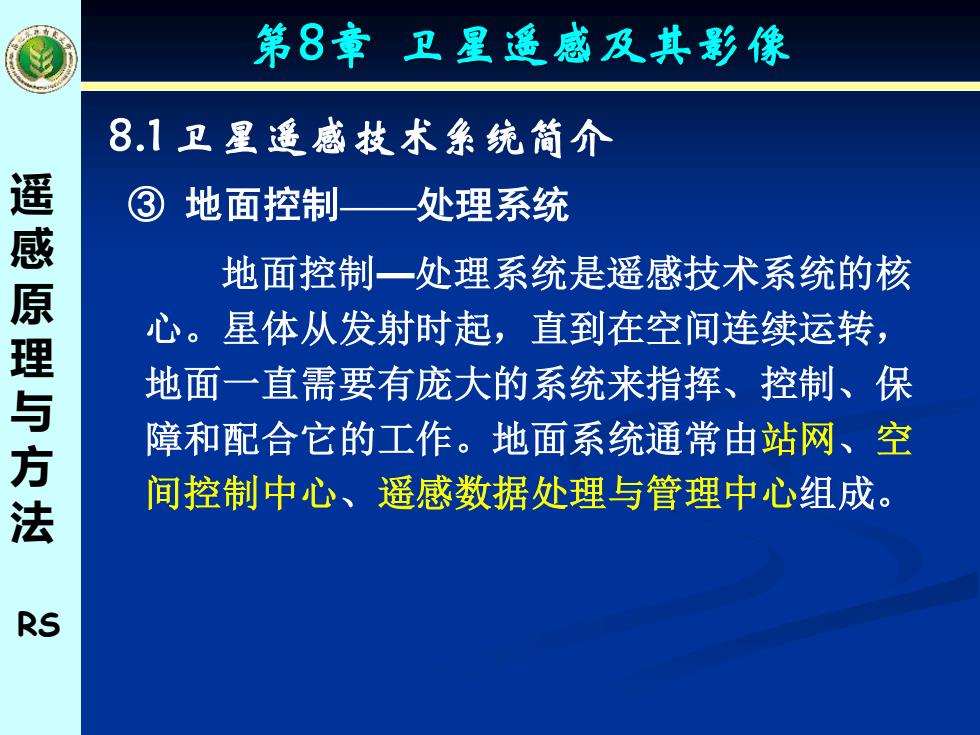

第8章卫星遥感及其影像 8.1卫星遥感技术系统简介 ③ 地面控制一处理系统 地面控制一处理系统是遥感技术系统的核 感原理与方法 心。星体从发射时起，直到在空间连续运转， 地面一直需要有庞大的系统来指挥、控制、保 障和配合它的工作。地面系统通常由站网、空 间控制中心、遥感数据处理与管理中心组成。 RS
遥 感 原 理 与 方 法 RS 8.1 卫星遥感技术系统简介 ③ 地面控制——处理系统 地面控制—处理系统是遥感技术系统的核 心。星体从发射时起，直到在空间连续运转， 地面一直需要有庞大的系统来指挥、控制、保 障和配合它的工作。地面系统通常由站网、空 间控制中心、遥感数据处理与管理中心组成。 第8章 卫星遥感及其影像
