第二节 位错的基本慨念 PRIMARY CONCEPT OF DISLOCATION 位错学说的产生 位错的基本类型和特征 位错的运动 THE END
第二节 位错的基本概念 PRIMARY CONCEPT OF DISLOCATION 位错学说的产生 位错的基本类型和特征 位错的运动 THE END

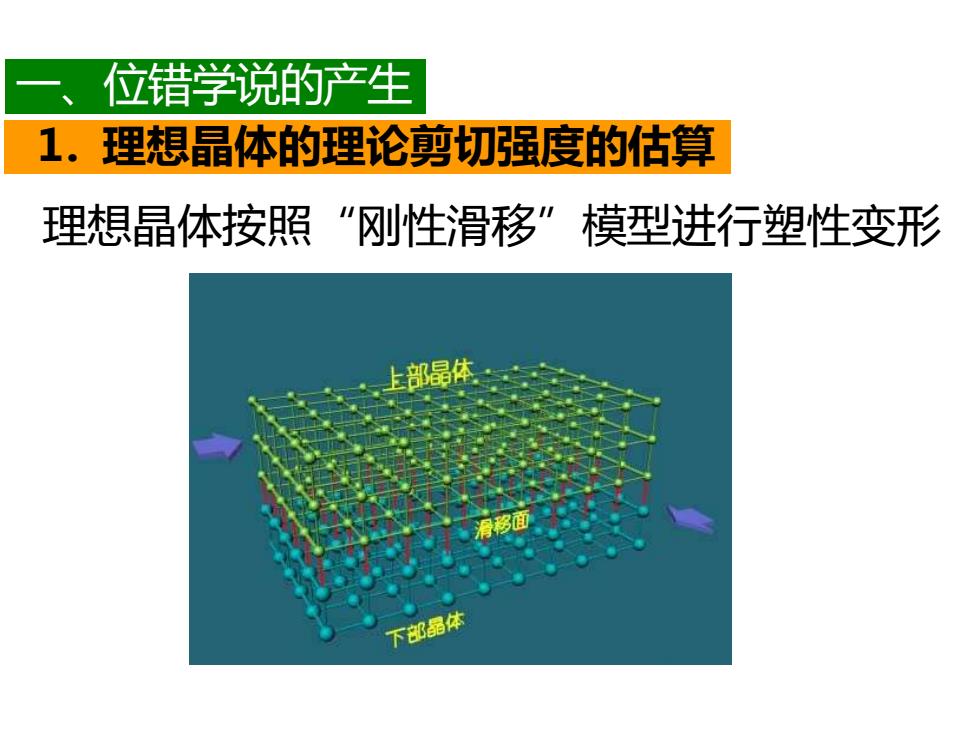

一、 位错学说的产生 1.理想晶体的理论剪切强度的估算 理想晶体按照“刚性滑移”模型进行塑性变形 上部喝 下部品体
一、位错学说的产生 1. 理想晶体的理论剪切强度的估算 理想晶体按照“刚性滑移”模型进行塑性变形

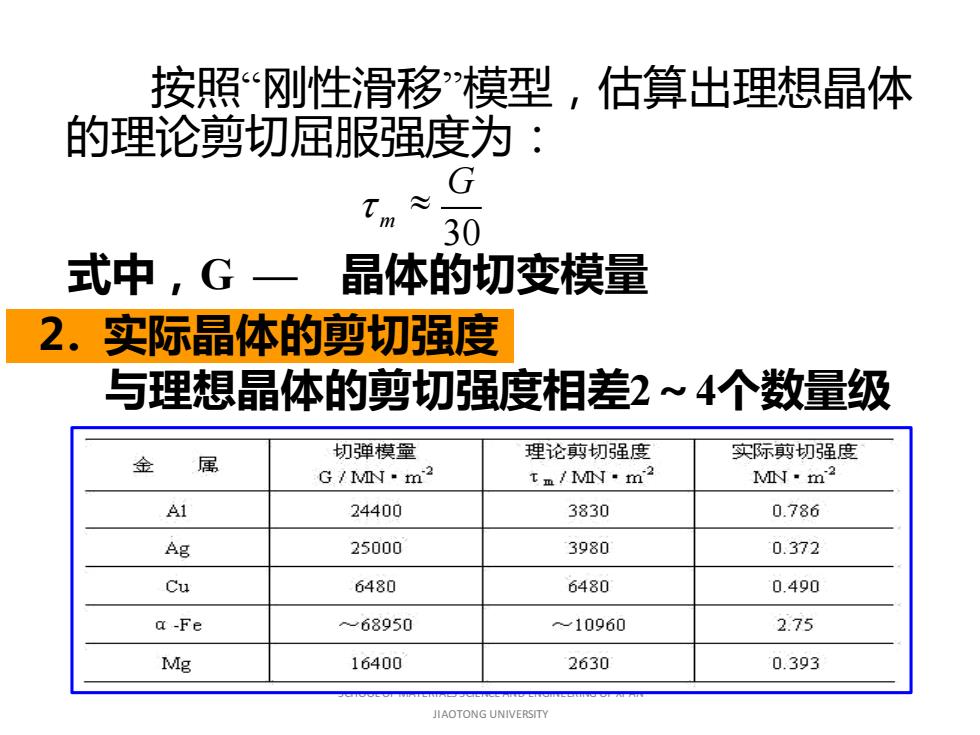

按照“刚性滑移模型,估算出理想晶体 的理论剪切屈服强度为: G 30 式中,G一 晶体的切变模量 2.实际晶体的剪切强度 与理想晶体的剪切强度相差2~4个数量级 切弹模量 理论剪切强度 实际剪切强度 金 属 G/N·m2 tm/MN.m:2 wN·m2 Al 24400 3830 0.786 Ag 25000 3980 0.372 Cu 6480 6480 0.490 a-Fe 68950 ×10960 2.75 Mg 16400 2630 0.393 JIAOTONG UNIVERSITY
按照“刚性滑移”模型,估算出理想晶体 的理论剪切屈服强度为: SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY 30 m G 式中,G — 晶体的切变模量 2. 实际晶体的剪切强度 与理想晶体的剪切强度相差2~4个数量级

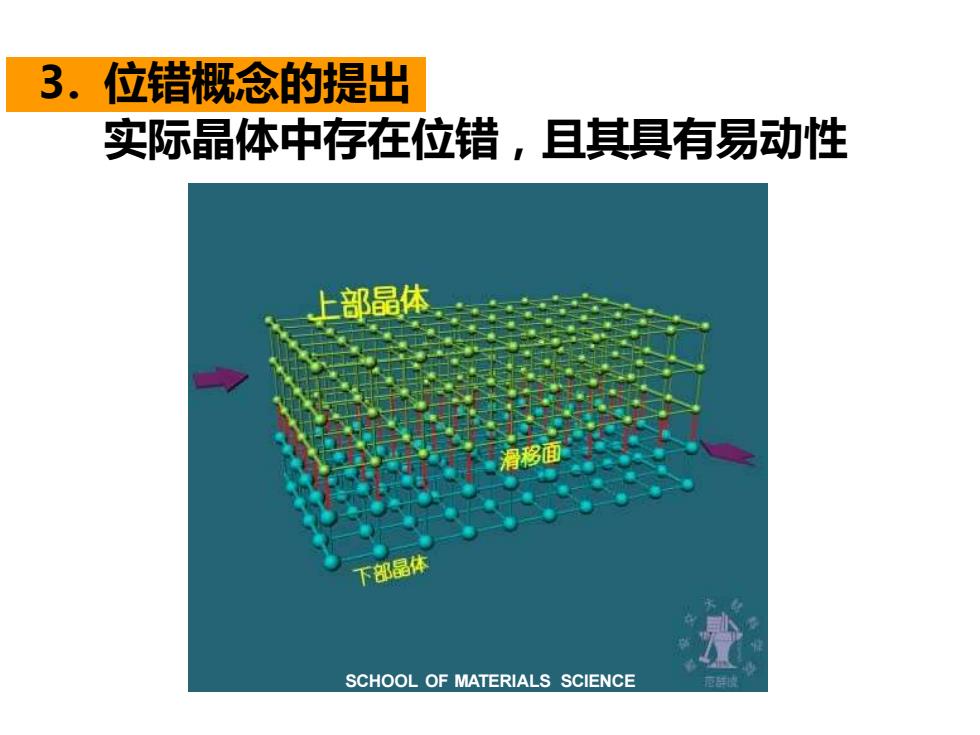

3.位错概念的提出 实际晶体中存在位错,且其具有易动性 上部晶体 下部品体 SCHOOL OF MATERIALS SCIENCE
3. 位错概念的提出 实际晶体中存在位错,且其具有易动性 SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY
绿色一上部晶体 红色一下部晶体 SCHOOL OF MATERIALS SCIENCE
SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY
