金相显微镜的结构及使用 例如：40×物镜N.A.=0.65 M总=M有效=(500~1000)N.A, (500≈1000)×0.65 =325650× 所以 M且=(325~650)/40=8~16× 2009.4 6
2009.4 6 金相显微镜的结构及使用 ◼ 例如：40×物镜 N.A.=0.65 M总= M有效=（500～1000）N.A. =（500～1000）×0.65 =325～650× 所以 M目=（325～650）/40=8～16×
金相显微镜的结构及使用 3 @ 6③ g 2009.4 7
2009.4 7 金相显微镜的结构及使用
金相显微镜的结构及使用 显微镜的操作 1、 将试样放在载物台上。 2、选择物镜和目镜。 3、转动粗调焦手轮，使载物台下降，待看 到组织后，再转动微调焦手轮直至图像 清晰为止。 4、调整孔径光阑和视场光阑至适当的大 小。 2009.4 8
2009.4 8 金相显微镜的结构及使用 ◼ 显微镜的操作 1、将试样放在载物台上。 2、选择物镜和目镜。 3、转动粗调焦手轮，使载物台下降，待看 到组织后，再转动微调焦手轮直至图像 清晰为止。 4、调整孔径光阑和视场光阑至适当的大 小

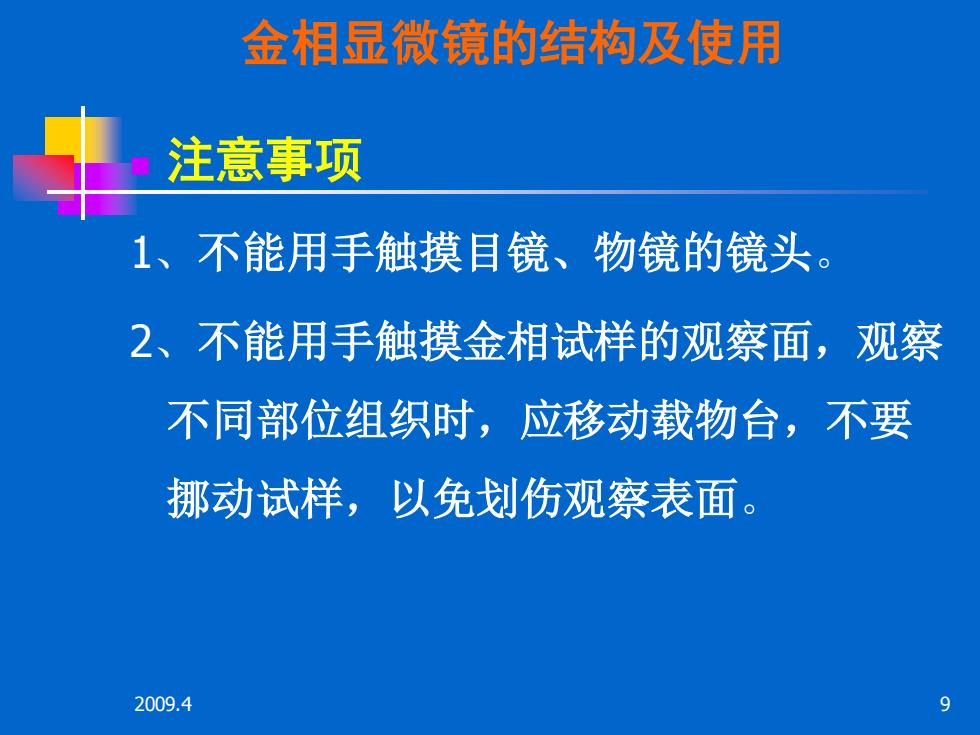

金相显微镜的结构及使用 注意事项 1、不能用手触摸目镜、物镜的镜头。 2、不能用手触摸金相试样的观察面，观察 不同部位组织时，应移动载物台，不要 挪动试样，以免划伤观察表面。 2009.4 9
2009.4 9 金相显微镜的结构及使用 ◼ 注意事项 1、不能用手触摸目镜、物镜的镜头。 2、不能用手触摸金相试样的观察面，观察 不同部位组织时，应移动载物台，不要 挪动试样，以免划伤观察表面
铁碳合金平衡组织观察 2009.4 10
2009.4 10 铁碳合金平衡组织观察
