教字实胎 2012 二氧化碳临界状态观测及p-v-t关系 测定实验 指导书

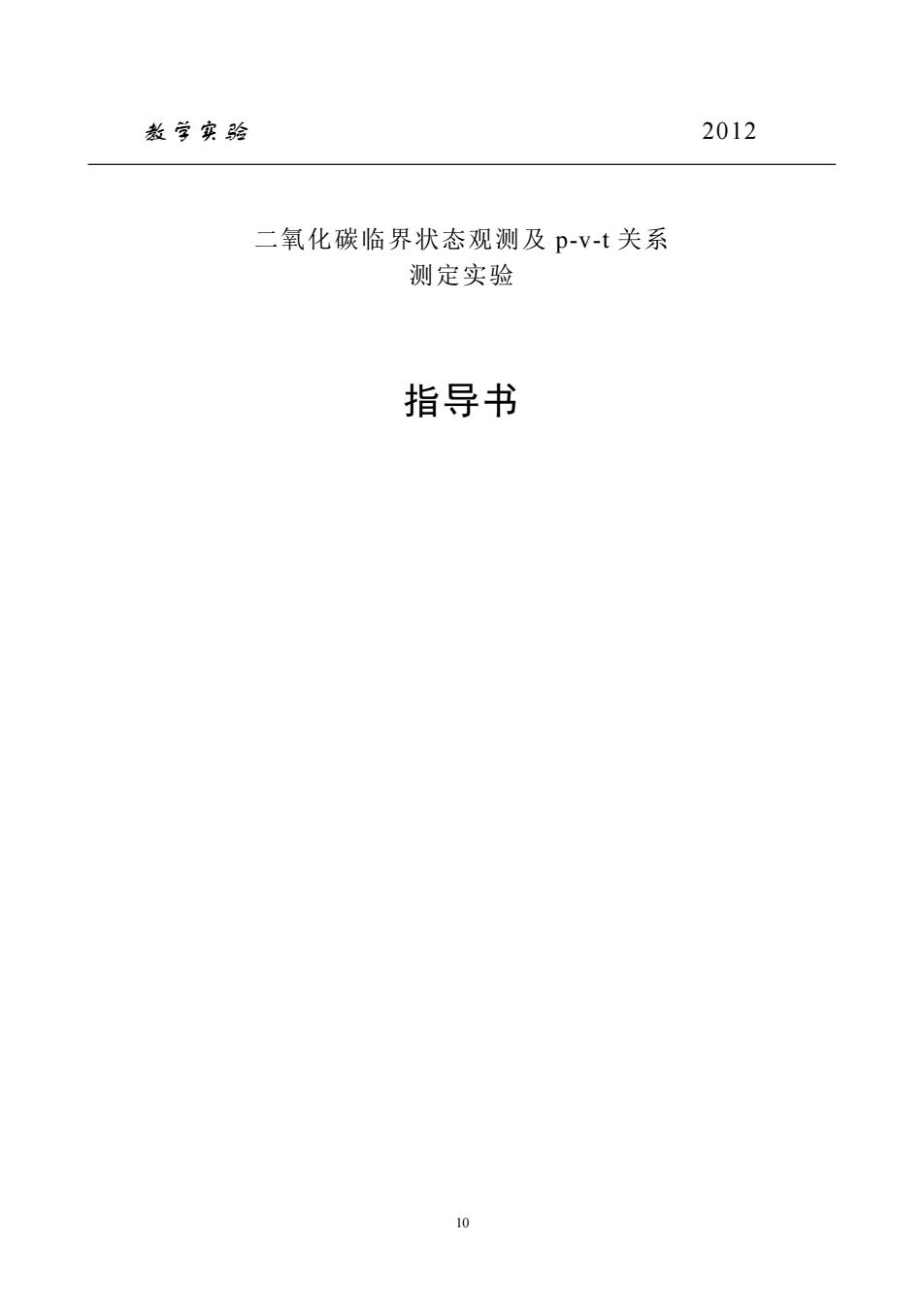

10 教学实验 2012 二氧化碳临界状态观测及 p-v-t 关系 测定实验 指导书
二氧化碳临界状态观测及p-v-t关系 测定实验指导书 一、实验目的 1、了解CO2临界状态的观测方法，增加对临界状态概念的感性认识。 2、增加对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理 解。 3、掌握CO2的p-v-t关系的测定方法，学会用实验测定实际气体状态变化规 律的方法和技巧。 4、学会活塞式压力计，恒温器等热工仪器的正确使用方法。 二、实验内容 1、测定C02的p-v-t关系。在p-v坐标系中绘出低于临界温度(t=20℃)、临 界温度(t=31.1℃)和高于临界温度(t=50℃)的三条等温曲线，并与标准实验曲 线及理论计算值相比较，并分析其差异原因。 2、测定C02在低于临界温度(t=20℃、27℃)饱和温度和饱和压力之间的对 应关系，并与图四中的tps曲线比较 3、观测临界状态 (1)临界状态附近气液两相模糊的现象。 (2)气液整体相变现象。 (3)测定CO2的pc、ve、te等临界参数，并将实验所得的ve值与理想气体状 态方程和范德瓦尔方程的理论值相比教，简述其差异原因。 三、实验设备及原理 实验装置由压力计、恒温水浴和实验台本体及其防护罩等三大部分组成（如图 一所示)。 手动油压机
11 二氧化碳临界状态观测及 p-v-t 关系 测定实验指导书 一、实验目的 1、了解 CO2 临界状态的观测方法，增加对临界状态概念的感性认识。 2、增加对课堂所讲的工质热力状态、凝结、汽化、饱和状态等基本概念的理 解。 3、掌握 CO2 的 p-v-t 关系的测定方法，学会用实验测定实际气体状态变化规 律的方法和技巧。 4、学会活塞式压力计，恒温器等热工仪器的正确使用方法。 二、实验内容 1、测定 CO2 的 p-v-t 关系。在 p-v 坐标系中绘出低于临界温度（t=20℃）、临 界温度（t=31.1℃）和高于临界温度（t=50℃）的三条等温曲线，并与标准实验曲 线及理论计算值相比较，并分析其差异原因。 2、测定 CO2 在低于临界温度（t=20℃、27℃）饱和温度和饱和压力之间的对 应关系，并与图四中的 ts-ps 曲线比较。 3、观测临界状态 （1）临界状态附近气液两相模糊的现象。 （2）气液整体相变现象。 （3）测定 CO2 的 pc、vc、t c 等临界参数，并将实验所得的 vc 值与理想气体状 态方程和范德瓦尔方程的理论值相比教，简述其差异原因。 三 、 实 验 设备及原理 实验装置由压力计、恒温水浴和实验台本体 及其防护罩等三大部分组成（如图 一所示）
