《汽车设计》课程教学资源（讲稿）法士特变速器结构原理

6、双中间轴多档变速箱副箱动力传递路线 高速档 低速档

纵面 远距离操纵机构 R 3 5 换档的清晰性： 9档双H操纵手球档位图： 5/6档到7/8档 克服高空档平衡力 3/4档到5/6档 克服高低档锁止力 3/4档到1/2档 克服低空档平衡力 1/2档到R/L档 克服较大低倒档锁止力 24 6 8 这确保了清晰的选档档位 双H馋芦机构操纵手球位置图

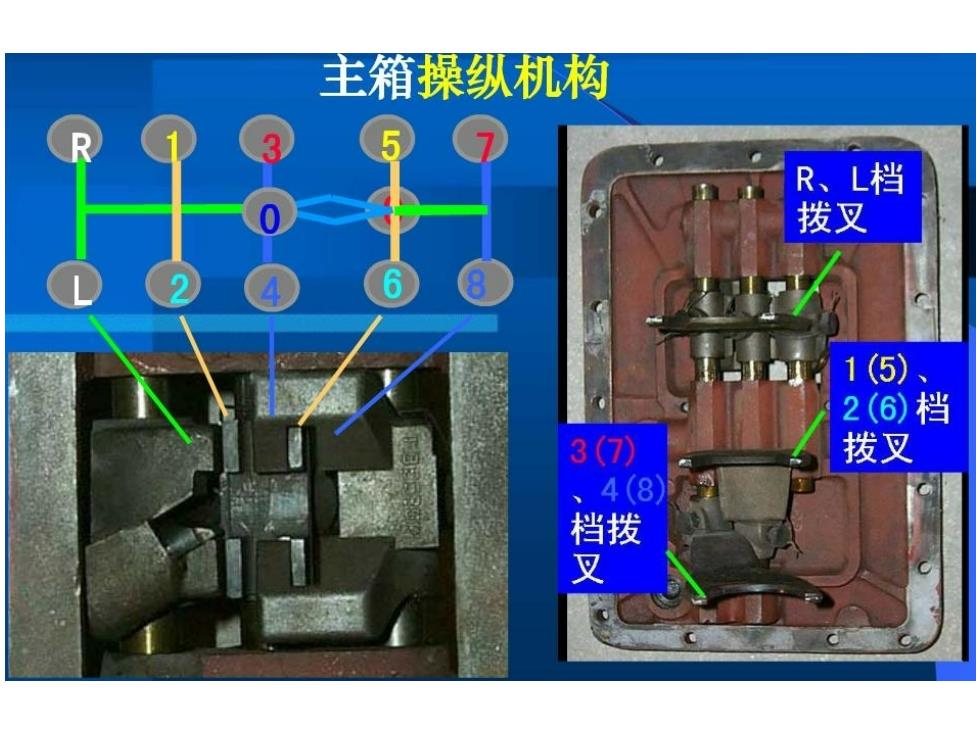

主箱操纵机构 3 R、L档 拨叉 8 1(5)、 2(6)档 3(7) 拨叉 、4(8
