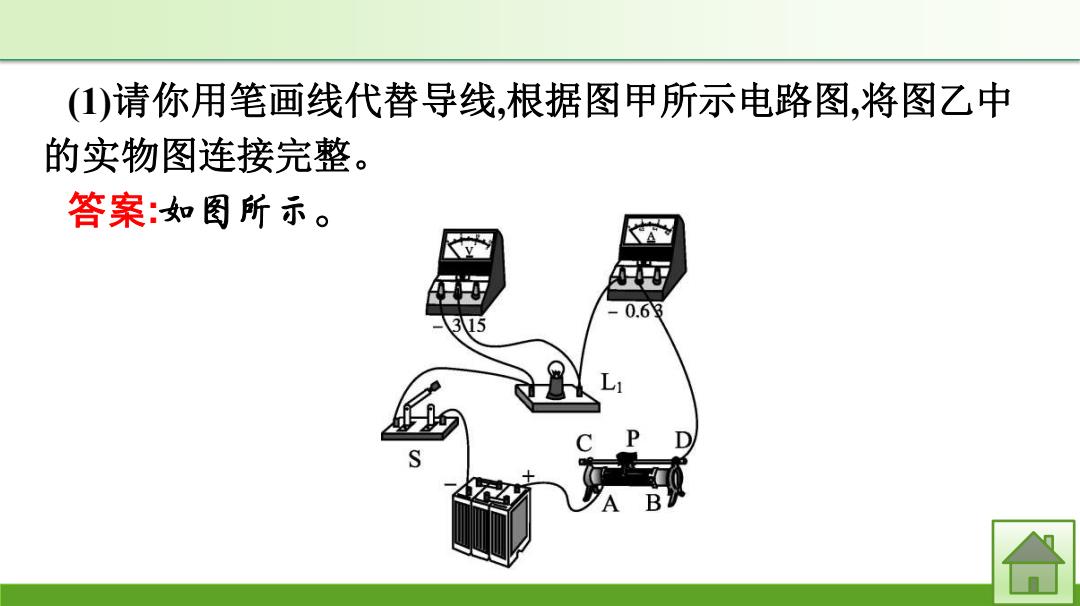

(1)请你用笔画线代替导线，根据图甲所示电路图，将图乙中 的实物图连接完整。 答案：如图所示。 -0.63 合
(1)请你用笔画线代替导线,根据图甲所示电路图,将图乙中 的实物图连接完整。 答案:如图所示
(2)若小雷连接电路后闭合开关，灯L,几乎不发光，移动滑片P 也不能改变灯的亮度，原因是他把滑动变阻器的 (选填 “A、B”或“C、D)接线柱接入了电路。 合
(2)若小雷连接电路后闭合开关,灯L1几乎不发光,移动滑片P 也不能改变灯的亮度,原因是他把滑动变阻器的A、B (选填 “A、B”或“C、D”)接线柱接入了电路
(3)小雷排除故障后，按如图所示的电路继续进行实验：闭合 开关，移动滑片P,使灯L发光，测出灯L,的相关物理量，记录和 计算结果见下表。下表不完整，请把小雷遗漏的内容填写在 空格处。 实验次数 电压V 实际功率W 电阻/2 1.6 0.20 0.32 8.00 2.5 0.24 0.60 10.42 2.8 0.26 0.73 10.77
(3)小雷排除故障后,按如图所示的电路继续进行实验:闭合 开关,移动滑片P,使灯L1发光,测出灯L1的相关物理量,记录和 计算结果见下表。下表不完整,请把小雷遗漏的内容填写在 空格处。 实验次数 电压/V 电流/A 实际功率/W 电阻/Ω 1 1.6 0.20 0.32 8.00 2 2.5 0.24 0.60 10.42 3 2.8 0.26 0.73 10.77
(4)小雷注意到灯L,的亮度变化是：第二次比第一次亮，第三 次比第二次更亮。结合表中数据得出的结论是：小灯泡越亮， 它的实际功率越 (⑤)用L,替换L,重复上面的实验时，需要改变 表的量 程，发现灯L,的亮度变化规律与灯L,相似
(4)小雷注意到灯L1的亮度变化是:第二次比第一次亮,第三 次比第二次更亮。结合表中数据得出的结论是:小灯泡越亮, 它的实际功率越大 。 (5)用L2替换L1重复上面的实验时,需要改变电压 表的量 程,发现灯L2的亮度变化规律与灯L1相似
