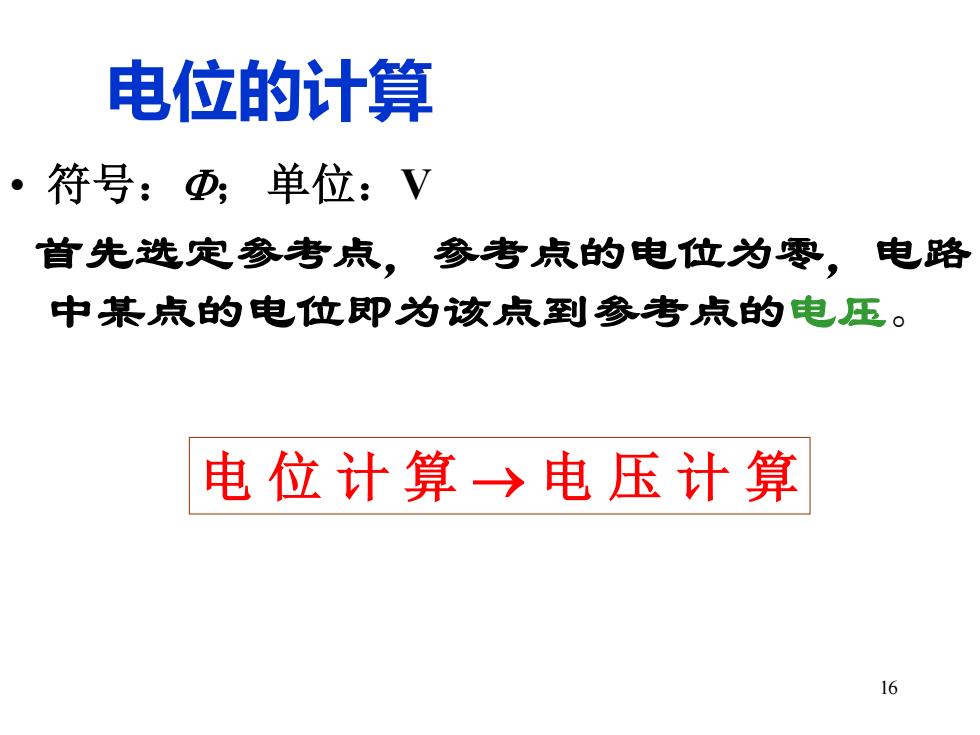

电位的计算 ·符号：Φ，单位：V 首先选定参考点，参考点的电位为零，电路 中某点的电位即为该点到参考点的电压。 电位计算→电压计算 16
16 电位的计算 • 符号：； 单位：V 首先选定参考点，参考点的电位为零，电路 中某点的电位即为该点到参考点的电压。 电 位 计 算 → 电 压 计 算

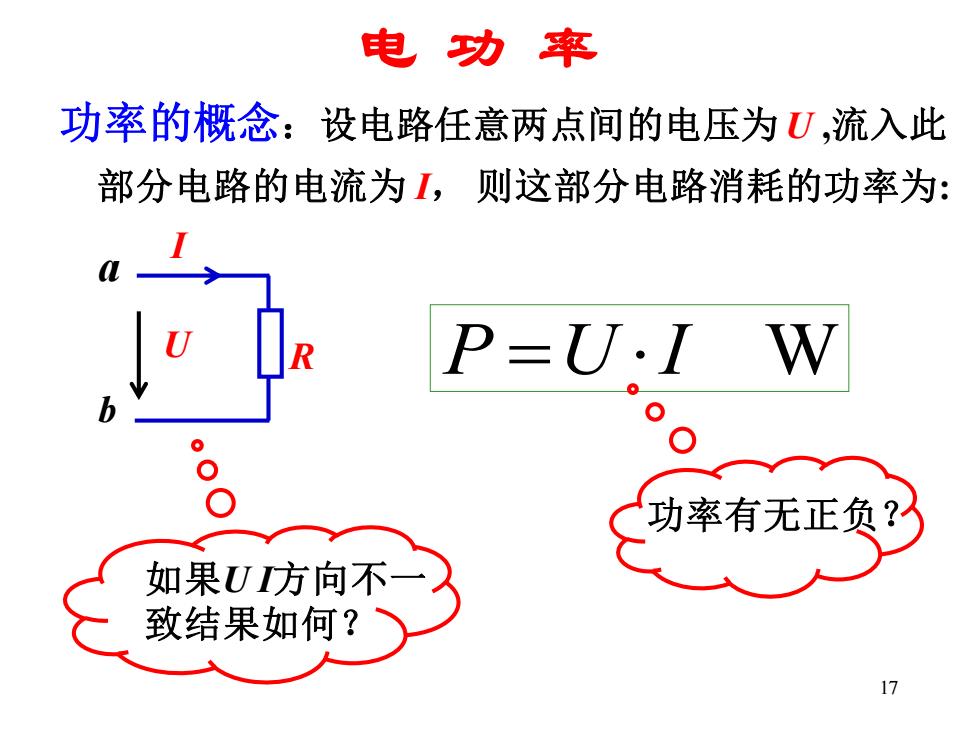

电功率 功率的概念：设电路任意两点间的电压为U,流入此 部分电路的电流为I,则这部分电路消耗的功率为： P=UJ·IW 功率有无正负？ 如果U方向不 致结果如何？ 17
17 电 功 率 a I U R b 功率的概念：设电路任意两点间的电压为 U ,流入此 部分电路的电流为 I， 则这部分电路消耗的功率为: P =U I W 功率有无正负？ 如果U I方向不一 致结果如何？

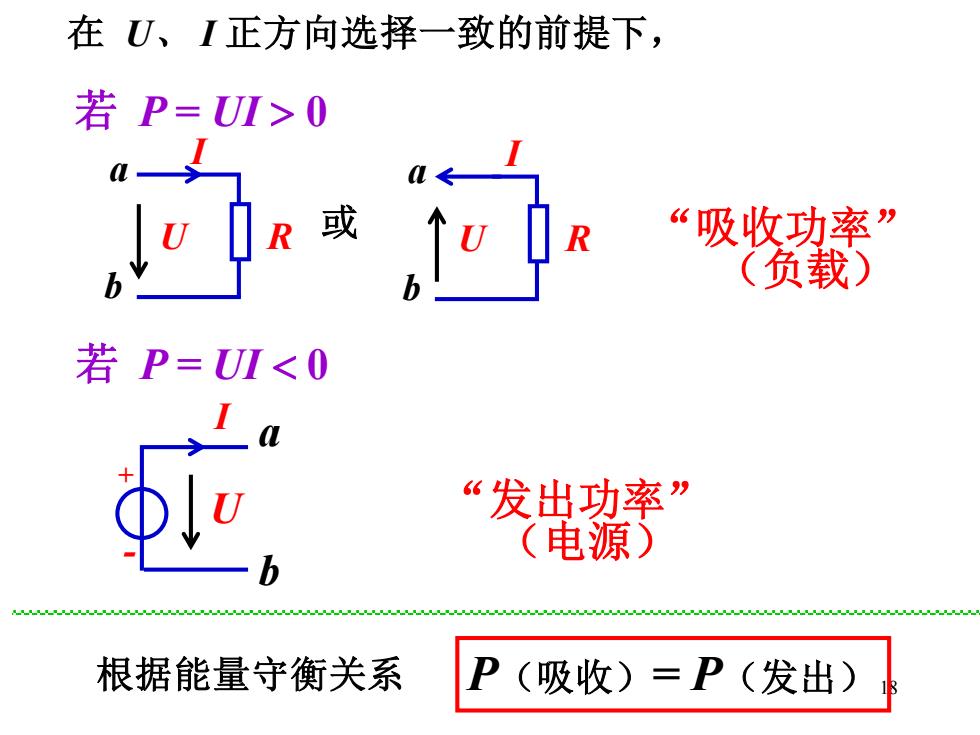

在U、I正方向选择一致的前提下， 若P=UI>0 或 “吸收功率” (负载) 若P=UI<0 “发出功率” (电源) 根据能量守衡关系 (吸收)=P(发出)
18 在 U、 I 正方向选择一致的前提下， I U R a b 或 I U R a b “吸收功率” （负载） “发出功率” （电源） 若 P = UI 0 若 P = UI 0 I U a b + - 根据能量守衡关系 P（吸收）= P（发出）
功率的结论 在进行功率计算时，如果假设瓜、[正方向一致。 当计算的P>0时，则说明U、1的实际 方向一致，此部分电路消耗电功率，为负载。 当计算的P<0时，则说明U、I的实际方 向相反，此部分电路发出电功率，为电源。 所以，从P的+或-可以区分器件的性质， 或是电源，或是负载
19 当 计算的 P > 0 时, 则说明 U、I 的实际 方向一致，此部分电路消耗电功率，为负载。 所以，从 P 的 + 或 - 可以区分器件的性质， 或是电源，或是负载。 功率的结论 在进行功率计算时，如果假设 U、I 正方向一致。 当计算的 P < 0 时, 则说明 U、I 的实际方 向相反，此部分电路发出电功率，为电源

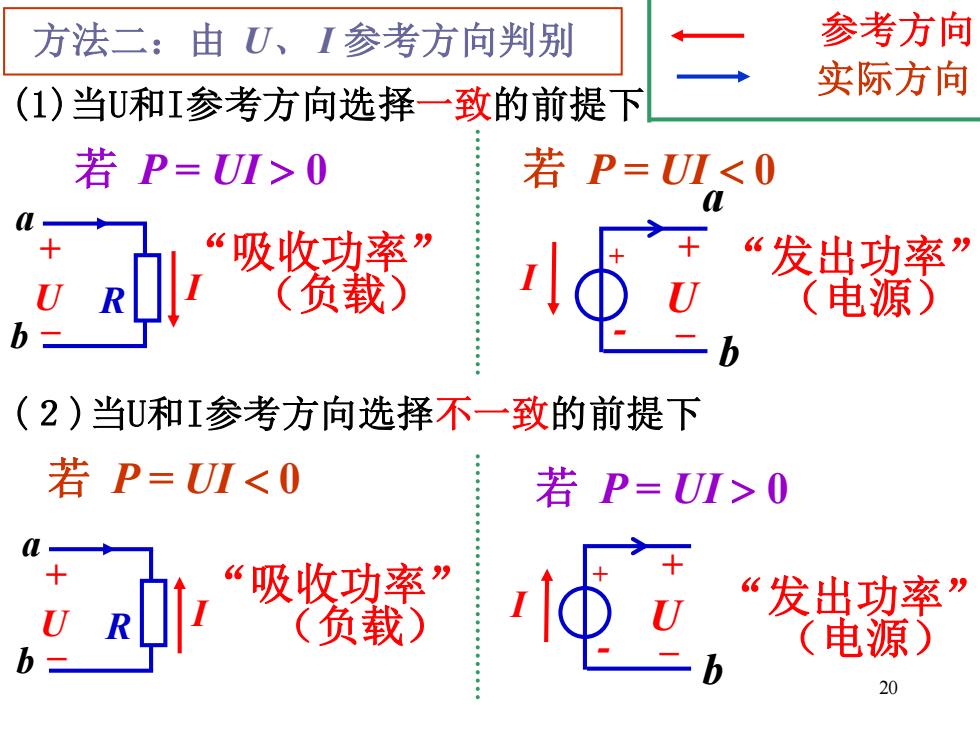

方法二：由U、I参考方向判别 参考方向 实际方向 (1)当U和I参考方向选择一致的前提下 若P=UI>0 若P=Ⅲ<0 “吸收功率” “发出功率” U (负载) U (电源) (2)当U和I参考方向选择不一致的前提下 若P=UI<0 若P=UI>0 吸收功率” 66 发出功率” (负载) (电源) 20
20 方法二：由 U、 I 参考方向判别 参考方向 实际方向 (1)当U和I参考方向选择一致的前提下 若 P = UI 0 “吸收功率” （负载） a U b + _ R I (２)当U和I参考方向选择不一致的前提下 若 P = UI 0 “发出功率” （电源） a I U b + - + _ “吸收功率” （负载） a U b + _ R I 若 P = UI 0 I U b + - + _ 若 P = UI 0 “发出功率” （电源）
